巴鲁夫BOS6K系列光电式光学传感器

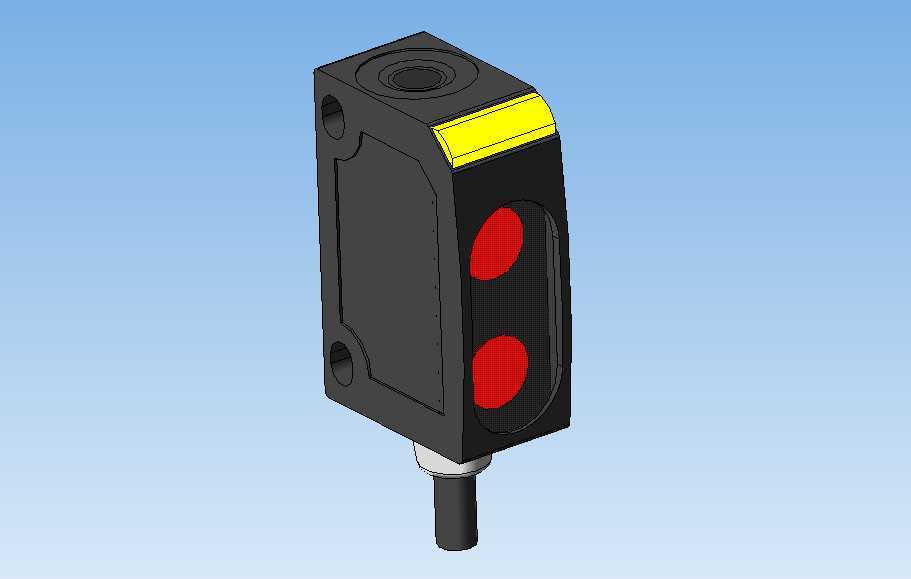

　　这款巴鲁夫BOS 6K-PU-1LHA-SA1-C-02光学传感器，是工业自动化产线里出镜率极高的漫反射式光电检测元件，日常在3C电子装配线、包装输送线、小型物料分拣工位上，常用来做工件到位检测、料位有无判断、工位间距定位这类基础但核心的检测任务。从结构设计来看，这款传感器采用紧凑型方块式壳体，整体外壳采用增强型工程塑料注塑成型，表面做了哑光磨砂处理，既可以抵御车间日常的轻微磕碰，也能减少环境杂光在壳体表面的反射干扰，避免误触发。壳体正面上下排布两个圆形光学窗口，上方为发射端、下方为接收端，窗口边缘做了内凹的沉台设计，能减少生产现场的粉尘、切削液飞溅直接沾污光学镜片，日常维护时只需要用无尘布轻擦表面即可，不需要拆解壳体。

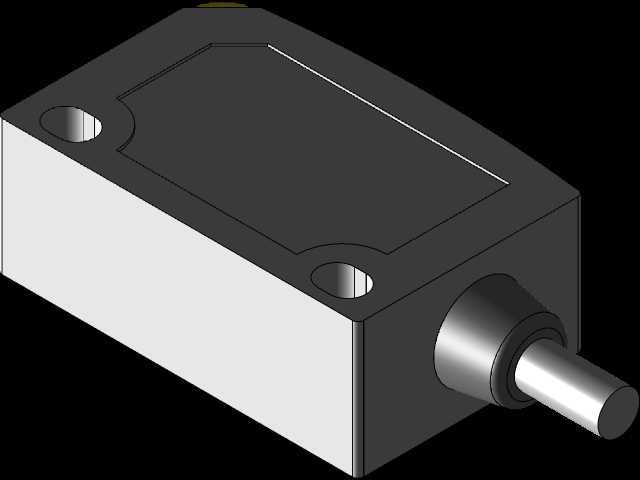

　　顶部的黄色标识条是巴鲁夫光电传感器的经典识别设计，同时也集成了状态指示灯的导光结构，传感器通电、触发输出时，指示灯的光线可以通过黄色导光条均匀散射出来，操作人员在工位侧面、斜上方都能清晰看到传感器的工作状态，不用凑到正面查看，调试和日常巡检都很方便。壳体上下两端预留了沉头安装孔，支持M3规格的螺丝直接固定在铝型材机架、设备安装板上，安装孔位的公差控制在±0.1mm范围内，既保证安装时的位置调整余量，也不会因为孔位间隙过大导致长期运行后传感器位置偏移。出线端采用尾部直出式电缆结构，电缆和壳体衔接处做了应力释放的橡胶护套，在设备运行产生振动、或者布线时电缆被拉扯的情况下，护套可以分散衔接处的应力，避免内部线芯断裂，

　　适配车间里常见的拖链布线、固定布线场景。从检测逻辑上看，这款漫反射型传感器不需要额外搭配反射板或者对射端，只需要单侧安装即可完成检测，对于安装空间局促的小型工位来说，能大幅减少安装支架的使用，降低布线和调试的工作量。它的检测距离覆盖常见的10-300mm工件检测范围，对于不同表面粗糙度的金属、塑料、纸质工件都有稳定的检测表现，不会因为工件表面颜色过深或者反光率差异出现漏检。在建模还原这款传感器的时候，需要重点注意几个安装边界的尺寸：壳体整体的长宽高尺寸控制在30mm15mm40mm区间，安装孔的中心距要和实物保持一致，尾部电缆的出线方向垂直于壳体底面，护套的锥度、光学窗口的内凹深度都要准确还原，这样在做设备整体装配干涉检查的时候，

　　才能准确判断传感器和周边工件、工装的位置关系，避免实际安装时出现空间不足、检测窗口被遮挡的问题。另外壳体侧面的定位凹槽、顶部的光学镜头沉台这些细节结构也不能省略，这些结构不仅是外观特征，也和传感器的安装定位、防护性能直接相关，在做虚拟装配的时候，这些细节可以帮助工程师快速判断安装方向是否正确，减少现场调试的出错概率。在实际选型应用中，这类紧凑型光电传感器常用来替代体积更大的老式接近开关，在检测非金属工件、或者检测距离要求更远的工位上，它的检测稳定性比电感式接近开关更有优势，同时方块式的外形比圆柱型传感器更容易调整检测角度，固定之后的角度保持性更好，不会因为设备长期运行的振动出现检测角度偏移。建模时还原的电缆弯曲半径也要符合工业电缆的常规参数，最小弯曲半径控制在电缆外径的6倍以上，这样在做布线仿真的时候，能准确模拟实际布线的走向，避免出现电缆弯折过度的设计问题。
