巴鲁夫BVS OI-3-006-E工业视觉检测传感器

　　在汽车零部件冲压产线的末端工位，这类视觉传感器常被安装在出料输送带的侧上方支架上，配合环形补光灯完成冲压件的缺角、毛刺、孔位偏移类缺陷筛查，不需要额外搭配独立的图像采集卡，自身就能完成图像比对与信号输出，直接对接产线的PLC剔除机构，响应延迟能控制在毫秒级，不会跟不上下线工件的输送节拍。做设备布局的时候要注意，这款传感器的镜头前端到被测工件的检测距离预留有合理的调整区间，安装支架要做成长条腰孔结构，方便现场调试的时候微调对焦，底部两个出线的航空接头要预留足够的线缆弯曲半径，不能贴近设备的运动部件，避免长期运行过程中线缆被拉扯磨损。

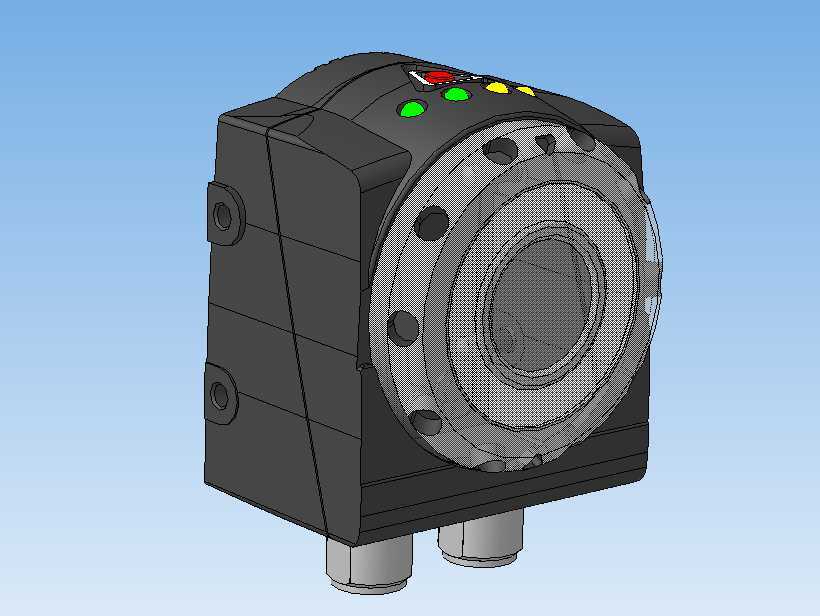

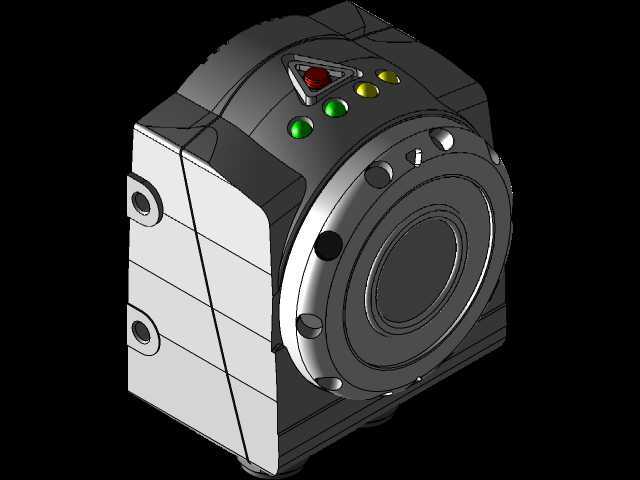

　　从结构设计来看，主体外壳采用了拼接式的高强度工程塑料壳体，边角做了圆弧过渡处理，侧面预留的两个沉头安装孔可以直接适配标准的工业传感器安装支架，不需要额外做转接板。镜头外圈的金属法兰做了均匀分布的安装孔位，既可以搭配不同焦距的镜头配件，也能加装偏振镜、防尘罩这类外接附件，顶部的状态指示灯做了分色设计，绿色常亮代表设备正常运行，红色闪烁代表检测到不合格品，黄色灯对应触发信号状态，现场操作人员隔着数米远就能快速判断设备运行状态，不用凑近看显示屏的参数。

　　在3C电子的组装产线上，这类传感器也常被用来做插件的引脚共面度检测、标签漏贴筛查，相比传统的光电传感器，它能识别的特征维度更多，不是单纯的有无检测，还能判断位置偏移、字符印刷错误这类复杂缺陷。做三维建模的时候，要注意壳体的分型线位置，顶部的指示灯区域是半透明的PC材质，和主体黑色壳体的配合间隙要控制在合理公差范围内，镜头前端的透明保护罩要做可拆卸结构，方便现场维护的时候擦拭表面的积尘，底部的两个接头做了防呆设计，插装的时候不会接反电源和IO口。

　　安装边界方面，传感器整体的方正结构不会占用过多的安装空间，侧面的安装孔位间距适配工业常用的20mm铝型材支架，不管是正装、侧装还是倒装都能稳定固定，不会因为设备运行的震动出现对焦偏移。镜头的视场角覆盖范围能满足大多数中小型零件的检测需求，不需要搭配额外的广角附件，在常规的0.3到1米的工作距离下，检测精度能覆盖大多数机加工零件的公差要求，不需要额外选配高分辨率镜头就能满足通用质量检测场景的使用需求。

　　在食品包装的产线应用中，这款传感器还能完成包装封口完整性、生产日期喷码质量的检测，外壳的防护等级能适配车间多粉尘、偶尔有喷淋清洗的工况，不需要额外做密封防护外罩。设计的时候壳体表面做了哑光处理，不会在补光的时候产生反光干扰自身的图像采集，顶部的操作按键做了内嵌式设计，避免现场误触改动参数，调试完成后可以直接锁定参数，防止无关人员操作导致检测逻辑出错。

　　做结构选型的时候要注意，这类一体化视觉传感器不需要搭配独立的工控机运行检测软件，自身集成了图像处理单元，布线的时候只需要接电源和IO信号线就能完成基础的检测功能，相比分体式的视觉系统能节省不少柜内安装空间，接线工作量也更小，对于中小型的自动化检测工位来说，整体的部署成本更低，调试周期也更短，现场的电气工程师只需要简单的培训就能完成参数设置和日常维护。
