双检测通道光学位移传感装置结构设计

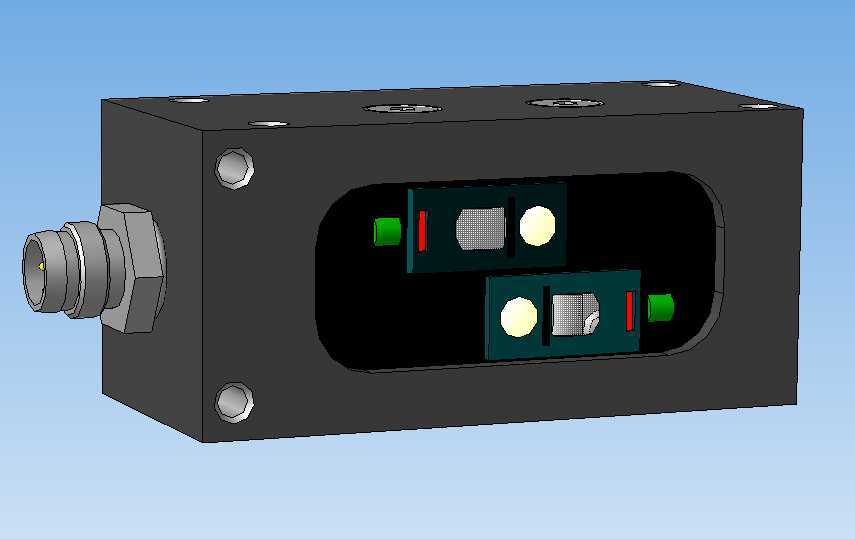

　　在精密制造产线的尺寸管控环节、自动化装配工位的对位校验场景、以及精密运动平台的位置反馈回路中，这类双检测通道的光学位移传感装置，是替代接触式位移检测方案的核心部件，能在无接触的前提下完成微米级的位移量捕捉，避免接触式测头对软质、高精度加工表面造成的划伤风险，同时适配高速运动工况下的动态检测需求，不会因为测头跟随性不足出现检测滞后或者数据跳变的问题。从结构设计逻辑来看，这款传感装置采用了一体式硬质阳极氧化铝合金壳体，壳体整体做了封闭化设计，侧面预留的线缆锁紧接头采用金属六角锁紧结构，能在安装时完成线缆的径向密封，阻挡车间环境里的切削液雾、金属粉尘进入壳体内部，避免光学镜头、感光元件被污染导致检测精度漂移。壳体正面开设的双检测窗口，

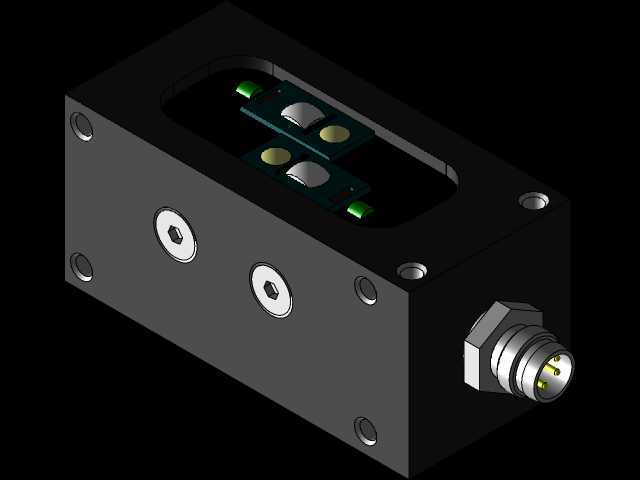

　　对应两组独立的光学发射与接收模组，两组模组在壳体内呈上下平行排布，各自配备独立的发射光源、聚光透镜、感光芯片以及状态指示单元，每个模组侧边都设置了绿色工作状态指示灯与红色报警指示灯，能直观反馈对应通道的检测状态，当检测距离超出量程、或者镜头表面被异物遮挡时，红色指示灯会直接触发提示，不需要运维人员连接上位机就能快速排查故障。在安装边界的设计上，壳体的上下端面都预留了内六角沉头安装孔位，四个角点的孔位呈对称分布，能兼容水平正装、侧装、倒装等多种安装姿态，安装孔的沉头深度做了严格管控，锁紧螺丝后螺丝端面不会突出壳体表面，避免和周边运动部件发生干涉。壳体的整体宽度控制在适配标准工业安装导轨的尺寸范围内，侧边的安装基准面做了精磨处理，平面度控制在0.02mm以内，安装时可以直接靠紧设备的安装基准面，不需要额外做校准打表就能保证检测光轴的垂直度，减少现场安装调试的工作量。两组光学模组在壳体内的安装座采用了可调式结构，每个模组都预留了微小的角度调节余量，在出厂校准阶段可以通过微调螺丝调整光轴的出射角度，保证两个检测通道的光轴平行度误差控制在允许范围内，避免双通道同时检测时出现数据串扰。窗口位置采用了高透钢化玻璃作为防护镜片，镜片和壳体之间设置了密封缓冲胶圈，既能承受车间内偶尔的硬物磕碰，也能阻挡外界污染物侵入，玻璃表面做了防反光镀膜，能减少环境杂光对检测信号的干扰，即使在车间强光照明的工况下，也能保证检测数据的稳定性。从功能特性上来说，

　　双独立通道的设计可以同时完成两个点位的位移检测，比如在薄型板材的厚度检测场景中，可以将两个通道分别布置在板材的上下两侧，同步采集两个方向的位移数据，通过差值计算直接输出板材的实时厚度值，相比单通道传感器两次检测再做数据运算的方案，能消除板材运动过程中振动带来的检测误差，数据更新速率也能满足高速产线的实时检测需求。在内部结构的布局上，两块信号处理电路板分别固定在两个光学模组的后侧，电路板和壳体之间设置了导热硅胶垫，能将工作时产生的热量快速传导到铝合金壳体上散出，避免长时间工作时内部温度过高导致光学元件出现温漂，保证检测精度的长期稳定性。壳体两端的内六角紧固螺丝采用了不锈钢材质，能适应潮湿、有轻微腐蚀的工业环境，

　　不会因为长期使用出现锈死的问题，后期维护拆解时也能顺利打开壳体完成内部清洁或者元件更换。线缆接头的螺纹规格采用了工业通用的标准尺寸，能兼容常规的工业屏蔽线缆，用户在现场布线时可以根据实际走线长度自行更换线缆，不需要定制专用接头，降低现场部署的成本。在实际应用中，这类传感装置还可以用在精密滑台的重复定位精度校验、机械手末端的工件到位检测、3C产品组装过程中的零件装配间隙检测等场景，因为是非接触式检测，不会对被测物体施加额外的作用力，即使是薄壁、易变形的塑料零件、柔性线路板等工件，也能完成高精度的位移测量，不会因为检测力导致工件变形影响检测结果的准确性。设计过程中特意将两个检测通道的间距做了优化，既不会因为间距过小导致两个通道的光信号出现串扰，也不会因为间距过大无法适配小尺寸工件的双点位检测需求，覆盖了绝大多数工业现场的常见检测工况。
