GV-SHYF-RH系列三相蜗轮减速电机结构

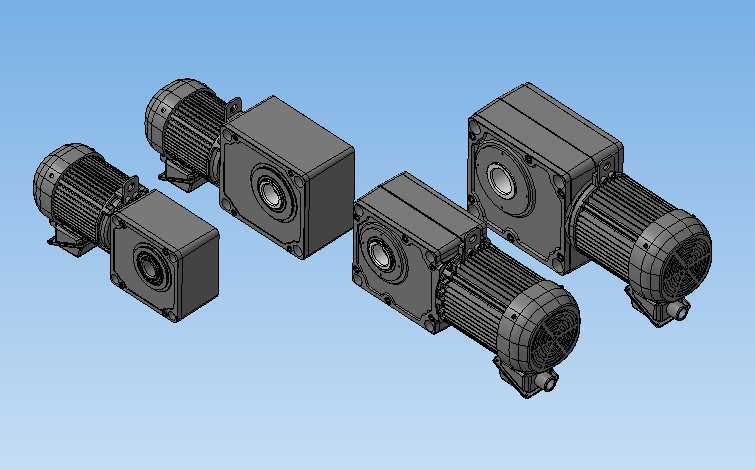

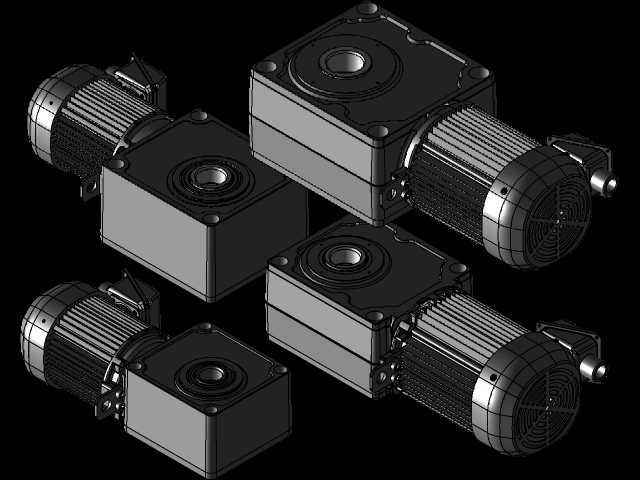

　　在自动化生产线、物流输送设备、食品包装机械这类需要低转速大扭矩输出的工况里，蜗轮减速电机一直是动力单元的核心选型方向，这次拆解的GV-SHYF-RH系列三相蜗轮电机，覆盖1.5kW与2.2kW两个常用功率段，从三维结构上能清晰看到其集成化设计的考量。不同于分体式电机搭配减速机的拼接结构，该系列将三相异步电机与蜗轮蜗杆减速箱做了一体化铸造成型的壳体设计，从模型的剖视视角能观察到，电机输出轴直接与蜗杆段做了同轴加工，省去了传统结构里的联轴器连接环节，这一设计直接压缩了动力单元的轴向安装尺寸，在设备侧装、顶部吊装这类安装空间受限的场景里，能减少至少15%的安装占位。从实际应用场景来看，这类蜗轮电机常被用在辊道输送机的驱动端、

　　自动化立体仓库的堆垛机行走机构、包装线的分度转台驱动位置，因为蜗轮蜗杆结构自带反向自锁特性，当设备停机时，输出轴端无法被外力反向驱动，不需要额外加装抱闸机构就能避免负载滑移，这在倾斜输送、垂直提升这类存在重力负载的工况里，能大幅降低安全防护结构的设计成本。从设计思路上看，该系列电机的减速箱采用了方形法兰安装面，四个安装孔位做了沉头孔设计，既适配卧式脚座安装，也能通过法兰面直接对接设备的安装立板，模型里能看到不同安装方向的油位观察孔预留位置，不管是水平安装还是垂直安装，都能保证润滑油位在合理区间，避免蜗轮蜗杆啮合面出现干磨。从外形尺寸与安装边界来看，1.5kW与2.2kW两个功率段的电机，减速箱部分的安装孔位保持了一致的中心距，

　　仅电机筒身的长度与直径根据功率做了适配调整，这意味着设备设计阶段如果需要升级动力，不需要重新加工安装基座，直接替换同系列更高功率的机型即可，大幅降低了设备改型的设计与加工成本。模型里能清晰看到输出轴采用了空心轴带键槽的结构，不需要额外加装联轴器，就能直接套在设备的驱动辊轴上，配合侧面的锁紧螺钉就能完成固定，这种设计在输送线辊筒驱动场景里，能省去传动链轮、同步带这类中间传动部件，减少动力传递过程中的损耗，也降低了后续运维的易损件更换频率。从结构细节来看，蜗轮部分采用了锡青铜材质的嵌装结构，与钢制蜗杆啮合时能保证足够的耐磨性，同时降低啮合噪音，电机端的散热筋沿筒身轴向均匀分布，不管是电机水平安装还是垂直朝下安装，散热风道都能保持顺畅，

　　避免长时间满负载运行时出现过热降额。接线盒的位置做了可旋转设计，四个方向都能调整出线方向，在设备布线时可以根据走线槽的位置灵活调整，不需要额外加装弯头走线接头，减少布线环节的配件成本。在设备选型阶段，通过三维模型可以直接做干涉校验，比如当电机安装在设备侧板内侧时，能提前确认电机筒身与设备内部的走线槽、其他传动部件的安全间隙，避免实际装配时出现空间冲突；输出轴的键槽尺寸、安装孔的位置公差都在模型里做了精准还原，结构工程师可以直接提取模型里的尺寸参数做安装基座的加工图纸绘制，不需要反复核对二维样本的尺寸标注，减少设计阶段的尺寸核对误差。这类集成式蜗轮电机相比传统的分体式传动结构，整体的传动效率能保持在70%左右，虽然比行星减速机的效率略低，但自带的自锁特性、更低的采购成本、更紧凑的安装尺寸，在中低速、大扭矩、不需要频繁正反转的工况里，是性价比极高的动力选型方案，尤其在轻工机械、物流仓储设备、小型自动化专机这类对成本控制较严格的行业里，这类结构的电机应用占比能达到传动部件选型的40%以上。
