1.5kW系列斜齿轮减速电机结构

　　在轻工输送、食品包装、小型自动化生产线的动力排布环节，这类小功率斜齿轮减速电机是出镜率极高的传动单元，核心作用是把常规四级电机输出的高转速低扭矩动力，转化为适配负载端需求的低转速大扭矩输出，匹配不同工况下的辊筒驱动、小型机构往复动作、输送带传动等实际需求。从结构设计逻辑来看，该系列采用一体化集成的布局思路，将电机部分与齿轮减速腔体直接铸接为整体，摒弃了传统分体式减速机需要额外联轴器对接、找正的繁琐工序，安装时仅需要固定减速腔体的底脚安装面，接电即可完成动力单元的部署，大幅降低现场安装的调试工时，也避免了联轴器对接不同心带来的振动、轴承异常磨损问题。斜齿轮的啮合设计是该系列传动效率的核心保障，相比传统直齿轮传动，

　　斜齿轮啮合过程是渐进式的齿面接触，重合度更高，传动过程中冲击载荷更小，运行噪音更低，单级传动效率可以保持在较高水平，适合长时间连续运行的工位使用，不会因为频繁启停出现齿面崩损的问题。从安装边界来看，该系列不同机座号的产品对应不同的输出扭矩区间，底脚安装孔的孔距、输出轴的轴径与键槽尺寸都形成了标准化的尺寸序列，设计选型时可以根据负载端的实际转速需求、扭矩需求直接匹配对应机座号的型号，不需要额外做安装接口的定制加工。输出轴采用实心轴平键连接的形式，能够直接对接链轮、联轴器、同步带轮等常规传动连接件，轴伸长度经过优化，既保证连接件的轴向定位长度足够，不会出现传动过程中连接件窜动的问题，也不会因为轴伸过长导致悬臂载荷过大，

　　影响输出端轴承的使用寿命。减速腔体的外壳采用筋条加强的铸造结构，表面的散热筋沿着腔体轴向排布，既能够提升壳体的结构刚性，在设备吊装、运行过程中避免壳体受力变形，也能够增大壳体与空气的接触面积，把齿轮啮合、轴承运转产生的热量及时散发出去，保证腔体内部的润滑脂温度处于合理区间，避免长时间高温运行导致润滑失效、齿轮磨损加剧的问题。电机尾部预留了独立的接线盒位置，接线腔的密封结构可以适配常规车间的粉尘、少量溅水的使用场景，接线端子的排布预留了足够的接线空间，现场电工接线时不需要额外弯折线缆，也能避免线缆绝缘层被壳体锐边割破的风险。在实际产线布局中，这类减速电机可以直接安装在输送线的侧帮支架上，不需要额外搭建厚重的安装平台，

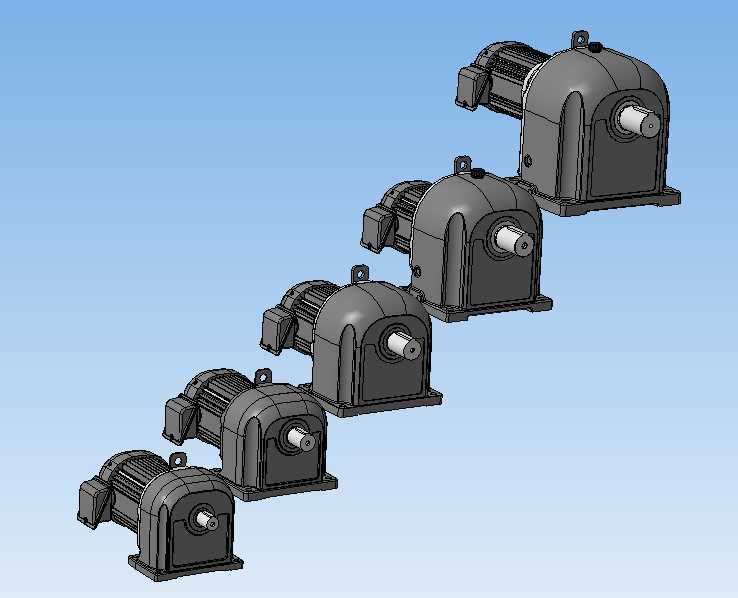

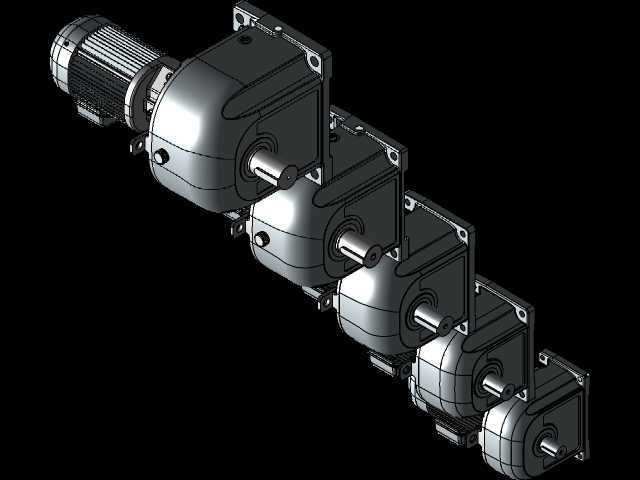

　　整体重量控制在合理区间，小型产线改造时单人即可完成安装对位，不需要动用吊装设备。齿轮腔体内部的润滑采用脂润滑形式，出厂时已经预填了适配长周期运行的润滑脂，日常维护不需要频繁打开腔体换油，仅需要按照运行周期检查输出轴、电机端的油封是否有渗油情况即可，大幅降低了终端用户的维护成本。针对不同的安装场景，该系列的安装方位可以灵活调整，底脚的四个安装孔为通孔设计，既可以水平卧式安装在设备底座上，也可以通过适配的法兰转接件实现立式安装，适配不同设备的动力输入位置需求。输出端的轴承采用深沟球轴承与推力轴承组合的排布形式，既可以承受径向的传动载荷，也能够承受一定的轴向力，应对输送线启停过程中产生的轴向窜动，避免轴承因为额外轴向载荷过早失效。在结构建模过程中，每一个机座号的外形轮廓、安装孔位、轴伸尺寸都严格按照实际产品的安装尺寸做1:1还原，设计人员在做整线三维布局时，可以直接调用该模型进行干涉检查，提前预判安装过程中是否会和周边的机架、护罩、其他传动部件产生位置冲突，减少现场安装时的切割、返工工作量。齿轮腔体的合箱面、油封安装位、轴承室的位置都在模型中做了准确的还原，如果需要做该类减速电机的国产化替换、定制改造，也可以直接基于该模型做安装接口的适配设计，不需要反复测量实物尺寸，提升设计效率。
