紧凑布局大容量微型带式输送结构

　　在电子元器件分拣、小型零件装配产线、实验室样品转运这类对安装空间有严格限制的场景里，常规宽度的带式输送设备往往难以适配工位间距狭窄、输送路径紧凑的布局需求，这款微型带式输送结构正是针对这类小空间连续输送需求开发的设计方案。从实际应用场景来看，这类输送结构常被集成在桌面级装配工位、小型自动化检测线的物料流转环节，负责输送重量较轻、尺寸规整的小型工件，比如贴片元件料盘、小尺寸注塑件、精密冲压零件等，单段输送长度适配短距离工位衔接需求，不需要额外搭建复杂的支撑框架，可直接固定在工作台面或者设备机架的预留安装位上。

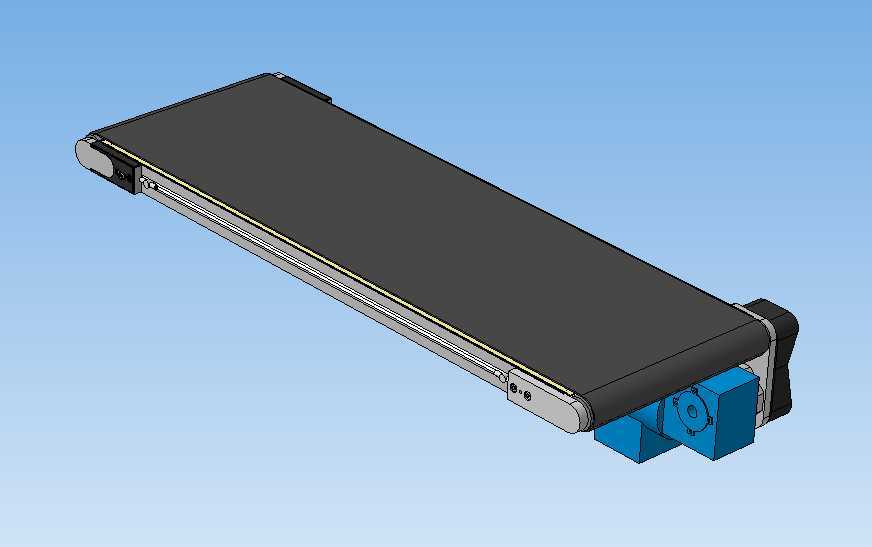

　　从功能特性来看，该结构采用端部驱动的布局形式，驱动单元集成在输送段的一端，将动力输出辊筒与驱动电机的连接结构做了紧凑化处理，没有采用额外的外置链轮支架外伸结构，尽可能压缩了设备整体的横向占用空间。输送带采用平型带结构，带面平整无凸起，适合输送底面平整的小型工件，带面两侧设置了低矮的侧边限位结构，避免输送过程中工件从带面侧边滑落，同时限位结构的高度控制在较低范围，不会干扰工件在输送段两端的上下料动作，不管是人工取放件还是搭配机械臂自动上下料，都不会产生结构干涉。张紧机构设置在驱动端对侧的从动辊位置，通过调节从动辊的安装位置来实现输送带张紧度的调整，调节结构采用外露的调节螺钉，不需要拆解设备外罩即可完成张紧度微调，日常维护操作的便利性较好。

　　设计思路上，这款结构优先考虑了小空间安装的适配性，整体框架采用一体化的折弯型材作为主体支撑，没有采用多段型材拼接的结构，既减少了装配环节的连接紧固件数量，也提升了整体框架的刚性，避免长距离输送过程中框架出现挠曲变形导致的带面跑偏问题。驱动电机采用侧装布局，电机本体贴合在输送段端部的侧面，电机输出轴直接与驱动辊筒连接，省去了中间的链传动或者带传动减速环节，既降低了传动过程中的动力损耗，也减少了传动结构占用的额外空间，同时这种直连结构的运行噪音更低，适合在实验室、洁净装配车间这类对噪音控制有要求的场景使用。

　　从安装边界与尺寸适配来看，该输送结构的整体宽度控制在较窄范围，安装时只需要在固定面预留对应长度和宽度的平面安装位，框架底部预留了标准的安装孔位，可直接通过螺栓与铝型材机架、工作台面进行固定，不需要额外制作过渡连接支架。设备的进料端和出料端的辊筒直径做了缩小处理，端部的过渡间隙更小，小尺寸工件在进出输送段时不会出现卡滞、掉落的问题，能够顺畅衔接前后工位的流转。带面的运行速度可通过配套的调速单元进行调整，适配不同生产节拍的输送需求，不管是需要快速转运的节拍化产线，还是需要缓慢输送配合检测工序的场景，都可以通过调整转速匹配对应速度。

　　在结构细节处理上，输送带的下方设置了平滑的支撑托板，托板表面做了低摩擦处理，输送带运行时与托板之间的摩擦阻力更小，既可以减少电机的负载，也能避免带面在承载工件时出现下凹变形，保证输送过程中工件的位置稳定性，对于需要在输送过程中完成视觉检测、喷码等工序的场景，平整稳定的带面能够保证工序的定位精度。侧边的护板采用薄型钣金结构，通过卡扣与主体框架连接，需要更换输送带或者清理内部杂物时，可以快速拆卸护板，不需要完全拆解设备主体，降低了后期维护的操作难度。整体结构没有多余的外凸部件，所有的紧固件都做了沉头处理，设备外表面没有尖锐的凸起，在车间现场使用时可以避免剐蹭操作人员或者周边的管线，适配密集工位的布局要求。
