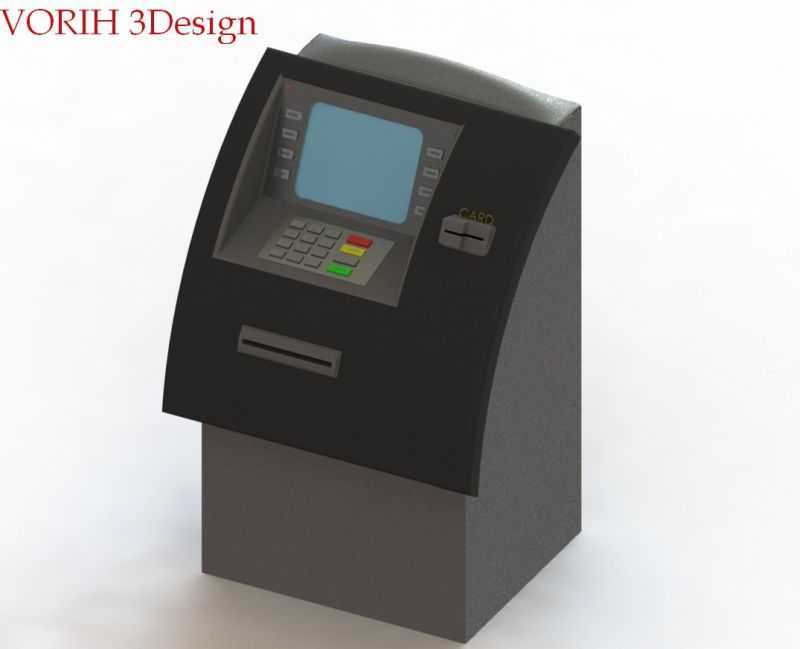

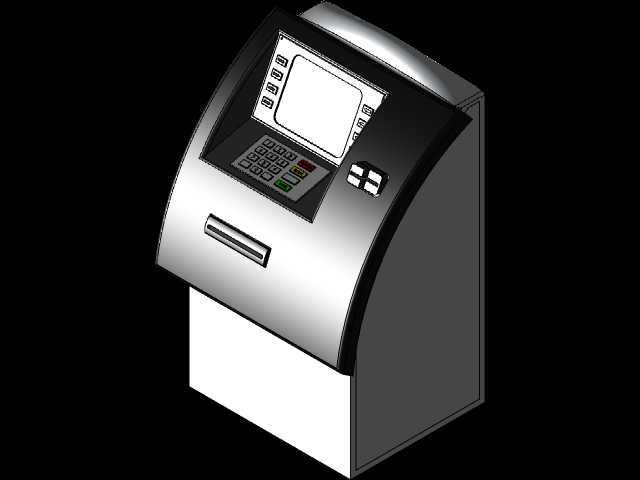

银行自助存取款终端外观结构设计

　　在城商行网点改造、社区便民服务点布设、24小时自助银亭搭建的实际项目中，这类自助存取款终端的三维结构设计，往往需要兼顾公共场景使用的耐用性、操作交互的合理性以及安装维护的便捷性。不同于普通商用电子设备，该类设备长期处于无人值守的公共环境，外框结构首先要考虑防暴力破坏的结构强度，主面板采用一体化折弯成型的冷轧钢板基材，外层做防静电喷塑处理，既避免户外或半户外环境下的锈蚀问题，也能减少用户操作时的静电干扰。

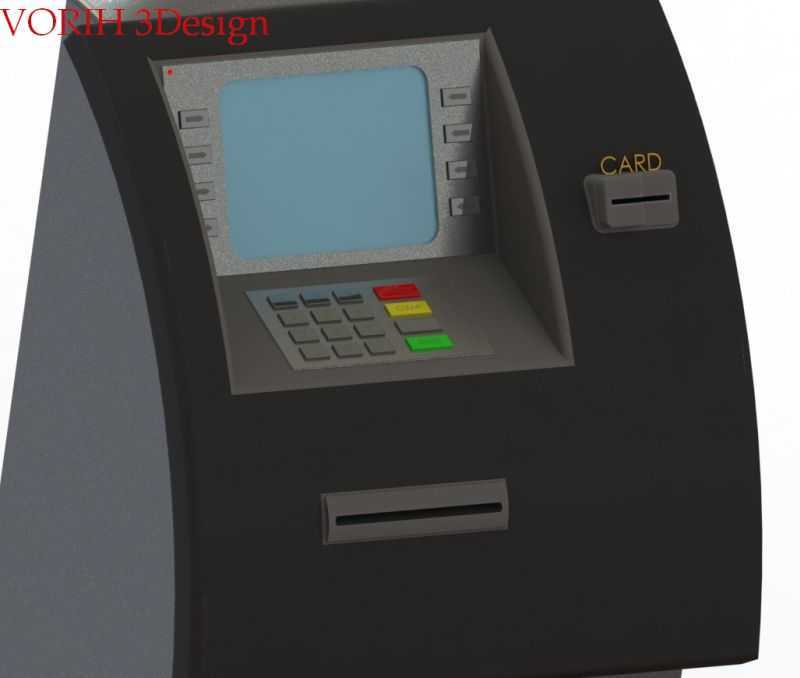

　　从实际使用场景出发，设备的操作区域高度设置符合多数成年用户的站立操作舒适区间，主操作面的倾斜角度经过多轮人因工程校核，既避免直立面板造成的操作视线遮挡，也防止角度过平导致的积灰、液体泼溅渗入内部结构。设备正面的矩形内嵌区域为显示屏与操作按键的集成安装位，周边预留的密封胶条安装槽，能在面板装配后实现IP54级别的防护等级，阻挡日常清洁的水渍、公共场所的浮尘进入设备内腔，保护内部的工控模块、钞箱传动组件、读卡器等核心部件。

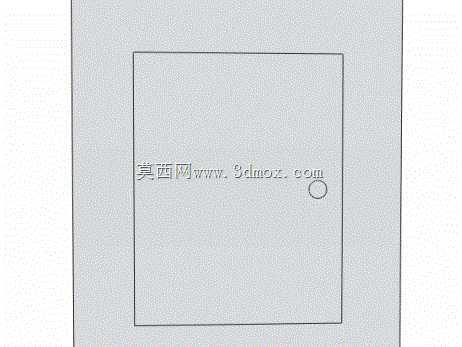

　　设计阶段需要提前考量安装边界的适配性，这类设备的整体外廓尺寸适配多数银行网点的现有穿墙安装洞口，背部预留的维护舱门采用内藏式铰链结构，维护人员可从网点内侧开启舱门完成钞箱更换、故障排查、模块升级等操作，无需占用外部公共区域的操作空间。设备侧面的走线槽采用隐藏式设计，电源线、网线、监控联动线缆均可从侧边预设的穿线孔接入，避免明线外露带来的安全隐患，也让设备整体外观更简洁规整。

　　在功能结构的排布上，除了正面的主操作区，设备下部预留了凭条打印出口、银行卡插卡口的安装位，各功能口的位置间距经过实际操作模拟验证，避免用户插卡、取凭条、输入密码时的动作干涉。设备外壳的所有边角均做R3以上的圆角倒钝处理，防止公共场景下人员磕碰受伤，符合金融服务设备的安全设计规范。针对不同安装场景的需求，该结构设计既支持穿墙式安装，也可通过选配底部支撑支架实现大堂式落地安装，支架的可调脚杯能适应网点地面不平整的情况，保证设备安装后的水平度，避免内部钞箱传动机构因倾斜出现卡钞故障。

　　从结构可靠性角度，设备外壳的拼接处均采用错位止口设计，相比直接平拼的结构，能大幅提升防撬性能，外部无外露的固定螺丝，所有连接紧固件均从维护舱内部安装，减少人为恶意破坏的风险。面板表面的喷塑层做了细磨砂纹理处理，既不容易残留指纹和污渍，也能在长期高频使用下保持外观完好，降低日常运维的清洁维护成本。在三维建模过程中，所有安装孔位、配合公差均按照实际选用的标准件参数做了匹配校核，比如显示屏安装的螺柱位置、按键面板的卡扣尺寸、密封胶条的压缩量预留，都能直接对接后续的钣金加工、部件装配环节，减少生产阶段的设计变更。

　　这类设备的结构设计还需要考虑后续的功能升级冗余，内腔预留了额外的模块安装空间，可根据银行需求加装非接触卡读卡器、人脸识别模块、语音交互组件等，无需对外壳整体结构做重新开模或大幅改动，延长产品的生命周期，适配金融服务设备的迭代需求。在户外布设的场景适配中，外壳结构的顶部预留了遮阳防雨檐的安装位，可直接选配加装对应附件，提升设备在半户外环境的适应能力，避免阳光直射屏幕导致的显示不清，也防止雨水顺着面板流入操作区。
