XY轴渐开线齿轮式传感器微调位移台

　　在精密检测工位、光学实验平台、半导体封装对位、视觉检测系统搭建这类对传感器安装位置精度要求极高的场景里，传感器的初始安装位置往往无法直接满足检测光路、感应距离、对准基准的要求，需要配套的微调机构完成微米级的位置校准，这款带渐开线齿轮传动的XY轴调整工具就是针对这类需求设计的手动位移调节构件。

　　从实际使用场景来看，这类调整工具常被固定在光学平台、设备安装基板、检测工位的基准面上，上方承载光电传感器、激光位移传感器、视觉相机、接近开关等需要精准对位的检测元件，通过两个正交方向的手动调节，完成传感器在水平面内的位置找正，避免因安装偏差导致的检测数据漂移、感应失效、对位不准等问题，相比直接锁死的安装支架，它能在设备调试、工位换型、传感器校准过程中省去反复拆装打孔的工序，大幅提升调试效率。

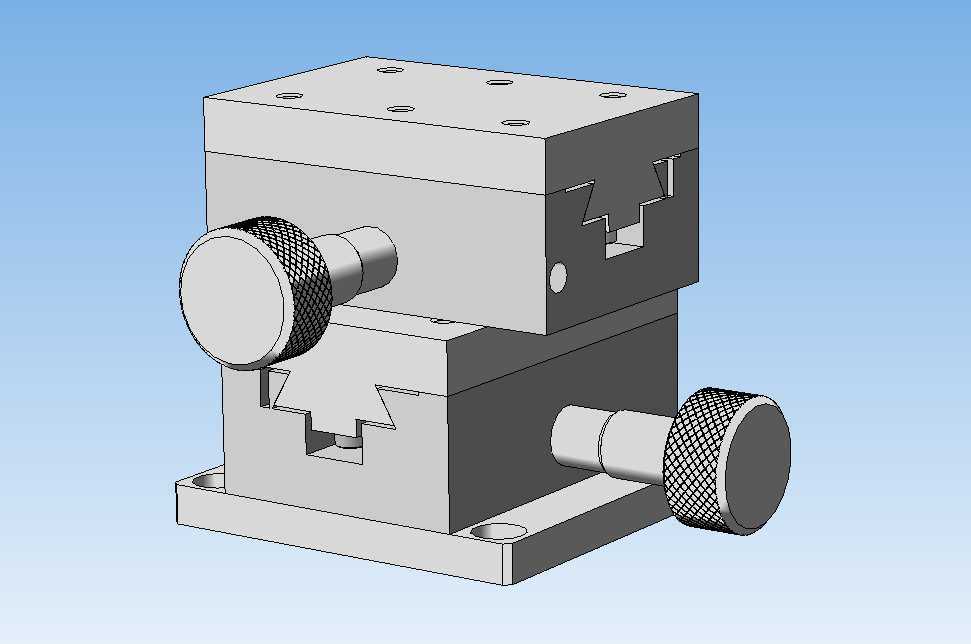

　　产品的核心功能特性围绕手动精密微调展开，两个正交方向的调节端都采用了滚花调节旋钮，旋钮表面的网纹滚花能增大手指接触时的摩擦力，即使戴薄款劳保手套操作也能稳定施力，不会出现打滑问题；传动结构采用渐开线圆柱齿轮配合燕尾型滑动导轨，渐开线齿轮的传动比恒定，调节过程中不会出现卡顿、空程差过大的问题，转动旋钮时滑台的移动量均匀可控，能实现微米级的进给调节；燕尾导轨的配合面经过精密研磨，滑动阻尼均匀，既不会因为间隙过大出现调节窜动，也不会因为阻尼过大导致调节费力，调整到位后依靠导轨配合的自锁摩擦力就能保持位置稳定，不需要额外的锁紧机构，简化了操作流程。

　　设计思路上完全贴合工业现场的实际使用需求，整体采用叠层式结构，下层滑台实现X轴方向的位移调节，上层滑台实现Y轴方向的位移调节，两层结构的传动相互独立，调节其中一个轴的位置时不会干扰另一个轴的已调好位置；底座部分设计了四个沉头安装孔，能通过内六角螺丝直接固定在标准间距的光学平台或者加工好的设备安装面上，安装孔的沉头设计能让螺丝头部完全埋入底座平面，不会突出平面影响上层结构的滑动；上层安装台面同样预留了四个螺纹安装孔，孔位按照常用小型传感器的安装间距设计，能直接适配大部分市面常见的圆柱型、方块型小型传感器的安装，不需要额外加工转接板，降低了使用成本。

　　从安装边界尺寸来看，整体采用方正的块式结构，底座的安装孔位间距符合常规小型手动位移台的安装尺寸规范，能和同规格的其他微调平台互换安装，不需要修改原有安装基板的孔位；整体高度控制在较低的范围内，安装后不会让传感器的安装高度过高，能有效降低整个检测机构的重心，减少设备运行时的振动对传感器位置稳定性的影响；两个调节旋钮分别伸出在相邻的两个侧面，旋钮的直径和伸出长度经过优化，操作时手指不会和安装基面或者周边的其他构件产生干涉，即使在安装空间比较紧凑的工位上，也能顺利完成调节操作；滑动行程覆盖了小型传感器调试的常用调整范围，足够应对安装时的位置偏差补偿、检测距离微调、对准基准偏移修正等常见调试需求，不会出现行程不足无法调整到位的情况。

　　在结构细节处理上，所有棱边都做了微小的倒角处理，没有尖锐的毛刺，安装和操作过程中不会划伤操作人员的手部；导轨配合面的公差经过严格控制，长期使用后磨损量极小，能长时间保持调节精度，不会因为频繁调节出现间隙过大、位置漂移的问题；整体采用金属材质加工，结构刚性充足，安装传感器后不会出现台面变形、下沉的问题，能在工业现场的振动环境下保持位置稳定，保证传感器检测数据的可靠性。
