直插式固态继电器结构三维建模

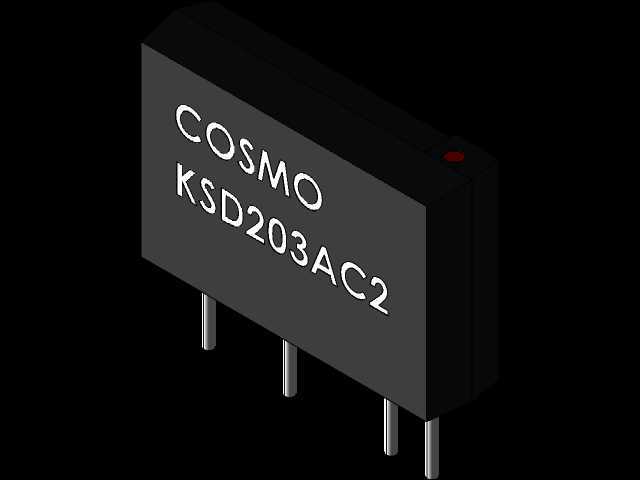

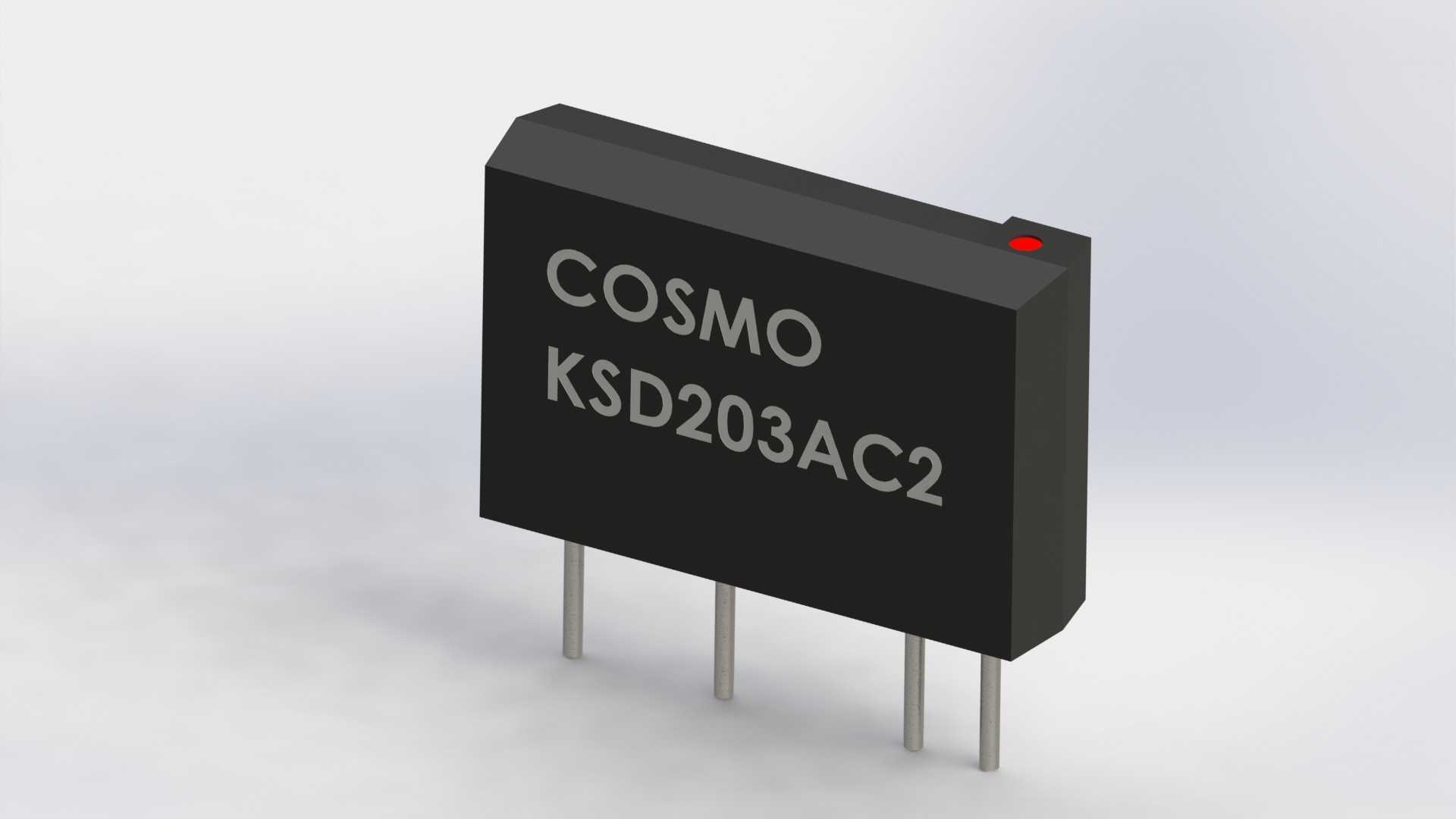

　　边角做了小角度倒角处理，没有尖锐的直角棱边，既符合塑封模具的脱模工艺要求，也能避免装配过程中边角脆裂。引脚采用标准0.8mm直径的镀锡铜引脚，引脚间距严格按照行业通用的直插元件间距设置，四个引脚分别对应交流输入端、直流控制端的两个回路，引脚伸出外壳的长度预留了波峰焊所需的吃锡长度，建模时特意还原了引脚根部和塑封外壳衔接的溢胶小凸台结构，这个细节很多通用元件模型都会忽略，但在做PCB焊盘设计、引脚应力校核时，这个凸台的尺寸会直接影响焊盘距离外壳的安全间隙，如果间隙留小了，过波峰焊时塑封外壳容易被高温烫损，还可能出现焊锡顺着引脚爬到外壳内部导致绝缘失效的问题。外壳顶面的型号标识采用凹印填漆的工艺结构，建模时没有用贴图敷衍，在工控电路板、小型自动化控制模组、家电控制板的开发过程中，直插式固态继电器是弱电控制强电回路里的核心隔离执行元件，和传统电磁继电器相比，这类器件没有机械触点动作结构，不存在触点烧蚀、吸合弹跳、机械寿命损耗的问题，在频繁通断的控制场景里可靠性优势非常明显。做这类元件的三维建模时，首先要考虑的是PCB布局阶段的干涉校验需求，很多工程师在画板时只参考 datasheet 里的平面尺寸，忽略元件实际的立体高度、引脚成型后的偏移量、外壳顶部的标识凸点结构，往往在样机打样后才发现元件和外壳、相邻接插件、散热片出现空间干涉，不得不重新改板，耽误项目进度。这个模型还原的是四引脚直插封装的交流固态继电器，外壳采用阻燃黑色环氧塑封结构，

　　而是做出了字符的微凹深度，在做产品外观渲染、整机装配效果展示时，能更真实还原元件的实际质感，顶面角落的红色状态指示凸点也做了等比例还原，这个位置是器件内置的工作状态指示灯，实际通电时会透出红光，方便现场调试人员快速判断继电器的工作状态，建模时这个凸点的高度控制在0.3mm以内，不会额外增加元件的整体高度，避免和上方的绝缘挡片产生干涉。从安装边界来看，这类元件在PCB上的占用空间除了自身本体的投影区域，还要考虑引脚弯折后的公差范围、焊接后焊锡的爬升高度、以及元件周围需要预留的安规爬电距离，尤其是控制端和负载端之间的引脚间隙，必须满足强电回路的爬电要求，建模时特意把引脚的位置度公差对应的偏移空间做了预留，工程师在调用这个模型做布局时，

　　可以直接按照模型的最大外轮廓来划定元件禁布区，不用再额外叠加公差余量。在实际应用场景里，这类固态继电器常用来控制小型交流负载，比如电磁阀、交流风机、小型加热模组、指示灯组，因为没有机械动作噪音，也适合用在对静音有要求的医疗设备、办公设备控制回路里，建模时还原的外壳厚度、内部腔体的预留空间，也能帮助结构工程师评估器件的散热能力，固态继电器工作时的发热主要来自内部的可控硅芯片，外壳的塑封厚度直接影响散热效率，如果在密闭的设备腔体内使用，工程师可以根据这个模型的外壳表面积，快速核算是否需要额外增加散热垫或者小散热片，避免器件长时间工作过热失效。和很多通用的元件库模型不同，这个模型没有做过度的简化，比如外壳侧面的合模线痕迹、

　　引脚表面的细微拉丝纹理、顶面字符的笔画粗细都做了写实还原，不仅可以用来做PCB的空间干涉校验，也能直接用于产品的爆炸图渲染、装配工艺演示、维修手册的配图制作，不用再额外做细节修整。在做装配序列规划时，这个模型的引脚长度、本体定位基准都和实物一致，可以模拟波峰焊时元件的插装过程，校验工装夹具的定位是否会碰到元件外壳，也能评估自动插件机的吸嘴抓取位置是否合理，避免生产过程中出现吸嘴吸附不稳、插件偏位的问题。对于做非标设备开发的工程师来说，这类常用工控元件的精准三维模型，能大幅减少设计阶段的校验工作量，不用每次新项目都对着 datasheet 重新画元件，直接调用就能完成布局，把更多精力放在核心功能结构的设计上，而不是反复核对通用元件的尺寸细节。
