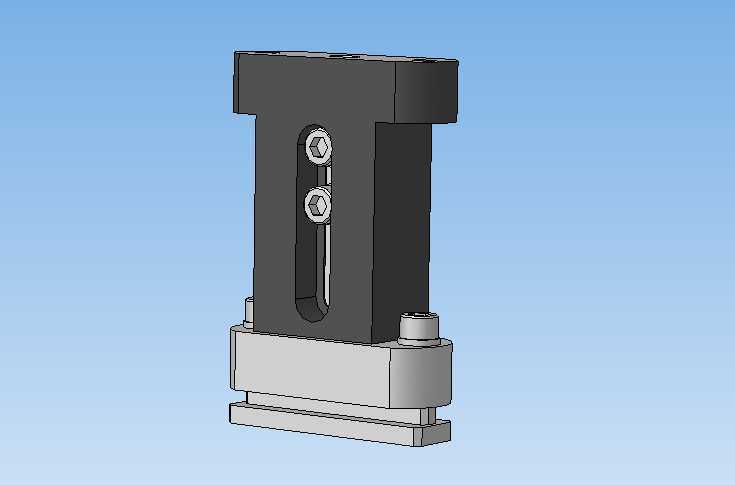

光学传感器安装用高度可调立式支撑支架

项目分类:通用机械零部件 发布时间:2021-12-19 ID:466119
  • 光学传感器安装用高度可调立式支撑支架
  • 光学传感器安装用高度可调立式支撑支架

  在自动化检测工位、光学实验平台、精密装配流水线这类对检测元件安装位置有严格要求的场景里,传感器的安装高度偏差往往会直接影响检测精度——比如漫反射式光电传感器的检测距离阈值固定,对射型传感器的光路需要严格对齐,视觉相机的焦距需要匹配被测物位置,这时候一款可灵活调整高度的支撑支架,就成了工位搭建时绕不开的基础安装部件。这款可调支架的整体结构采用分体式设计,分为固定基座、滑动立板、锁紧组件三个核心部分,没有多余的冗余结构,所有受力路径都做了直接传导的设计,避免了多层拼接带来的累计公差。基座部分采用加宽的矩形安装面,底部预留了标准的槽型安装孔,既可以通过T型螺栓直接固定在铝型材工作台上,也可以用内六角螺丝锁在钢板工作台的螺纹孔位上,

  基座的底面做了0.02mm平面度的铣平处理,安装后不会出现翘曲歪斜的问题,保证立板的垂直度公差控制在0.05mm以内,避免调整高度时出现滑台卡顿、偏移的问题。滑动立板是整个支架的核心调节部分,立板上开了通长的腰型调节槽,槽的两侧做了铣平的导向面,和基座上的导向凸台做小间隙配合,间隙控制在0.03mm以内,调节时滑动顺畅不会出现左右晃量,立板的顶面是传感器安装面,上面预留了对应常用光学传感器的标准安装孔位,不管是M3螺纹的微型光电传感器,还是M4安装孔的光纤放大器安装座,都可以直接锁附,不需要额外打孔转接。锁紧组件采用两颗内六角圆柱头螺丝,穿过立板的腰型槽后锁入基座的螺纹孔内,螺丝的垫片采用加大平垫,

  锁紧时压力可以均匀作用在腰型槽两侧的立板面上,不会因为单点压力过大导致立板变形,双螺丝的设计也避免了单螺丝锁紧后支架出现转动偏移的问题,锁紧后可以承受5kg以内的传感器负载,不会出现下滑移位的情况。从实际使用的角度看,这款支架的调节行程覆盖了常规光学检测工位的高度调整需求,不需要额外叠加垫片或者转接板就可以实现连续的高度微调,调整时只需要松开两颗锁紧螺丝,上下滑动立板到目标位置后锁紧即可,不需要复杂的调校步骤,在工位换型、被测物高度变化的时候,可以快速完成传感器位置的调整,减少停机调校的时间。设计的时候特意规避了很多可调支架常见的问题:比如很多廉价支架采用单螺丝锁紧,调整后容易出现角度偏转,导致传感器光路歪斜;

  还有的支架导向间隙过大,调整时晃量明显,每次调整都需要重新校准垂直度;这款支架的导向结构采用面接触导向,而不是线接触或者点接触,长期使用后磨损量极小,不会因为反复调整出现间隙变大的问题。从安装边界来看,支架的整体宽度控制在窄幅尺寸,在密集排布多个传感器的工位上,相邻支架之间不会出现干涉,可以并排安装多个支架实现多点位的检测布局,基座的安装孔距适配主流的工业铝型材槽距,不管是欧标2020、3030铝型材还是国标铝型材,都可以顺利安装,不需要额外加工转接件。在实际的设备调试过程中,很多现场调试人员都会遇到传感器安装后高度差几毫米导致检测不稳定的问题,这时候不需要重新设计加工安装板,只需要松开锁紧螺丝微调立板高度就可以解决问题,大幅降低了现场调试的改造成本。立板的侧面没有突出的结构,在狭窄的设备内部空间里也可以顺利安装,不会和周边的运动部件、管线产生干涉,整体采用硬质铝合金材质做阳极氧化处理,重量轻同时刚性足够,不会因为设备运行的振动导致支架共振,保证传感器检测的稳定性。
