带锁扣式工业设备门把手结构设计

　　这款带锁的锁扣把手，在工业箱体类设备、试验舱门、小型设备防护门、恒温恒湿设备侧门等场景中应用十分广泛，日常做设备结构设计时，这类锁具往往是容易被忽略但直接影响设备使用体验的部件。不同于民用柜门的简易搭扣，这款把手集成了锁止与压紧双重功能，扳动手柄的过程中，锁舌部分会同步完成勾合与压紧动作，不需要额外加装独立的压紧结构，单一部件就能实现门体的闭合锁止与密封压紧，对于需要一定密封要求的设备舱门来说，能有效减少门体与门框之间的间隙，避免粉尘、水汽进入设备内部。

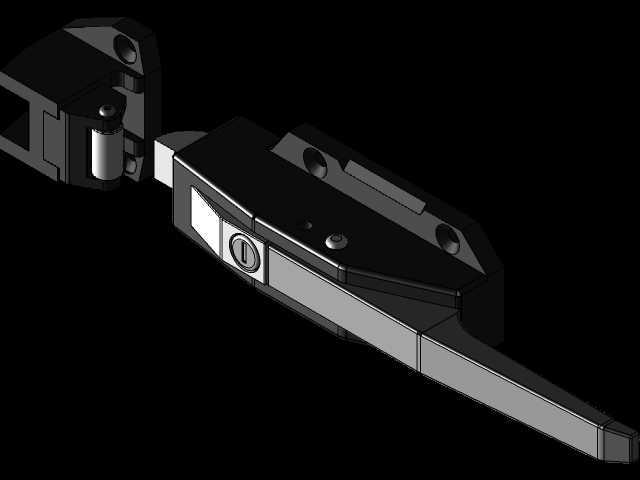

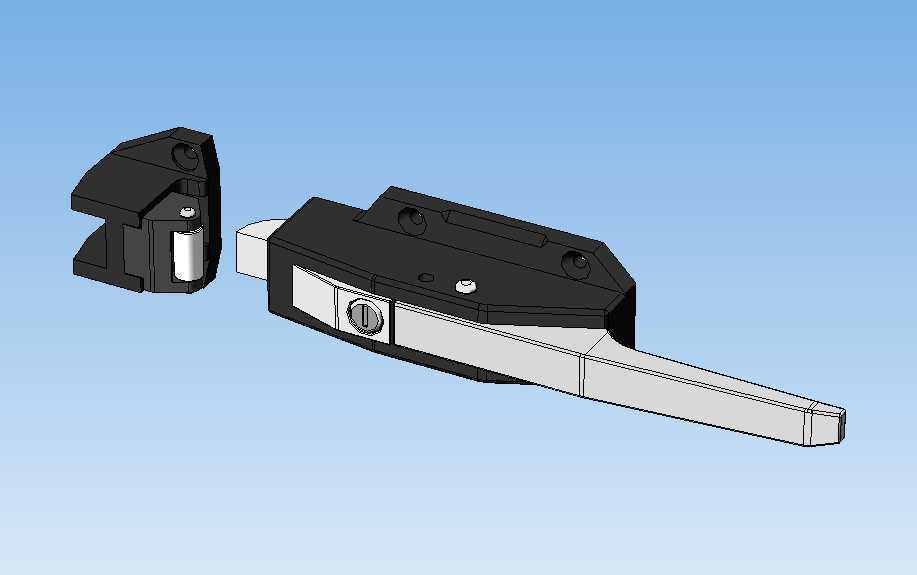

　　从结构设计逻辑来看，这款把手采用分体式布局，分为手柄主体与锁座两个独立部分，分别安装在门体与门框对应位置，安装时不需要在门体上开设大尺寸的沉孔，仅需要按照安装孔位预留对应的螺丝过孔即可，对于薄板类门体的适配性更好，不会因为门体厚度不足出现安装松动的问题。手柄部分采用杠杆式施力结构，扳动过程中力臂长度经过匹配设计，操作人员不需要施加过大的握力就能完成锁止与解锁动作，长期频繁操作也不容易出现手部疲劳，手柄的握持段做了平直加宽处理，表面没有尖锐棱角，即便佩戴劳保手套操作也能稳定施力，不会出现打滑的情况。

　　锁止结构内置在手柄主体的壳体内部，外露部分没有突出的锁舌结构，在设备运输或者日常通行过程中，不会因为剐蹭导致意外解锁，锁芯位置设置在手柄侧面，配套对应的钥匙就能完成锁闭，锁闭状态下手柄无法被扳动，能避免非授权人员随意开启设备舱门，对于内部有高压部件、高温部件或者精密调试组件的设备来说，能有效提升设备使用的安全性。锁座部分做了导向斜面设计，门体闭合过程中，手柄上的锁舌接触到锁座斜面时会自动引导对位，即便门体与门框之间存在少量的安装位置偏差，也能顺利完成锁合，不需要操作人员反复调整门体位置对位。

　　从安装边界来看，这款把手的整体外轮廓尺寸适配常规30-50mm厚度的工业设备门体，安装孔位的间距符合通用工业五金的安装规范，替换同类型旧款锁具时不需要重新在门体上打孔，直接对应原有孔位就能完成安装，降低设备维护的改造成本。手柄处于闭合状态时，整体外表面与门体表面的突出量控制在较低范围，不会突出过多影响设备整体的外观平整度，也不会在人员经过时造成磕碰。材质搭配上，受力的锁舌、转轴部分采用金属材质，保证长期反复扳动不会出现结构断裂或者磨损变形，外部握持的壳体部分采用高强度工程塑料，兼具一定的结构强度与绝缘性能，在有电气安全要求的设备上使用时，能避免金属部件导电带来的安全隐患。

　　在实际选型应用中，需要注意匹配门体与门框之间的压紧量，这款把手的锁合行程可以通过安装时调整锁座的前后位置来适配不同厚度的密封胶条，当门体周边粘贴有发泡密封胶条时，调整锁座位置让锁合后胶条的压缩量保持在合理区间，既能保证密封效果，也不会因为压缩量过大导致手柄扳动阻力过大，长期使用出现结构疲劳损坏。日常维护过程中，只需要定期在转轴位置添加少量润滑脂，就能保证手柄扳动顺畅，不需要做额外的复杂保养，即便在有少量粉尘的车间环境中使用，内置的锁止结构也不容易被粉尘卡滞，可靠性表现优于外露式的搭扣锁结构。
