M6-M10规格可调式夹紧手柄夹柄结构

　　这类带内嵌铜螺母的L型夹紧手柄，是工装夹具、机床附件、非标自动化设备里出镜率极高的操作锁紧件，日常在钻床工作台锁紧、工装治具快速装夹、检测设备工位固定、输送线侧挡调节等场景里随处可见，相比普通的蝶形螺母、直纹滚花旋钮，它的力臂更长，操作人员不需要借助额外扳手，徒手就能施加足够的锁紧力矩，在需要频繁松紧、操作空间受限的工位上，能大幅降低操作强度，提升装夹调节的效率。

　　从结构设计逻辑来看，这款手柄采用了分体式嵌套设计，外部是增强尼龙注塑成型的L型握持主体，内部嵌装铜制内螺纹嵌件，螺纹规格覆盖M6到M10的常用粗牙螺纹，能适配多数常规设备的调节螺杆规格。握持部分做了符合人体工学的长条形弧面过渡，边缘没有尖锐棱角，表面做了细微的防滑纹理处理，手掌施力时不会打滑，即使手上沾有少量切削液或油污，也能稳定施加扭力。内嵌铜螺母的设计，既避免了塑料螺纹反复拧紧后易滑牙的问题，又能控制整体零件重量，铜材质的内螺纹和钢制螺杆配合时，螺纹咬合的耐磨性更好，不会出现冷焊咬死的情况，长期反复松紧也能保持稳定的锁紧精度。

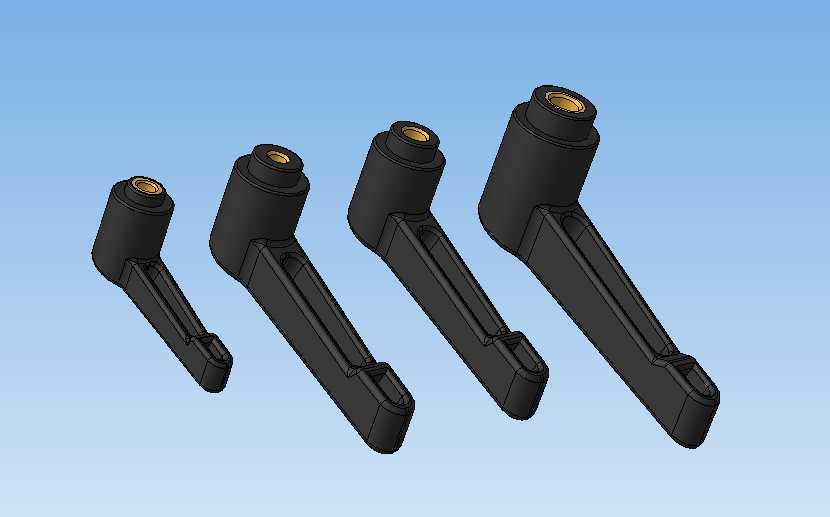

　　尺寸与安装边界上，同系列做了四个不同长度的规格，对应不同的锁紧力矩需求：最短款力臂长度约50mm，适合空间狭小、锁紧力要求不高的轻载调节工位，比如小型检测治具的定位锁紧；最长款力臂长度约120mm，单手操作就能输出超过15N·m的锁紧力矩，足以满足中型工装、机床附件的锁紧需求，不需要额外加力杆。安装时不需要复杂的装配工序，直接将手柄内螺纹对准设备上的调节螺杆，调整到合适的锁紧角度后拧紧即可，手柄的转动角度不受螺杆行程限制，当手柄拧到接近锁紧位置但握持角度不顺手时，可以稍微向外拉拔手柄（部分结构内置棘轮离合，这款为螺纹直连式，可小幅回退调整角度后再拧紧），调整到最适合施力的角度再完成最终锁紧，不会出现传统固定手柄拧到最后角度卡手、没法施加最大力矩的问题。

　　在实际设备选型应用中，这类手柄常用来替代传统的六角螺母、手拧螺丝，尤其是在设备的日常维护、工位换型频繁的生产场景下，不需要工具就能完成锁紧和松开操作，能减少操作人员找工具、换扳手的辅助时间。设计建模时，需要重点保证内嵌铜螺母和外部塑料主体的同轴度，铜螺母的外壁做了滚花加卡槽结构，注塑成型后能和塑料主体牢固结合，承受锁紧力矩时不会出现铜螺母跟转、脱出的问题；手柄尾部做了封闭的圆弧过渡，没有多余的突出结构，避免操作时勾挂工作服或者管线，L型的转角位置做了加厚处理，反复施力时不会出现转角断裂的情况。另外塑料主体选用的是加玻纤增强的尼龙材质，具备耐油污、耐切削液腐蚀、抗老化的特性，在车间复杂的生产环境下长期使用也不会出现脆化、开裂的问题，铜嵌件的端面和塑料主体端面保持齐平，锁紧时和被锁紧件的接触面受力均匀，不会出现偏载导致的锁紧失效。

　　从实际使用的反馈来看，这类可调夹紧手柄最容易出问题的点是内嵌件和主体的结合强度，以及螺纹的公差控制，建模时需要给铜嵌件的外壁预留足够的咬合结构，塑料部分在嵌件周围做均匀的壁厚设计，避免注塑时出现缩痕导致的强度下降，同时内螺纹的公差按照6H级精度控制，和标准外螺纹配合时不会出现过紧卡滞或者过松间隙过大的问题。不同长度规格的手柄除了力臂长度的区别，内部铜嵌件的长度也对应匹配，M10规格的手柄嵌件长度更长，能承受更大的锁紧拉力，避免大螺纹规格下螺纹咬合长度不足导致的滑牙问题。
