机床加工用弓形压紧夹具结构

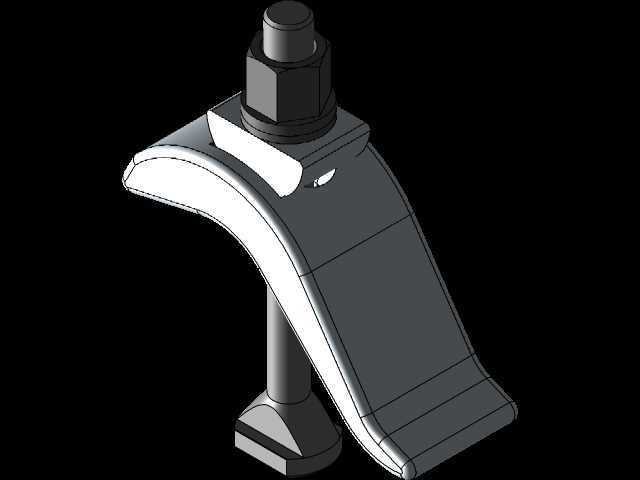

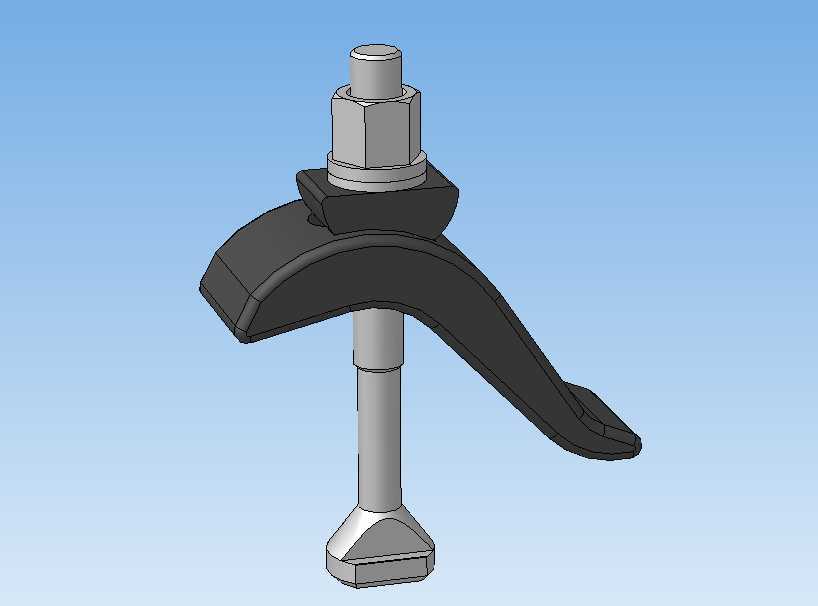

　　弓形压块的弧形轮廓不是随意做的曲面造型，而是经过受力校核的等强度结构：靠近螺栓端的压块厚度更大，用来承受螺母锁紧时的下压力，接触工件的压脚位置做了小面积的平面凸起，避免压块曲面直接刮伤工件表面，同时压块下方的弧形让位空间，可以避开工件表面的凸起棱边、小型凸台结构，不需要额外垫高就能实现跨位压紧，这也是它适配范围广的核心原因。很多新手工程师在设计这类压紧夹具时容易犯两个错误：一是把压块做成平直结构，导致压紧时压块与工件是线接触，锁紧力稍大就会在工件表面压出凹痕，甚至压块受力翘起导致装夹失效；二是螺栓与压块的接触位置没有做调位结构，当工作台面或工件表面存在平面度误差时，螺栓会受到侧向剪切力，反复装夹后容易出现杆部弯曲的问题。在常规金属切削加工、小型零部件装配工装的工位上，这类弓形压紧结构的出镜率远高于定制化专用夹具，核心原因是其适配性足够覆盖绝大多数T型槽工作台的装夹需求，不需要针对单一工件做特殊改型。从结构组成来看，整套构件包含弓形压块、T型端头螺栓、六角锁紧螺母、球面调位垫片四个核心部分，没有多余的冗余结构，每个零件的功能边界都非常清晰。T型端头螺栓的杆部长度根据工作台T型槽深度、工件装夹高度预留了足够的调节余量，下端的T型头可以直接滑入机床工作台的标准T型槽内，不需要额外的连接基座，安装时只需要将T型头对准槽口推入，旋转90度即可完成卡位，整个安装过程不需要拆卸工作台原有附件，单人操作十秒内即可完成基座固定。

　　这套结构在螺栓与压块之间增加了带锥面的调位垫片，垫片上表面与六角螺母的接触面是平面，下表面与压块的安装槽是球面配合，哪怕压块因为工件高度差出现小角度倾斜，球面配合可以自动补偿角度偏差，让螺栓始终保持轴向受力，大幅延长螺栓的疲劳寿命。从安装边界来看，这套夹具适配的是国内机床行业通用的14mm、18mm槽宽T型槽，螺栓杆部直径对应M12、M16两种常用规格，压块的总长度在120mm到180mm区间，压紧时的有效悬臂长度可以覆盖30mm到80mm的工件侧边，不需要额外接长压臂就能满足大部分中小型零件的装夹需求。实际使用场景中，不管是立式铣床的毛坯件粗加工装夹、钻床的钻孔工位定位，还是焊接工装的临时工件固定，甚至是小型装配线的工件定位压紧，

　　这套结构都能直接使用，不需要针对工位做特殊定制。和传统的平直压板相比，弓形结构的让位空间可以容纳工件侧面的定位销、小型凸缘等结构，装夹时不需要刻意避开这些结构，大幅减少装夹时的垫高调平时间。很多车间里的老钳工都会备上几套不同长度的这类弓形夹具，遇到形状不规则的小型工件时，不需要临时打磨压板做让位，直接调整螺栓位置就能完成装夹，比专用夹具的灵活性高很多。设计这类结构时，压块的材质一般选用45号钢模锻成型，调质处理到HB220-250，既有足够的强度承受锁紧力，又不会因为硬度过高压伤工件表面，压脚位置如果需要装夹精加工表面，可以额外加装铜质防护垫，避免压痕影响工件外观质量。螺栓部分选用高强度8.8级紧固件，保证锁紧时不会出现螺纹滑牙、杆部拉伸变形的问题，T型头的尺寸严格按照机床T型槽的国标尺寸做公差控制，滑入槽内后不会出现过大的间隙，避免装夹时工件出现位移。在实际的三维建模过程中，需要重点关注几个配合位置的公差：一是T型头与T型槽的配合间隙，单边预留0.2-0.3mm的间隙，保证T型头可以顺畅滑入槽内，不会出现卡滞；二是球面调位垫片的球面半径，要和压块上的安装槽球面半径保持一致，保证调位时接触面积足够，不会出现点接触导致的压溃问题；三是压块上的螺栓过孔直径，要比螺栓杆部大2-3mm，给压块的角度倾斜预留足够的空间，避免调位时螺栓杆部与孔壁发生干涉。很多三维模型在绘制这类结构时，容易忽略球面配合的细节，把垫片和压块做成固定连接，

　　实际生产出来后就失去了角度补偿的功能，装夹时容易出现螺栓受剪断裂的问题。另外，压块的弧形轮廓在建模时不要做等半径的圆弧，要根据受力分布做变曲率设计，靠近螺栓端的曲率更小，厚度更大，靠近压脚端的曲率更大，厚度适当减小，在保证强度的前提下减轻压块的整体重量，方便工人单手操作。从受力角度分析，当螺母锁紧时，压块相当于一个杠杆，螺栓位置是支点，压脚位置是受力点，T型槽的卡位位置是反支点，设计时要保证支点到压脚的距离小于支点到T型块卡位端的距离，这样锁紧时可以用更小的螺母扭矩获得更大的压紧力，同时避免螺栓受到过大的拉力。这套结构之所以适用范围广，本质上是抓住了通用装夹的核心需求：安装快捷、适配性强、维护简单，没有复杂的传动结构，所有零件都是可以直接采购的标准件，哪怕某个零件出现损坏，也可以快速更换，不需要整套报废，不管是小批量加工的车间，还是柔性生产的单元，都能看到这类夹具的身影。
