外啮合高压齿轮油泵三维结构设计

　　在液压传动系统的动力源配置中，外啮合齿轮泵是应用覆盖范围极广的容积式动力元件，从工程机械的工作装置液压回路、机床设备的夹紧与润滑供油系统，到冶金设备的静压支承供油单元、农业机械的液压执行机构驱动回路，都能见到这类结构的身影。不同于柱塞泵的高精度配合结构、叶片泵对油液清洁度的高要求，齿轮泵依靠啮合轮齿的容积变化完成吸排油动作，结构冗余度高，抗污染能力强，在中低压、大流量的常规液压工况下，是性价比极高的动力源选型方案。

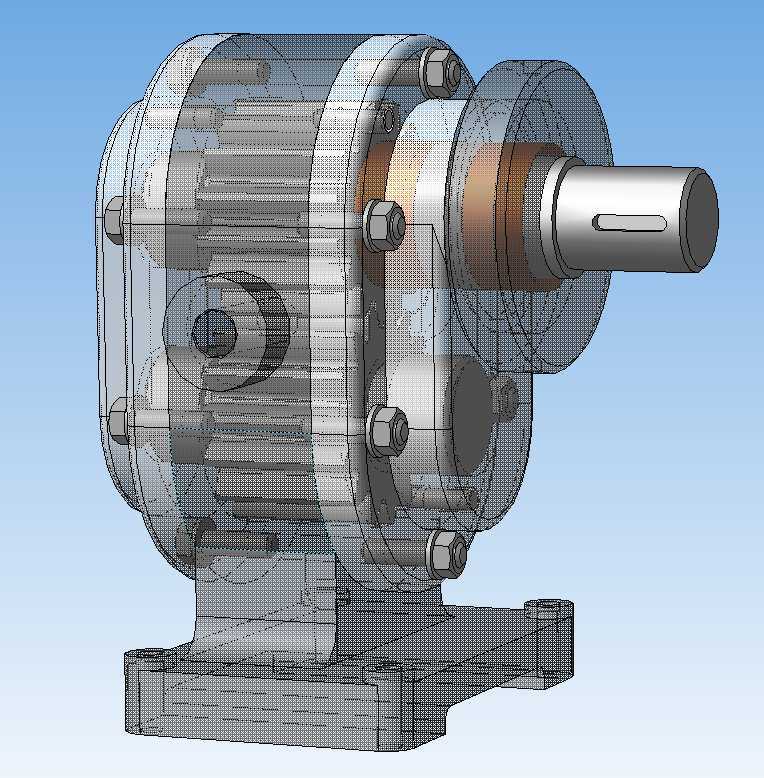

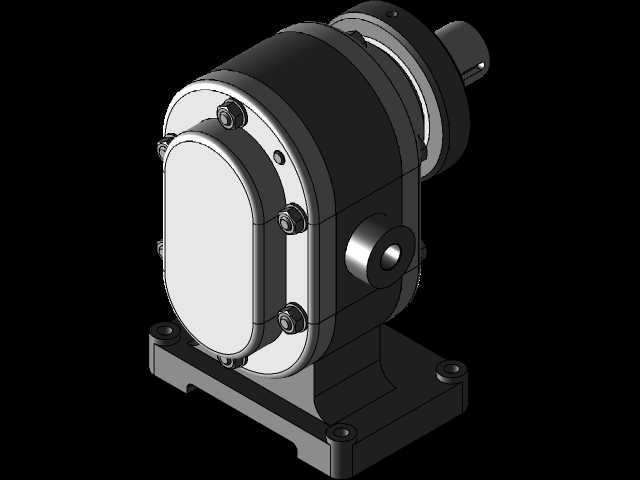

　　这套三维结构完整还原了外啮合齿轮泵的全部装配关系，从外部的泵体壳体、端盖连接螺栓、安装底座、伸出轴与平键结构，到内部的一对啮合渐开线圆柱齿轮、齿轮轴支撑轴套、轴向间隙补偿侧板、进出油道流道、轴端密封组件，所有配合面的尺寸公差、装配间隙都按照实际工程设计要求做了还原。做结构设计时，首先要考虑的是泵的安装边界，这套模型的底座采用分体式铸造支座结构，安装孔位的中心距、底座底面到轴中心的高度尺寸，都匹配常规JB系列齿轮泵的安装尺寸规范，不需要额外做安装转接板，就能直接适配现有液压站的安装面板，替换同规格的老旧泵体时，不需要改动周边管路的布置位置。伸出轴的轴径、键槽尺寸也符合通用液压泵的轴伸标准，不管是通过联轴器连接电机输出轴，还是通过皮带轮做远距离传动，都能直接匹配标准传动件，不需要二次加工轴头。

　　从内部结构的设计逻辑来看，这套齿轮泵采用了三片式壳体结构，也就是前盖、泵体主体、后盖通过周向布置的内六角螺栓拉紧密封，这种结构的好处是加工工艺性好，泵体的内孔、齿轮的齿坯都可以通过通用机床完成加工，不需要复杂的专用工装。内部的一对齿轮参数完全一致，主动齿轮通过伸出轴连接外部动力，从动齿轮通过滑动轴套支撑在泵体内部，轮齿的啮合线把泵体内部分成吸油腔和压油腔两个独立区域：当齿轮转动时，吸油侧的轮齿逐渐脱开啮合，齿间容积变大形成负压，油箱里的液压油在大气压作用下进入吸油腔，随着齿轮的转动，齿槽里的油液被带到压油侧，轮齿逐渐进入啮合，齿间容积减小，就把油液挤压到压油管路里，给整个液压系统提供压力油。

　　设计时特意做了轴向间隙补偿的结构细节，也就是在齿轮端面和端盖之间设置了浮动轴套，压油腔的压力油会引入到轴套的背面，让轴套始终紧贴齿轮端面，自动补偿齿轮端面和轴套之间的磨损间隙，避免因为长期运行磨损导致内泄漏变大、容积效率下降的问题，这也是高压齿轮泵和低压齿轮泵最核心的结构差异。轴端的密封采用了骨架油封结构，油封的安装槽尺寸、配合公差都按照标准密封件的尺寸设计，既能防止泵内的压力油顺着轴头泄漏到外部，也能阻挡外部的灰尘、杂质进入泵体内部，污染液压油、磨损配合面。进出油口的法兰连接尺寸也符合通用液压管路的连接标准，吸油口口径大于压油口口径，避免吸油阻力过大导致泵出现气蚀、噪声过大的问题，这也是齿轮泵设计时很容易被忽略的细节——如果吸油口通径设计过小，油液流速过快，会在吸油侧产生负压析出气泡，气泡进入高压区被压碎时会产生冲击噪声，还会腐蚀齿轮和泵体的配合表面，缩短泵的使用寿命。

　　在做三维建模的时候，所有的配合关系都按照实际装配逻辑做了约束：螺栓和安装孔是间隙配合，方便装配时的对准；轴套和泵体安装孔是过渡配合，保证轴套的同轴度，避免齿轮轴转动时出现卡滞；齿轮和轴之间采用平键连接传递扭矩，键槽的位置、深度都符合键连接的标准设计规范，不会出现应力集中导致键槽开裂的问题。泵体外部的螺栓布置均匀，保证端盖和泵体结合面的密封压力均匀，不会出现局部压力不足导致的漏油问题。安装底座上设置了四个安装通孔，孔位的倒角、沉孔尺寸都考虑了螺栓安装的操作空间，用普通的内六角扳手就能完成安装紧固，不需要特殊工具。

　　对于做液压站设计、设备改造的工程师来说，这套模型可以直接导入到设备的总装配体中，用来校核泵和电机的同轴度、管路的连接空间、安装位置的干涉情况，不需要自己从零开始测绘建模，能大幅缩短设计周期。对于做液压原理教学、结构拆解培训的场景，这套模型的内部结构完整，可以做透明化剖切、爆炸视图拆解，清晰展示齿轮泵的吸排油原理、各个零部件的装配关系，比二维图纸的展示效果直观很多。在实际选型时，也可以通过调整齿轮的齿宽、模数参数，快速调整泵的排量参数，适配不同流量需求的液压系统，不需要重新搭建整个泵的基础结构。
