正负90度可调式2x2铝型材固定铰接支架

　　在工业铝型材搭建的各类机架、工装台架、可调式工位结构中，经常会遇到两段铝型材需要在一定角度范围内灵活调整、调整到位后可靠锁止的使用需求，这款适配2x2规格工业铝型材的角度固定支架，就是针对这类场景开发的专用连接构件。日常在生产线旁的可调式物料导槽支架、设备旁可翻转的操作面板安装架、需要定期调整倾角的检测传感器安装架、小型工装的角度可调支撑结构里，这类支架的使用频率非常高，相比直接用螺栓硬连接或者现场焊接角件的方案，这种集成了锁紧手柄的铰接支架，不需要额外准备扳手等工具，操作人员徒手就能完成角度调整和锁止，调整效率提升非常明显。

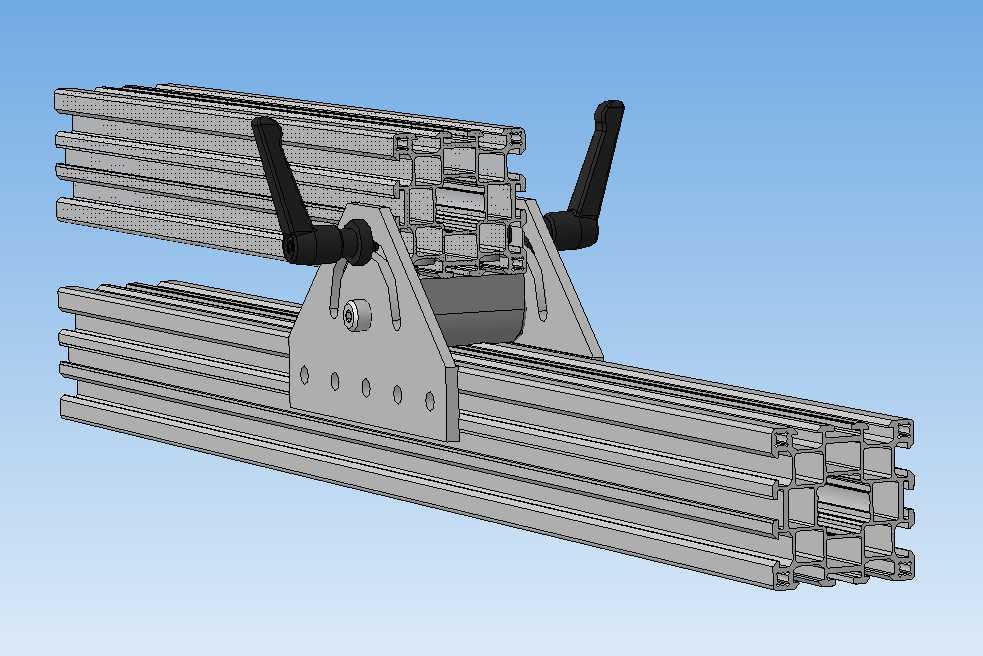

　　从结构设计来看，支架主体采用折弯加切削加工的钢制支座作为核心承载件，支座两侧对称设置铰接安装孔位，孔位公差按照铝型材安装的常用配合精度设计，既保证铰接转动时没有明显旷量，又不会因为配合过紧导致调整卡涩。支座上的多组等距安装孔，完全匹配2x2规格工业铝型材的端面槽距，安装时不需要额外打孔，直接用配套的T型螺栓和法兰螺母就能把支架和铝型材端面牢牢固定，安装孔的位置经过反复校核，锁紧后螺栓受力方向沿着型材的槽道方向，不会出现螺栓受剪滑脱的问题。两侧配套的黑色锁紧手柄采用偏心锁紧结构，手柄的转轴和铰接轴同轴设计，当需要调整角度时，只需要向上扳动手柄，偏心结构就会松开铰接面的压紧力，此时两段铝型材可以绕铰接轴在正负90度范围内自由转动，调整到需要的角度后，向下扳动手柄，偏心块就会把铰接面牢牢压死，依靠接触面的静摩擦力实现角度锁止，锁止后可以承受常规工位使用下的侧向载荷和垂直载荷，不会出现角度滑移的问题。

　　从安装边界来看，这款支架适配的是截面尺寸为2英寸见方的工业铝型材，也就是行业内常说的2x2规格，不管是欧标还是同尺寸的国标铝型材，只要端面槽孔间距匹配都能安装。支架铰接部位的转动间隙控制在0.2毫米以内，调整时的阻尼感均匀，不会出现一端松一端紧的情况。支架的整体宽度和铝型材截面宽度保持一致，安装后不会在型材侧面突出过多结构，避免和周边的管线、其他安装构件产生干涉。在实际选型使用时需要注意，这款支架的设计承载是针对轻型工装和辅助支架场景，适合承载操作面板、小型导料板、轻量传感器安装架这类载荷，如果是需要承载较重的工件或者有较大冲击载荷的场景，需要额外核算铰接面的摩擦力和螺栓的剪切强度，必要时可以在铰接面增加防滑垫片来提升锁止摩擦力。

　　设计这类支架的时候，最核心的考量是调整便捷性和锁止可靠性的平衡，如果铰接轴的锁紧力设计过大，徒手扳动手柄会非常费力，操作人员调整时的体验很差；如果锁紧力设计过小，锁止后受轻微载荷就会出现角度下滑，起不到固定作用。这款支架的偏心轮行程经过多轮实测验证，松开时铰接面之间有0.5毫米左右的间隙，转动时不会出现摩擦异响，锁止时偏心轮提供的压紧力可以让铰接面产生足够的静摩擦力，在常规工位载荷下不会出现角度偏移。另外支架表面做了喷塑处理，和工业铝型材的表面质感匹配，安装后整体外观协调，不会出现明显的色差。在实际装配过程中，建议先把支架的两个铰接部分分别和两段铝型材的端面对接固定，所有螺栓先不要完全拧紧，等两段型材都和支架连接到位后，再把安装螺栓逐一按对角线顺序拧紧，避免因为安装应力导致铰接转动卡涩。如果使用场景中有频繁调整角度的需求，可以定期在铰接轴位置涂抹少量润滑脂，减少转动部位的磨损，延长支架的使用寿命。
