可调式中心定位顶尖夹持工装结构

项目分类:工装 发布时间:2021-12-19 ID:466191
  • 可调式中心定位顶尖夹持工装结构
  • 可调式中心定位顶尖夹持工装结构

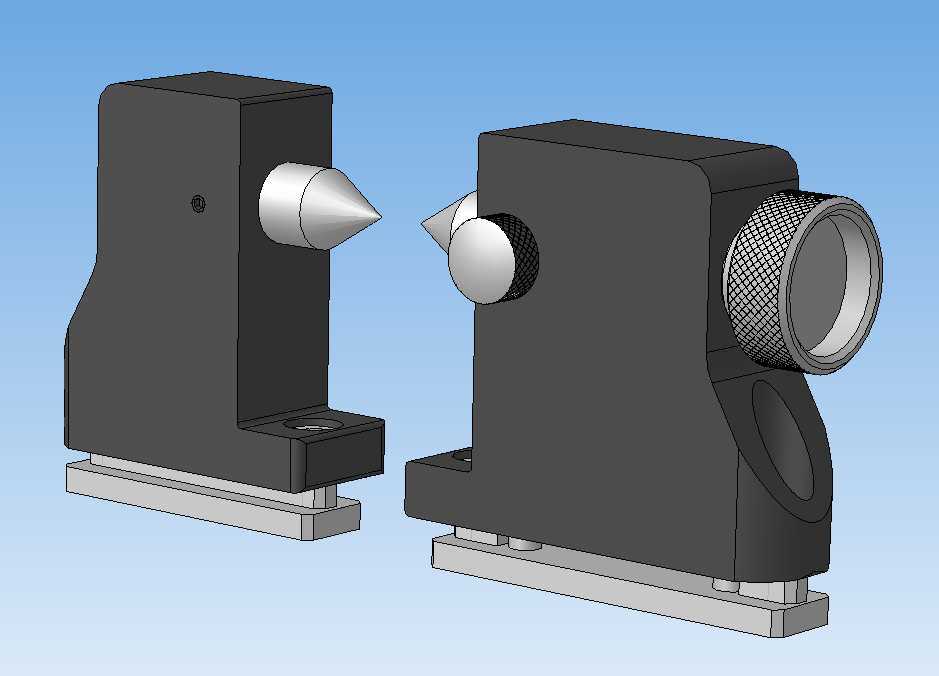

  这套中心定位装夹机构,主要应用在小型回转类零件的检测、划线、轻量磨削工序中,常见于计量室的零件形位公差检测工位、小型加工单元的辅助装夹环节,也可配套在小型仪表车床、磨床的尾座拓展工位上,用来替代固定式尾座顶尖,实现不同长度轴类、套类零件的快速中心定位装夹。整套机构分为固定顶尖座与可调顶尖座两个独立单元,两个单元共用同规格的安装导轨基面,安装基面采用带定位键槽的平板式结构,可直接卡装在标准T型槽工作台上,安装时不需要额外加工适配连接面,两个支座的底面定位键与工作台槽的配合间隙控制在0.02mm以内,保证装夹后顶尖的同轴度误差不超过0.015mm,满足精密零件的装夹定位要求。固定顶尖座采用L型一体式铸铁基座,基座侧面做了斜向加强筋结构,

  抵消顶尖顶紧时产生的倾覆力矩,顶尖采用莫氏锥度配合嵌入基座锥孔内,锥面配合接触面积不低于85%,保证顶尖受径向力时不会出现偏移,顶尖头部采用60度锥角的硬质合金镶片,耐磨性能优异,长期顶紧零件不会出现锥面磨损塌陷的问题,基座底部的安装孔采用长圆孔设计,可在导轨方向上做粗调位移,适配不同长度区间的零件装夹。可调顶尖座的结构集成了伸缩顶紧与微调功能,主体基座同样采用铸铁材质,侧面设置了滚花调节手轮,手轮表面做网纹滚花处理,操作时不需要借助扳手即可手动转动调节顶尖的伸出长度,顶紧行程为25mm,可在固定座粗调位置后,实现零件的微幅顶紧,避免顶紧力过大造成薄壁零件变形;可调侧的顶尖同样采用60度锥角结构,与固定侧顶尖锥度完全一致,

  保证两端顶紧时零件的中心轴线与安装基面平行,可调座的尾部设置了带网纹的锁紧套,当顶尖顶紧力调整到位后,转动锁紧套即可锁定顶尖的轴向位置,防止加工或检测过程中顶尖回缩导致零件松动。两个支座的整体高度控制在120mm,顶尖中心距离安装基面的高度为80mm,可装夹的零件直径范围在5mm到80mm之间,配合两个支座的导轨滑动调整,可装夹的零件长度范围在30mm到220mm之间,覆盖了绝大多数小型精密轴类、套类零件的装夹需求。设计过程中特意将两个支座的外形做了圆弧过渡处理,避免操作时尖锐边角划伤操作人员,基座上的所有安装孔都做了沉头处理,紧固螺栓安装后不会突出基座表面,防止零件吊装时与螺栓发生碰撞。在实际使用场景中,这套机构不需要配套动力源,

  完全依靠手动操作即可完成零件装夹,顶紧力可通过调节手轮的转动圈数控制,针对薄壁套类零件装夹时,可控制顶紧力在50N以内,避免零件装夹变形;针对实心轴类零件的重切削辅助装夹,可加大顶紧力至200N,保证装夹刚性。两个支座的导轨滑动面采用了淬硬处理,表面硬度达到HRC45-50,长期滑动调整不会出现导轨面拉毛、磨损的问题,滑动面之间预留了0.01mm的间隙,填充润滑脂后滑动顺畅无卡滞,同时不会出现窜动问题。可调座内部的顶紧丝杆采用梯形螺纹传动,传动平稳无间隙,自锁性能优异,即使受到振动冲击也不会出现顶尖自行回缩的问题,丝杆端部与顶尖尾部采用推力球轴承连接,转动调节手轮时顶尖只做轴向移动不会发生转动,避免顶紧过程中顶尖锥面与零件中心孔发生相对转动造成磨损。
