包装箱输送下料码放工位结构设计

　　这套结构针对成品包装箱的后段包装工序设计，覆盖从输送线末端出料、靠自重滑送、到托盘待码放的完整工位衔接，适配常规瓦楞纸箱的轻载输送场景，常见于电商仓储、食品日化、电子配件成品包装的产线末端，替代人工反复搬抬转运的重复作业，减少包装箱在转运过程中的磕碰划伤，也能衔接后续自动码垛或人工堆垛的作业节奏。

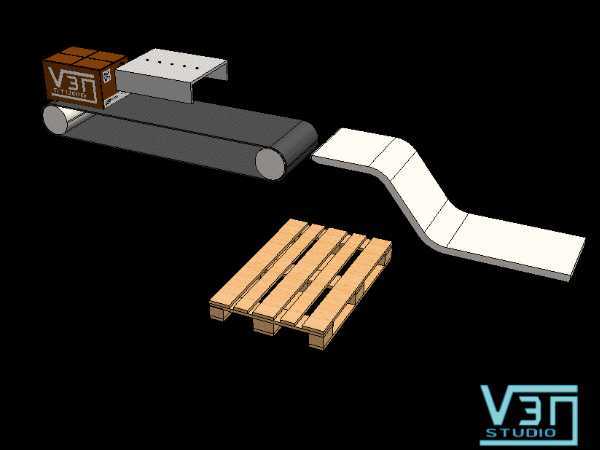

　　从功能逻辑上看，水平布置的皮带输送段承担包装箱的水平转运功能，线体采用两端滚筒张紧平皮带的结构，机架侧边预留的安装孔位可适配不同高度的产线对接需求，输送面的高度设置匹配常规包装工位的作业台面高度，工人在前段完成装箱封箱后，可直接将箱体推至输送面，无需额外抬升作业。输送段末端设置的固定挡料结构，可避免箱体在输送惯性作用下直接冲出输送线，同时对箱体出料位置做初步定位，保证箱体进入下滑段时的姿态一致。

　　衔接输送段与托盘位的倾斜滑槽采用多段折弯的光滑板面设计，滑槽的倾斜角度经过反复校核，既保证箱体依靠自重就能顺畅下滑，不会出现卡滞停顿，又避免角度过大导致箱体下滑速度过快产生翻倒、箱内货品受冲击的问题，滑槽两侧设置的折边起到导向防护作用，限制箱体下滑过程中的横向偏移，即使箱体在输送段存在小幅位置偏差，也能在滑槽导向作用下调整到正对托盘的出料位置。滑槽末端的平直段做了缓冲过渡，让箱体滑至末端时速度自然降低，平稳滑落到木托盘的待码放区域。

　　下方配套的木托盘采用标准川字结构设计，托盘的进叉方向匹配手动液压叉车与电动叉车的作业需求，托盘的承载面间隙经过优化，既保证自身结构强度满足整垛箱体的承重要求，又不会让箱体边角卡入托盘缝隙。托盘的放置位置正对滑槽出料口，工人无需挪动箱体，就可以直接按照码放规则将滑下的箱体逐层堆垛，堆垛完成后可直接通过叉车将整托盘货品转运至仓储区域，减少二次搬运的工序。

　　设计过程中优先考虑了工位的适配性，整套结构的安装边界紧凑，不需要占用过大的车间面积，水平输送段的长度可根据前段产线的实际布局做调整，滑槽的折弯角度也可根据对接的托盘高度做小幅适配修改，不需要重新制作整套结构。所有与箱体接触的面都做了光滑处理，没有突出的尖锐结构，避免刮破纸箱外表面。结构整体没有复杂的传动部件，后期维护只需要定期检查皮带张紧度、滑槽板面的磨损情况即可，运维成本较低，适合中小产能的包装产线做工位升级改造使用，也可作为大型自动化包装线的备用应急工位，在自动码垛设备维护时临时承担人工码垛的转运衔接功能。
