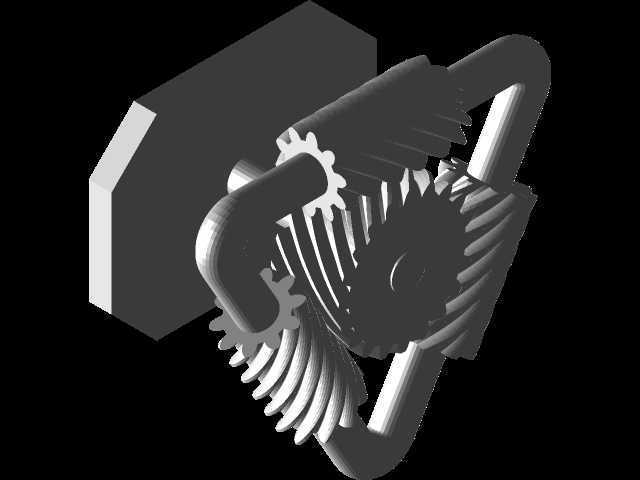

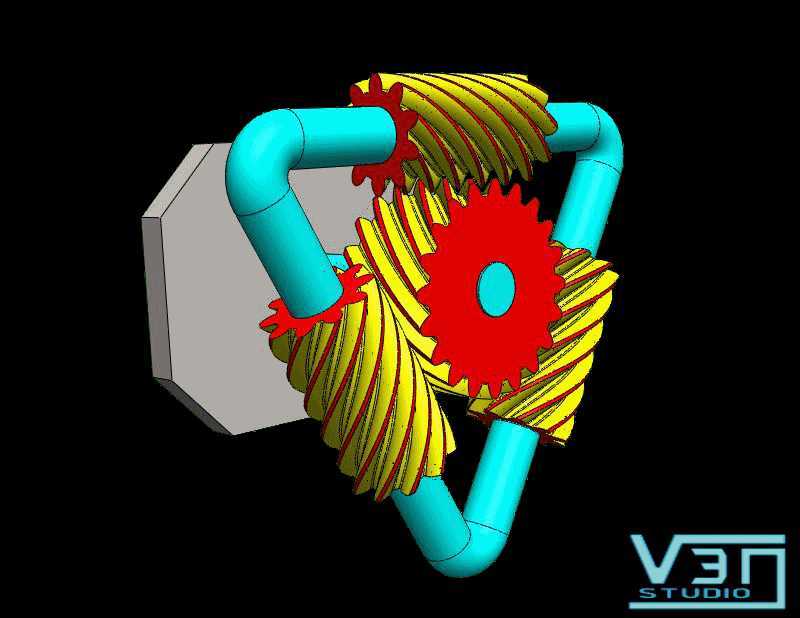

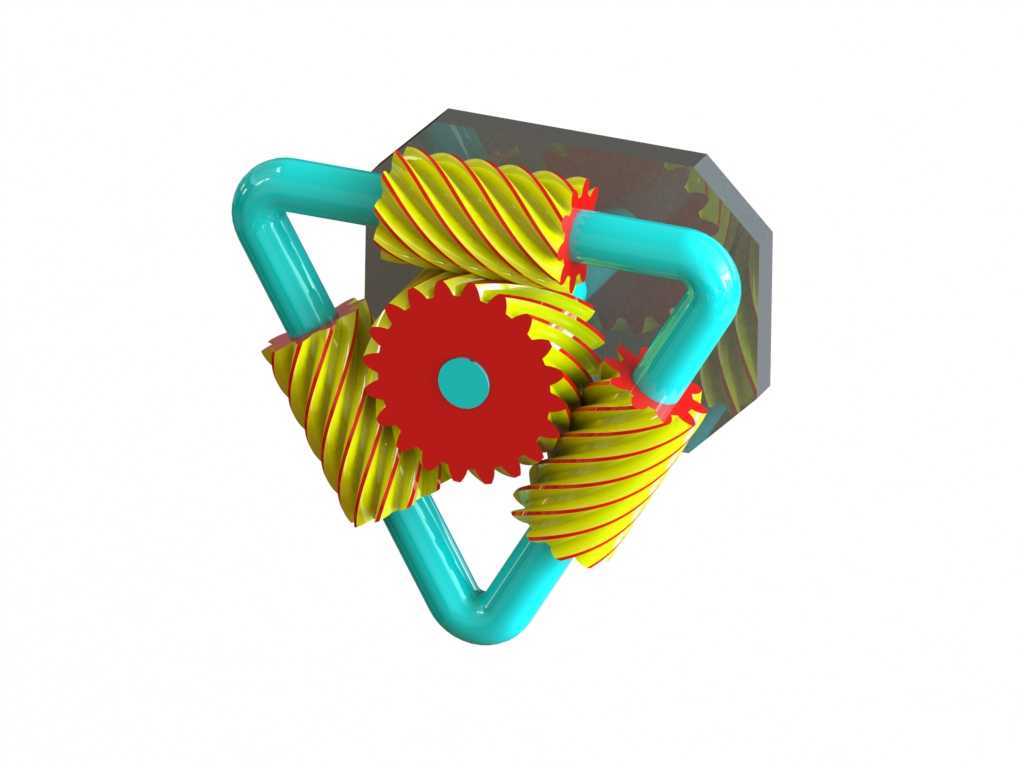

托森差速器内部齿轮啮合结构三维数模

　　在四驱乘用车辆、高性能越野装备以及部分重载特种行走机械的传动链路中，差速部件始终是兼顾通过性与行驶稳定性的核心结构，托森差速器凭借纯机械结构的即时扭矩响应特性，在各类对传动可靠性要求严苛的场景中得到广泛应用。不同于多片离合器式的限滑结构需要依托液压或电子信号介入完成锁止，这套差速结构完全依托蜗轮、蜗杆以及组合式斜齿轮的啮合特性实现扭矩的自动分配，不存在离合片磨损带来的性能衰减，也不需要额外的控制单元参与信号判断，在持续高负荷的越野穿越、赛道高速过弯等工况下，能始终保持稳定的扭矩输出特性。从结构设计逻辑来看，这套数模完整还原了托森差速器的核心啮合副布局：三组沿差速器壳体周向均匀排布的蜗轮蜗杆组件，

　　通过中心轴固定在差速器壳体内腔的安装凸台上，每个蜗轮两端同步啮合对应布置的圆柱斜齿轮，相邻斜齿轮之间形成互锁的传动链路，当两侧输出轴存在转速差时，高转速侧的蜗杆会带动蜗轮产生自转趋势，依托蜗杆蜗轮传动的逆行程自锁特性，瞬间将多余扭矩传递到低转速侧的驱动轮上，整个扭矩转移过程没有时间滞后，也不会出现传统开放式差速器单侧车轮打滑时动力完全流失的问题。在实际安装边界的设计考量上，这套差速结构的整体外轮廓适配主流纵置变速箱的后端输出法兰尺寸，差速器壳体的安装定位止口与主减速从动齿轮的连接孔位完全匹配传统差速器的安装尺寸，不需要对传动桥的壳体进行额外改造即可完成替换安装。内腔的齿轮排布充分利用了差速器壳体内的环形空间，

　　三组蜗轮组件的中心轴线与差速器主轴线呈空间垂直交错布置，在有限的腔体空间内最大化了齿轮啮合的接触面积，每个齿面的啮合参数都经过载荷校核，能承受持续大扭矩输入下的接触应力，避免长期高负荷工况下出现齿面点蚀、胶合等失效问题。不同于部分电子限滑差速器需要布置转速传感器、液压油路以及控制执行机构，这套纯机械结构的差速器没有额外的外接部件，整体装配完成后的转动惯量控制在合理区间，不会给传动系统带来额外的动力损耗。在日常行驶的直线工况下，两侧输出轴转速保持一致，此时所有蜗轮与蜗杆之间没有相对自转，整个差速器壳体连同内部齿轮组件作为一个整体同步转动，传动效率和传统开放式差速器基本持平，不会带来额外的油耗负担；当车辆转弯时，

　　内外侧车轮 naturally 形成转速差，此时蜗轮会在蜗杆的带动下产生小幅自转，吸收两侧车轮的转速差，保证转弯过程中车轮不会出现拖滑、异响的问题，和普通差速器的转向平顺性保持一致；而当单侧车轮处于低附着路面出现打滑趋势时，两侧输出轴的转速差会瞬间超过阈值，此时蜗杆蜗轮的自锁特性开始介入，限制高转速侧的转速攀升，将大部分扭矩直接传递到有附着力的一侧车轮，整个过程不需要驾驶员手动操作锁止机构，也不需要等待电子系统的制动介入，响应速度完全匹配车轮的动态变化，在冰雪路面、泥泞越野路段以及高速紧急变线的工况下，能大幅提升车辆的行驶稳定性。在结构细节的设计处理上，每个蜗轮的中心轴都设计有对应的润滑导油槽，差速器壳体上对应位置开有进油孔，车辆行驶过程中飞溅的齿轮油可以通过导油槽直接进入蜗轮与中心轴的配合间隙，保证高速转动下的转动副始终处于充分润滑状态，避免出现干磨导致的部件卡滞；所有齿轮的齿向参数都经过修形处理，抵消装配过程中可能出现的微小位置偏差，降低啮合过程中的传动噪音，提升整套结构的运转平顺性。这套数模完整还原了所有部件的配合关系，包括每个齿轮的齿形参数、安装轴的定位尺寸、壳体的连接孔位以及各个部件之间的装配间隙，在进行传动系统匹配设计时，可以直接调取模型进行运动仿真，验证不同转速差下的扭矩分配比例，也可以依托模型进行有限元分析，校核大扭矩冲击下各个部件的结构强度，为差速器的选型、改装以及结构优化提供精准的三维数据参考。
