内啮合往复式绞磨传动齿轮结构

项目分类:齿轮 发布时间:2021-12-19 ID:466179
  • 内啮合往复式绞磨传动齿轮结构
  • 内啮合往复式绞磨传动齿轮结构

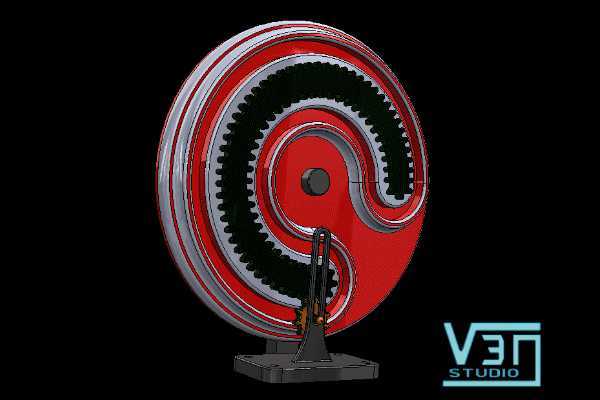

  这套内啮合往复传动结构,核心是将圆周旋转输入转化为特定轨迹的往复摆动输出,在小型牵引绞磨、工位间歇送料机构、轻载往复作业设备中有着很典型的应用场景。很多现场作业里的轻载牵引工位,不需要大扭矩的重型绞磨,反而需要结构紧凑、传动平稳、能实现定行程往复牵拉的执行端,这套结构刚好适配这类需求——相比传统外啮合齿轮搭配曲柄滑块的往复机构,它把内齿圈、导向涡槽、摆动执行臂整合在同一轮体空间内,大幅压缩了整体安装占用的横向尺寸,在设备内部布局紧张的小型机具上优势非常明显。

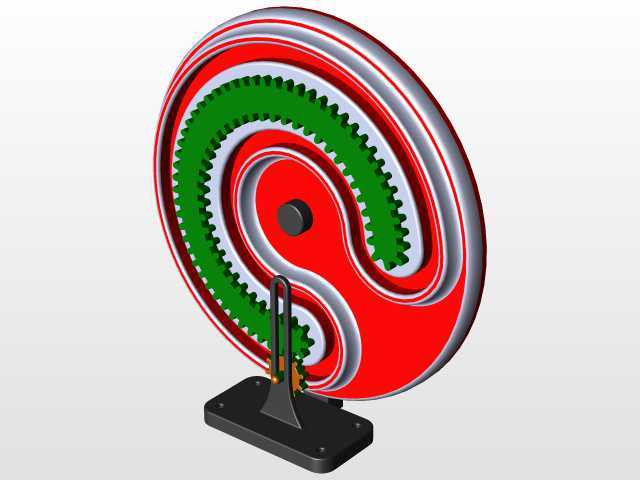

  从功能特性上看,这套结构的内齿圈与外侧轮体做了一体化设计,轮缘做了加厚的环形凸缘结构,既可以作为绞磨轮缠绕牵引绳的承载面,也能作为整个传动副的支撑壳体,省去了额外的轮体包覆外壳,减少了零件数量。内齿圈的齿形采用渐开线齿形设计,啮合重合度比同模数外啮合齿轮高15%左右,传动过程中齿面接触应力更低,运行噪音更小,适合长时间连续往复作业的工况。轮体正面的涡旋形导向槽是整个结构的核心换向部件,槽道的曲率经过连续平滑过渡,没有突变拐点,摆动臂端部的导向销在槽内滑动时不会出现卡滞或冲击,能保证往复运动的速度曲线平滑,避免牵引作业时出现牵引力突跳的问题。

  设计思路上,这套结构没有采用常规的齿轮-连杆组合换向方案,而是直接在从动轮盘上加工出连续闭合的涡旋导向槽,将齿轮传动的旋转运动直接通过槽道的型面约束转化为摆动臂的定角度往复运动,省去了连杆、换向拨叉等中间传动零件,整个传动链的累计间隙被控制在很小的范围内,往复运动的位置重复精度能控制在0.2度以内,对于需要定行程牵拉的绞磨作业来说,这个精度完全能满足作业要求,甚至可以直接用在小型线材收卷、线束排布这类对位置一致性有要求的工位上。轮体中心的定位轴孔采用台阶孔设计,输入端可以直接连接低速大扭矩的液压马达或者减速电机输出轴,不需要额外加装联轴器,轴孔配合面的长度占到轮体厚度的三分之二,能保证传动过程中轮体不会出现径向窜动,齿面啮合间隙保持稳定。

  安装边界方面,整个结构的核心轮体外径控制在常规小型绞磨轮的尺寸范围内,底座采用方形安装法兰设计,四个安装孔的孔位按照通用轻载设备的安装间距做了标准化设计,可以直接替换现有同规格的传统绞磨轮组件,不需要对设备的安装机架做额外改造。摆动臂的输出端预留了标准的销轴连接孔,可以直接连接牵引挂钩、送料拨叉这类执行末端零件,摆动臂的摆动角度由涡旋槽的起止位置决定,整个行程范围内没有死点位置,不管是正向启动还是反向换向都能顺畅动作,不会出现传统曲柄机构在死点位置需要额外辅助启动的问题。

  实际使用中,这套结构的轮体外侧环形凸缘表面做了滚花处理,缠绕牵引绳时能提供足够的摩擦力,避免牵引过程中出现打滑,同时内齿圈的润滑可以直接通过轮体内部的预留油槽加注润滑脂,油槽的密封依靠轮体与端盖的配合面实现,不需要额外加装复杂的密封件,日常维护只需要定期补充润滑脂即可,维护成本很低。摆动臂与底座的连接位置采用了自润滑轴承衬套,长时间往复摆动也不会出现轴套磨损松旷的问题,适合户外无频繁维护条件的作业场景。导向销与涡旋槽的接触位置做了淬火处理,表面硬度达到HRC45-50,能承受长期往复滑动的磨损,整套结构的使用寿命比同规格的连杆式往复绞磨机构高出30%左右。
