简易三层导柱式弹簧复位冲压工装结构

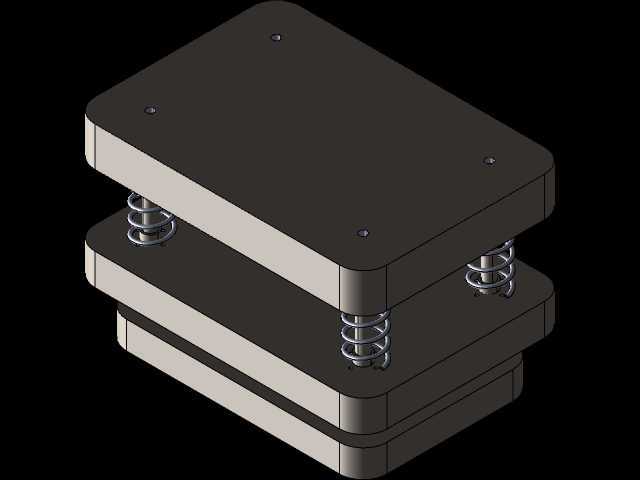

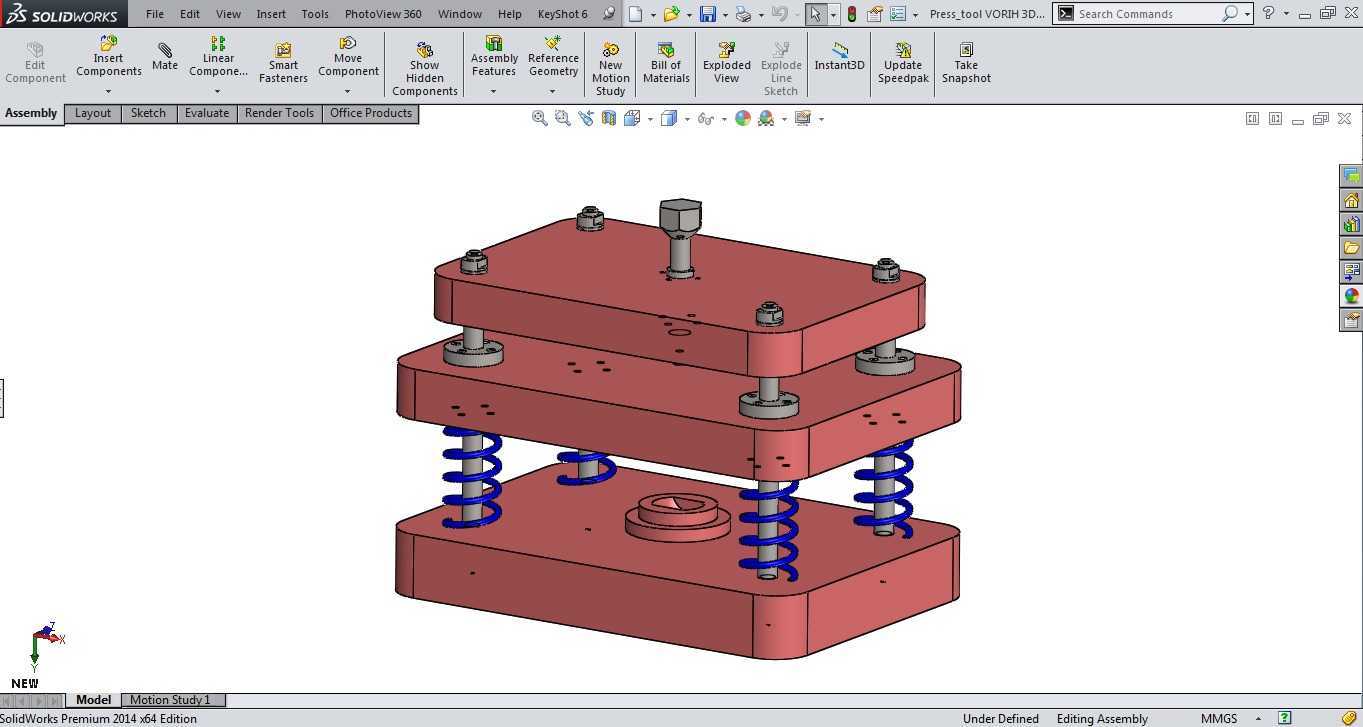

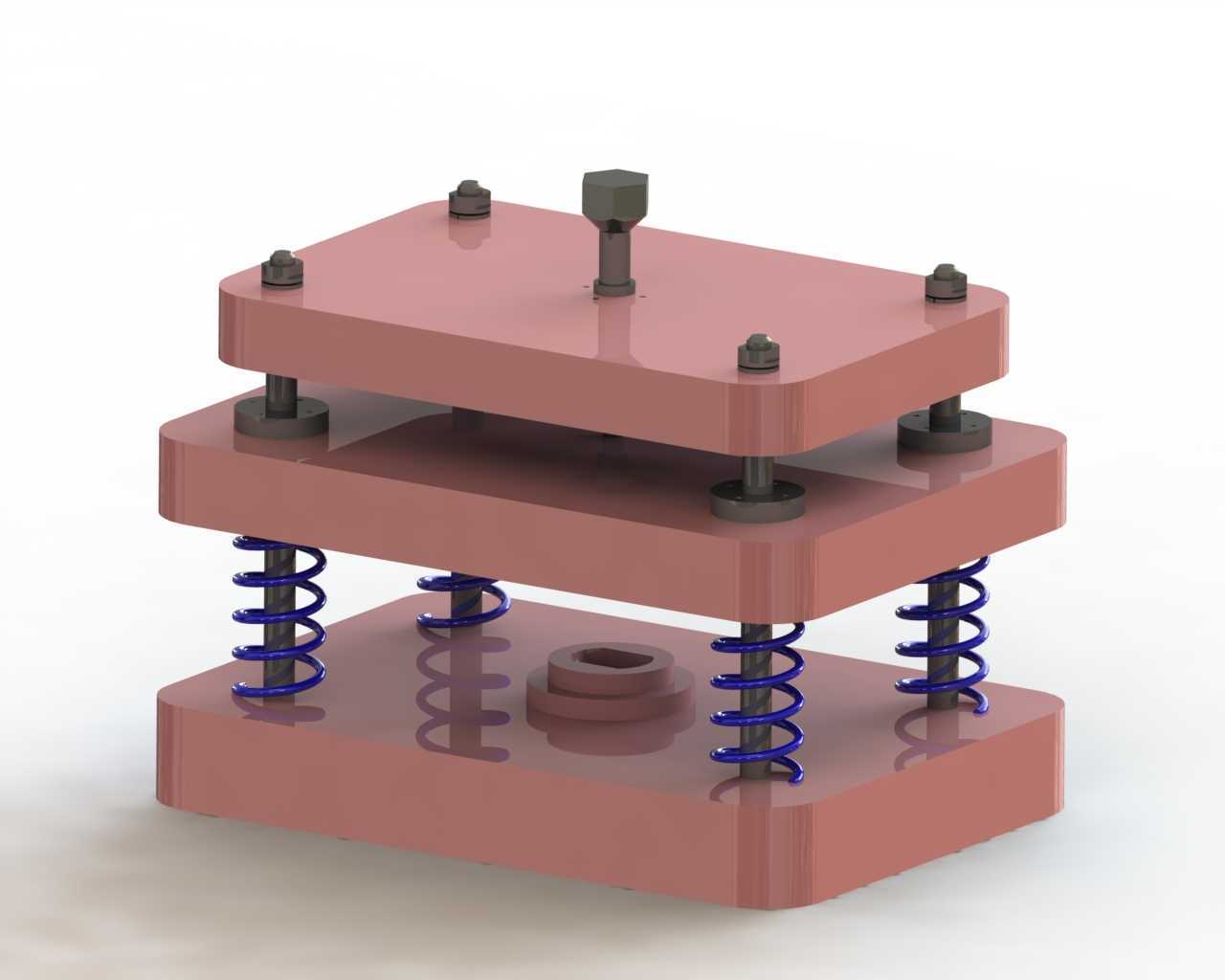

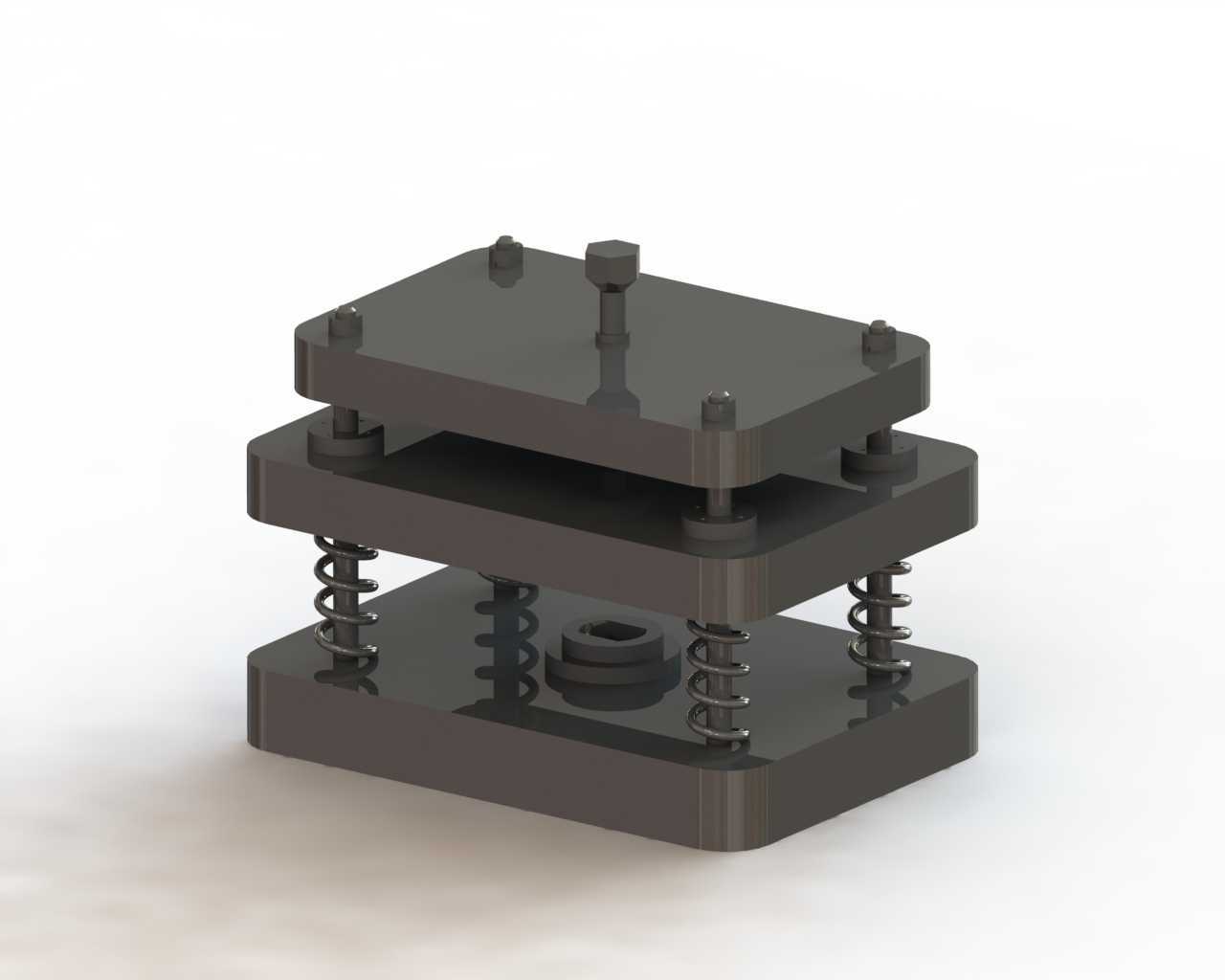

　　这套冲压工装结构，是面向小吨位薄板冲压工序开发的简易模架结构，日常多应用在小型五金件冲裁、浅拉伸、压印等小批量加工场景，常见于五金加工车间的小批量试产、维修件加工、非标五金件定制工位，适配常规小吨位开式压力机的安装接口，不需要额外定制模座即可快速装夹使用。整套结构采用三层板叠装布局，从上到下依次为上模安装板、中间卸料板、下模固定板，四根导向螺柱贯穿三层板体，每根螺柱在卸料板与下模固定板之间套装复位弹簧，合模时上模安装板随压力机滑块下行，先带动卸料板接触待加工板材，弹簧逐步压缩提供稳定压料力，避免冲压过程中板材移位产生毛刺或尺寸偏差，上模继续下行完成冲压动作后，滑块回程时弹簧弹力推动卸料板复位，将卡在上模的工件或料带自动推出，

　　不需要额外人工卸料，能有效降低操作工人的劳动强度，减少取件等待时间。设计时优先考虑了加工便利性与安装适配性，上模安装板中心预留模柄安装位，可直接适配常规压力机的滑块模柄孔，不需要额外加工连接法兰，下模固定板四周预留通用安装槽孔，可通过T型螺栓直接固定在压力机工作台面，安装时不需要额外制作转接板。导向螺柱采用标准六角头螺栓改制，下端与下模固定板螺纹锁紧，中段与卸料板的导向孔采用间隙配合，配合间隙控制在0.02-0.05mm之间，既保证上下模合模时的对中精度，避免凸凹模啃模，又不会因为配合过紧出现卡滞问题，日常维护时只需要定期在导向柱表面涂抹润滑脂即可，不需要复杂的保养流程。复位弹簧选用常规矩形截面圆柱螺旋压缩弹簧，

　　刚度匹配1-3mm厚度的低碳钢板材冲压需求，弹簧预压量设计为自由长度的15%，保证合模初始阶段就有足够的压料力，同时最大压缩量不超过弹簧极限压缩量的80%，避免长期使用出现弹簧塑性变形失效。整套结构的外形尺寸控制在常规小压力机的工作台安装边界内，闭合高度适配160-220mm行程的小型压力机，不需要调整压力机的闭合高度限位即可快速适配。下模固定板中心预留凹模安装位，可根据不同的冲压工件形状快速更换对应凸模与凹模，不需要更换整套模架，能大幅降低多品种小批量冲压生产的工装制作成本，换模时只需要松开上模与下模的紧固件，更换对应凸凹模即可，单套工装换模时间可控制在15分钟以内，适合小型加工车间多品种切换的生产需求。

　　结构设计时特意简化了不必要的复杂零件，所有板件均采用45号钢板切割加工后磨平上下端面，平行度控制在0.02mm以内，保证合模时各板件受力均匀，不会出现偏载导致的凸凹模断裂问题。导向孔位置采用坐标镗加工，保证四个导向柱的位置度公差在0.01mm以内，合模过程中不会出现导向卡滞。日常使用时需要注意定期检查弹簧的弹力衰减情况，当弹簧出现明显变形或弹力不足时及时更换，同时清理导向柱表面的金属碎屑，避免碎屑进入导向孔划伤配合面，影响导向精度。这套结构没有采用标准冷冲模架的导柱导套结构，而是采用螺柱兼做导向件，大幅降低了工装的制作成本与制作周期，对于小批量、低精度要求的冲压工序来说，完全能满足加工精度要求，相比标准模架能节省60%以上的工装制作成本，同时制作周期可缩短至3天以内，非常适合新品试制阶段的快速冲压验证需求，不需要等待标准模架采购周期，可快速完成工装制作并投入试生产，缩短新品开发周期。
