工业检测用VS80视觉传感装置结构设计

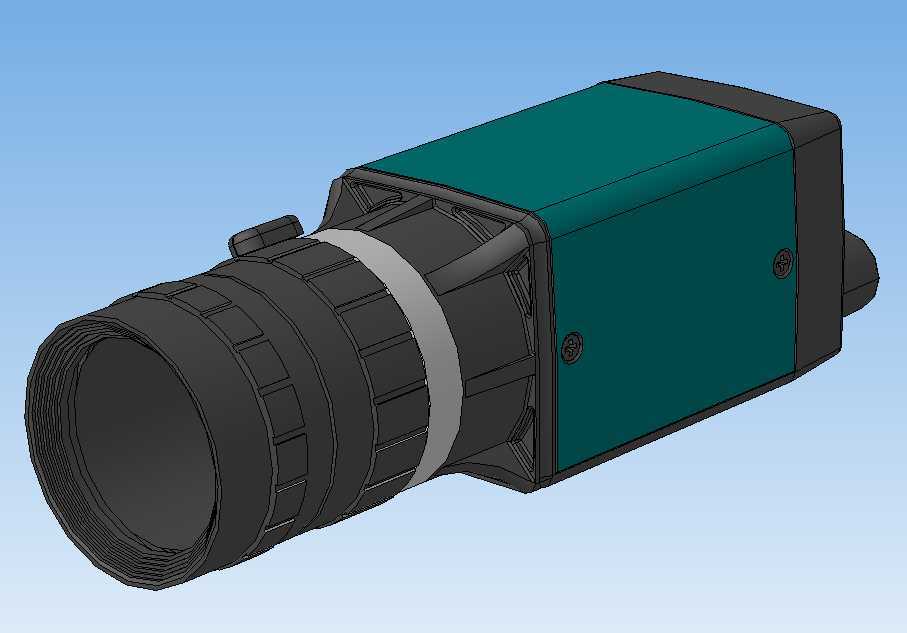

　　在离散制造的产线检测工位中，这类视觉传感装置的应用覆盖了从零部件上料确认、装配过程缺件排查到成品漏装校验的多个环节，尤其在3C电子组装、汽车零部件冲压后检测、包装线来料确认这类需要快速判断目标物件是否存在的场景下，不需要复杂的算法匹配，仅通过预设的灰度阈值、轮廓捕捉逻辑就能完成毫秒级的判定输出，相比传统的光电开关，它能应对更复杂的被测物表面状态，比如深色塑胶件、反光金属件的存在性判断，不会因为表面反光率差异出现误触发。从结构设计的角度拆解这款装置，整体采用方型机身加前置镜头调焦环的布局，机身主体做了棱角过渡处理，没有多余的突出结构，在产线支架安装时不会和周边的工装、走线槽产生干涉。镜头部分的调焦环做了等距的防滑齿槽，

　　现场调试人员戴劳保手套也能顺畅转动调整焦距，调焦环中段的灰色标识环可以用来标记当前焦距位置，设备维护更换后能快速复位到之前的调试参数，不需要重新做全量程的焦距校准。机身侧面预留的两个固定螺丝孔位采用标准的工业安装孔距，兼容市面上通用的视觉传感器安装支架，不需要额外做转接板加工，安装时可以根据工位的拍摄角度需求，调整俯仰、旋转角度，固定后螺丝的锁紧力足够抵抗产线运行带来的持续振动，不会出现拍摄角度偏移导致的检测误判。设计时考虑到工业现场的布线需求，机身尾部的出线位置做了应力释放结构，线缆弯折时不会直接拉扯内部的电路板接线端，长期运行下能减少接线松脱的故障概率。机身外壳采用分段式拼接结构，

　　前半段镜头安装座和后半段电路仓通过卡扣加侧边紧固螺丝的方式组合，装配时不需要复杂的工装就能完成壳体组装，后期如果需要清理镜头内部的积尘，拆开侧边螺丝就能分离前后段壳体，维护效率比一体式密封的结构更高。镜头前端的接口采用标准的工业镜头螺纹规格，现场如果需要更换不同焦距的镜头，不需要改动机身结构，直接选配同接口的镜头就能适配不同的拍摄视距需求，比如近距离检测小尺寸零件时换短焦镜头，远距离检测大尺寸工位时换长焦镜头，通用兼容性更强。在实际的工位布局中，这类传感器的安装边界需要预留出镜头调焦的操作空间，也就是镜头前方至少留出五十毫米的无遮挡区域，方便调试人员伸手转动调焦环，机身侧面距离周边的设备结构至少留出二十毫米的间隙，

　　方便走线和后期拆装螺丝。它的检测逻辑不需要复杂的编程设置，调试时只需要将正常有料的状态做一次示教，设备就能自动捕捉被测物的轮廓特征，当工位上没有对应物件时，就会输出开关量信号给产线的PLC，触发停机或者剔除动作，相比人工目视检查，它的检测稳定性不会受操作人员疲劳度影响，能在长时间连续运行的产线上保持稳定的判定准确率。在包装线的应用场景中，它可以安装在封箱工位前方，检测纸箱内是否放入了说明书、合格证这类附件，不需要接触被测物，不会对包装表面造成划伤；在冲压产线的下料工位，它可以安装在传送带上方，检测冲压后的零件是否被成功取出，避免模具带料导致的合模损坏；在电子组装工位，它可以安装在插件工位旁，检测元器件是否被正确插装到PCB板的对应位置，提前发现缺件问题，减少后道工序的返修成本。从建模的细节来看，这款装置的结构还原了实际产品的装配关系，镜头的每一节调焦齿槽、机身的拼接缝、侧边的紧固螺丝位置都和实物一致，做产线三维布局仿真时，可以直接导入这个模型，提前模拟安装位置、拍摄角度是否存在遮挡，验证传感器的视场范围是否覆盖整个检测区域，减少现场安装调试时的反复调整工作量。
