微型输送机高度角度可调支撑单块结构

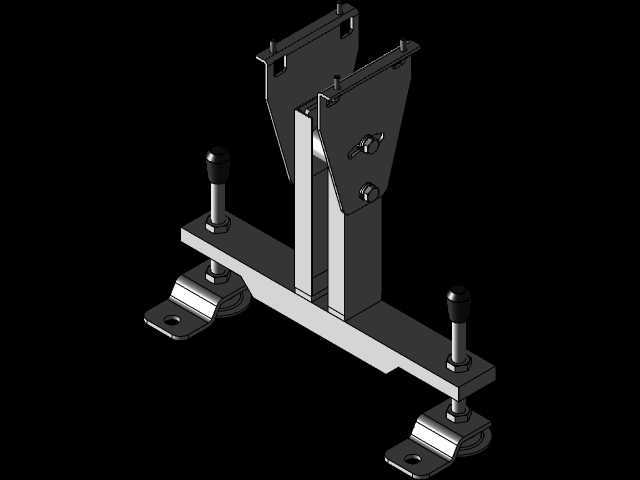

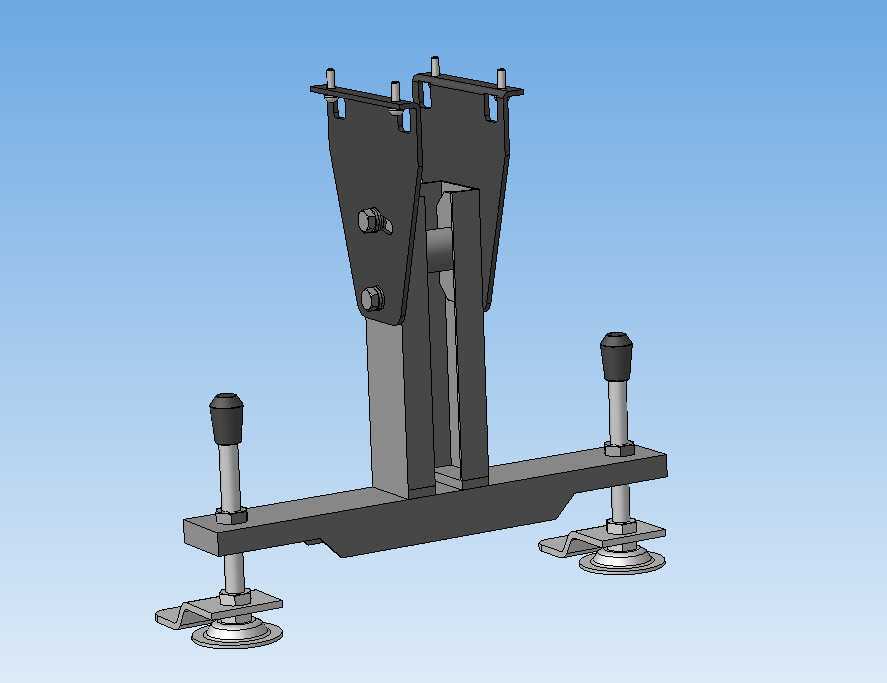

　　在轻工、电子、食品包装等行业的零散物料短距离输送场景中，微型输送机常因现场工位布局差异、上下游设备对接高度差、地面平整度不足等问题，需要配套可灵活调整的支撑结构来保障输送线的平稳运行，这款可调单块就是针对微型输送机V2机型开发的专用支撑调节组件。从实际使用场景来看，这类支撑单块多用于桌面级小型输送线、工位间过渡输送段、精密小件分拣输送线的安装固定，区别于大型输送机的重型焊接支撑，该结构更侧重轻量化与调节便捷性，适配输送段宽度较窄、负载较轻的微型输送工况，单组支撑可承受的静载荷匹配微型输送机机身加输送物料的总重量，不会出现支撑变形或调节锁止失效的问题。

　　从功能特性上看，该结构同时集成了高度调节与角度偏转调节能力，底部采用带防滑脚垫的可调脚杯结构，脚杯螺杆与底部支撑横梁通过螺纹配合，旋转脚杯即可实现单支撑点的高度微调，调节范围覆盖现场地面不平整带来的高度差，也能适配上下游设备100mm以内的对接高度差调整需求；脚杯自带的防滑压片可以在调节到位后通过螺母锁死，避免设备运行过程中因振动出现螺纹回转，导致支撑高度偏移。上部的安装支架与竖直支撑立柱之间采用铰接加螺栓锁止的结构，松开两侧锁止螺栓即可调整上部安装面的俯仰角度，适配有倾斜输送需求的工位，比如物料下滑过渡、分拣工位的倾角调整，角度调整范围覆盖0到15度的常用倾斜输送区间，锁止螺栓采用大接触面的压紧垫片，锁止后可以承受输送段运行时的动载荷，不会出现角度滑移。

　　设计思路上，该结构采用分体式装配设计，所有零部件均可拆解更换，上部的安装支架直接与微型输送机的机身侧部安装孔对接，安装面预留的长条形孔位可以适配一定范围内的安装孔距偏差，降低机身加工的精度要求，减少装配时的配钻工作量；竖直支撑立柱采用槽型截面的型材结构，在保证支撑强度的同时降低整体重量，相比实心方钢立柱减重40%左右，方便现场安装时的搬运与位置调整；底部支撑横梁采用加长的水平结构，两个脚杯分别布置在横梁两端，增大支撑跨距，提升整机的抗倾覆能力，即使输送段单侧受载也不会出现支撑侧翻的问题。

　　从安装边界来看，上部安装面的孔位间距匹配微型输送机V2的机身侧部标准安装孔，安装时不需要对机身进行额外加工，直接通过螺栓紧固即可；底部脚杯的接地直径适配普通工业地坪的承重要求，不需要额外预埋安装钢板，直接放置在硬化地面上即可完成固定，整体结构的最小安装高度适配最低位的输送线安装需求，最大调节高度可以满足常规工位的操作高度要求，角度调节时上部支架不会与竖直立柱发生结构干涉，所有调节部位的操作空间都预留了足够的扳手操作间隙，现场调节时不需要拆解其他部件，单人即可完成高度与角度的调整作业。在实际生产线搭建过程中，这类可调支撑单块可以大幅缩短微型输送线的现场安装调试周期，不需要针对每个工位的特殊情况单独焊接定制支撑，通过标准化的调节结构即可适配绝大多数现场安装条件，同时后期生产线调整布局时，也可以快速调整支撑参数适配新的工位需求，减少重复加工支撑件的成本。
