底部驱动平皮带输送设备结构设计

　　在电子零部件组装、轻工产品包装、小型五金件加工的产线布局中，这类底部驱动的皮带输送设备常作为工序间物料流转的核心衔接单元，区别于端部驱动的常规皮带机，其驱动单元布置在输送段下方的中部区域，能有效压缩设备两端的安装占用空间，适配产线首尾端需要对接加工工位、无法预留驱动电机安装位的紧凑布局场景。从实际使用场景来看，这类输送设备主要承载重量在50kg以内的规整小型工件，比如盒装电子元器件、冲压后的小型金属结构件、包装完成的日化产品，输送速度可根据前后工位的节拍调整，能匹配0.1m/s到0.5m/s的常规产线输送速度需求，运行过程中皮带运行平稳，不会出现端部驱动常见的皮带跑偏后刮蹭端板的问题。从结构设计逻辑来看，

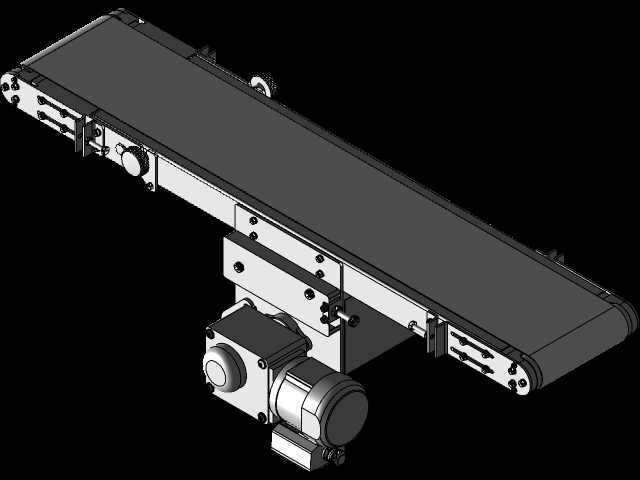

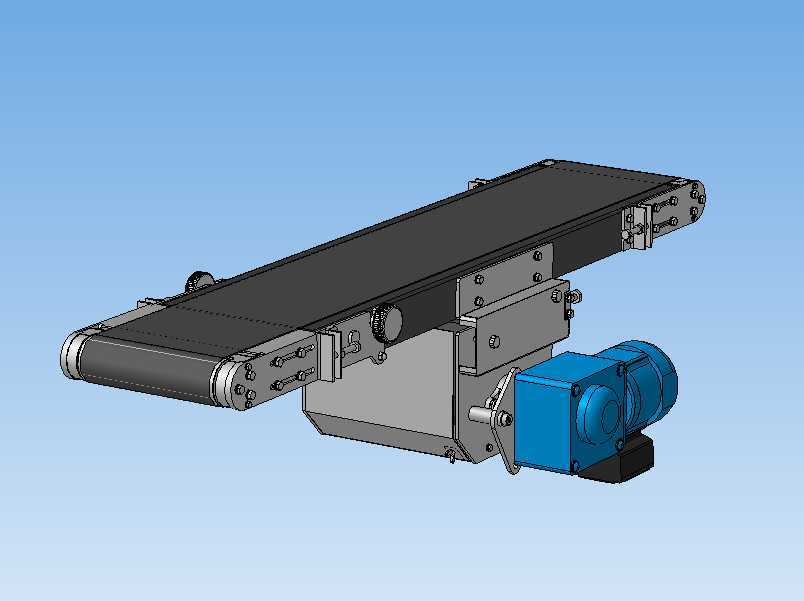

　　驱动单元采用集成式减速电机直连驱动辊的布置方式，电机通过安装支架固定在两侧墙板之间的下方位置，驱动辊表面做滚花处理增大与皮带内侧的摩擦力，避免重载启动时出现皮带打滑的问题；两侧的张紧机构布置在设备两端的从动辊处，通过调节螺栓调整从动辊的前后位置，实现皮带张紧度的微调，张紧行程预留了20mm的调节量，能覆盖皮带长期运行后出现的蠕变伸长量，不需要频繁裁剪皮带。两侧的承载墙板采用折弯成型的钢板结构，墙板上预留了多组安装孔位，既可以固定上方的皮带支撑托板，也能根据需求加装侧边挡条、光电传感器安装支架、工件定位挡停机构，不需要额外在墙板上二次钻孔加工，适配不同产线的定制化改造需求。皮带下方的支撑托板采用表面光滑的冷轧钢板制作，

　　托板与皮带内侧的接触间隙控制在0.5mm以内，既可以避免皮带承载工件后出现下凹变形，也能减少托板与皮带之间的运行摩擦阻力，降低电机的运行负载。设备的整体安装边界方面，常规款的输送段宽度可根据需求选择200mm到600mm的规格，输送段长度可在500mm到3000mm区间内定制，设备整体高度从安装脚底面到皮带承载面的尺寸常规为750mm，适配多数人工操作工位的作业高度，也可通过选配可调脚杯调整±30mm的高度差，抵消地面不平整带来的安装偏差。设备两端的从动辊端部做了圆弧过渡处理，能避免皮带运行过程中被辊筒边缘刮损，延长皮带的使用寿命；驱动电机的接线盒朝向设备外侧，方便现场布线接线，电机外侧预留了防护罩安装位，

　　可根据现场安全要求加装金属防护罩，避免操作人员误触运转的电机部件。在产线对接场景中，这类底部驱动的输送机可以直接将端部与加工设备的出料口齐平对接，因为端部没有突出的驱动电机结构，对接间隙可以控制在5mm以内，避免小型工件从对接缝隙掉落，尤其适配小型零件的流转输送，不会出现工件卡滞在对接位置的问题。从维护角度来看，驱动单元布置在设备下方中部，日常检查时不需要拆除两端的对接工位结构，直接从设备侧下方就能观察电机的运行状态、检查驱动辊的磨损情况，更换皮带时只需要松开两端的张紧螺栓就能取下旧皮带，不需要拆解驱动单元，大幅降低日常维护的工作量。设备的整体机架采用焊接后整体喷塑处理，表面耐油污耐刮蹭，适配车间内多油污、多粉尘的生产环境，长期使用不会出现表面锈蚀掉漆的问题。
