小型输送机高度可调支撑单块结构

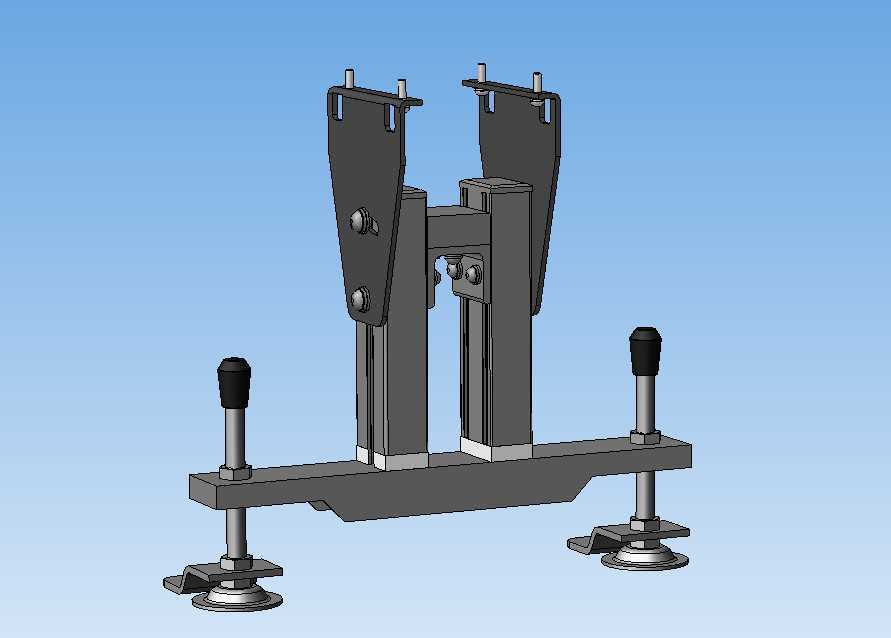

　　在轻工包装、电子组装、食品分拣这类零散小件输送的产线场景里，经常会遇到输送段需要对接不同高度工位、地面存在铺装误差、或者后续产线迭代需要调整输送面高度的需求，这款可调单块就是专门针对小型皮带或链板输送机的侧装支撑需求设计的结构件。不同于常规输送机底部通长的框架支撑，这款单块支撑采用双侧立板夹持输送机侧梁的安装形式，不需要改动原有输送架的主体结构，只需要在输送段的对应位置预留安装孔位，就可以通过螺栓将支撑组件固定在输送架两侧，单组支撑就可以承担一段1.2米以内轻型输送段的承重，适配负载在50kg每米以内的小型输送场景。

　　从功能特性上看，这款结构的调节逻辑分为粗调和精调两部分，上部的立板与中部的滑动座之间采用腰型孔配合锁紧螺栓的结构，松开两侧的锁紧旋钮后，可以沿着立板的竖直导向槽上下滑动中部连接座，实现120mm范围内的高度粗调，适配大部分工位的高度差需求；底部的四个支撑脚采用带锁紧螺母的可调脚杯结构，每个脚杯可以独立实现25mm范围内的高度微调，既可以抵消地面不平整带来的支撑悬空问题，也可以在粗调到位后做毫米级的高度校准，保证输送面的水平度误差控制在1mm每米以内，避免小件输送过程中出现跑偏、溜料的问题。脚杯底部附带的防滑橡胶垫，既可以增大与地面的摩擦力防止设备运行时移位，也可以避免划伤环氧地坪或者车间地砖。

　　设计思路上，这款结构优先考虑了现场安装的便捷性和长期使用的稳定性，双侧立板采用3mm厚的冷轧钢板折弯成型，折弯边做了外翻加强处理，不需要额外焊接加强筋就可以保证立板的侧向刚度，避免承重后出现立板外张变形的问题；中部的滑动连接座采用铸铝材质，在保证结构强度的同时降低了整体自重，单人就可以完成安装和调节操作，不需要借助吊装设备。立板上的导向槽采用铣加工成型，槽宽公差控制在H7级别，和滑动座的导向凸台配合间隙小于0.1mm，调节过程中不会出现卡滞或者晃动的问题，锁紧螺栓采用大尺寸的塑料头旋钮，不需要借助扳手就可以徒手完成锁紧操作，方便现场运维人员快速调整。

　　安装边界方面，这款支撑单块的双侧立板内间距为45mm，可以直接适配市面上常规的40mm宽度铝型材输送侧梁，也可以通过加装调整垫片适配30-50mm宽度的钢制侧梁；整体安装完成后的最低高度为280mm，最高调节高度为425mm，底部脚杯的安装跨距为220mm，支撑的抗倾覆力矩可以达到80N·m，即使输送段单侧放置工件也不会出现支撑侧翻的问题。上部与输送架连接的安装孔采用长圆孔设计，孔距调节范围为60-100mm，可以兼容不同厂家生产的小型输送机侧梁安装孔位，不需要现场重新打孔就可以完成替换安装。在多段输送线拼接的场景中，可以在每段输送线的两端各安装一组该可调支撑，不需要搭建统一的底部机架，就可以快速组合出不同长度、不同高度的输送路径，特别适合柔性产线的快速搭建和后期改造，相比焊接式的固定支撑，后期调整的时间成本可以降低70%以上，也不会因为焊接变形导致输送面的平直度超差。

　　实际使用过程中，这种单块可调支撑还可以搭配中间的连接横梁使用，在宽度超过300mm的宽幅小型输送机上，在两侧支撑的中部连接座之间加装横向连接杆，可以进一步提升支撑的整体刚性，避免宽幅输送段运行时出现的左右晃动问题。所有的金属外露表面都做了喷塑处理，耐油污和轻度腐蚀，可以适配包装车间、组装车间的常规使用环境，不需要额外做防腐处理；调节部位的螺纹都加装了防尘护套，避免车间内的粉尘、碎屑进入螺纹缝隙导致调节卡滞，日常运维只需要定期在导向槽内涂抹少量润滑脂就可以保证调节顺畅，长期使用的维护成本极低。
