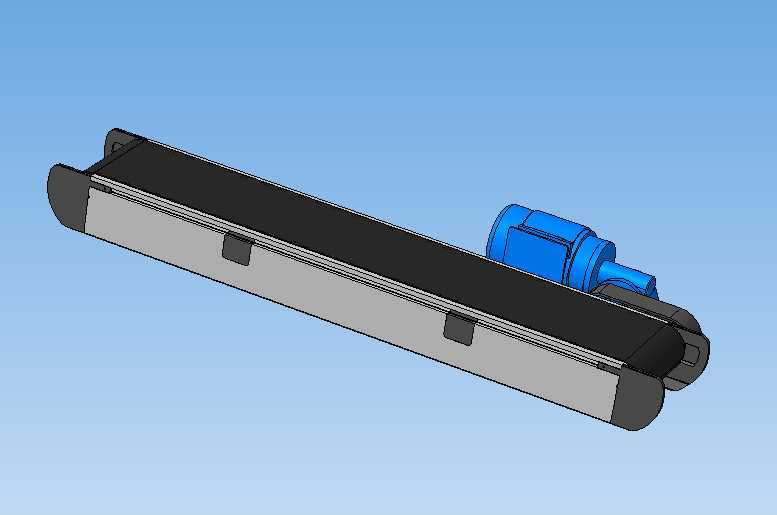

紧凑型侧驱微型皮带输送结构

　　这类侧部驱动的微型带式输送结构，常被用在电子元器件分拣工位、小型零件组装流水线的工序衔接段、实验室样品传输台这类对安装空间有严格限制的场景，相比常规端部驱动的输送机，侧置驱动单元的布局能大幅压缩设备整体长度方向的占用空间，在长度方向安装边界不足的工位上适配性更强。从结构设计逻辑来看，主体框架采用一体化挤压成型的铝型材作为承载基体，型材自带的槽道可直接安装导向条、侧边挡块、工位传感器支架，不需要额外焊接安装座，既降低整体加工成本，也方便后期根据产线调整需求加装附属配件。输送带选用表面哑光的黑色PVC材质，厚度控制在2mm以内，既能保证足够的摩擦力带动0.5-5kg范围内的轻型物料平稳传输，也能避免厚带带来的转弯半径过大、

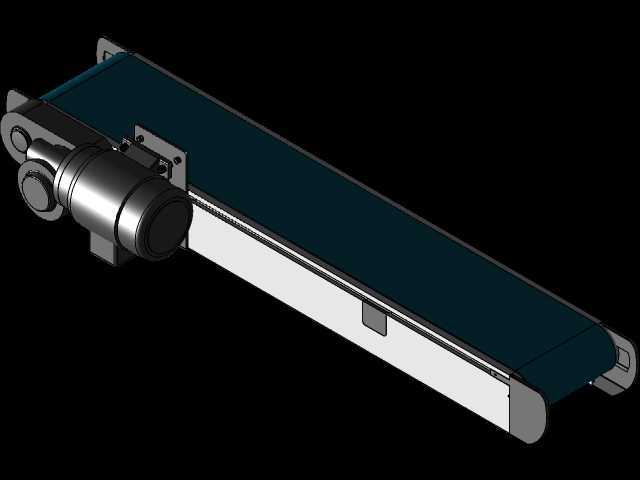

　　运行跳动的问题，主动辊和从动辊都采用端部带密封轴承的包胶辊筒，包胶层能增大辊筒与输送带背面的摩擦力，减少长期运行后的打滑概率，从动辊端预留了张紧调节结构，通过端部的调节螺丝就能微调辊筒的平行度与输送带张紧力，不需要拆解框架就能完成日常维护调整。驱动单元采用侧装式的齿轮减速电机，电机输出轴通过联轴器直接与主动辊端连接，省去了链传动、同步带传动的中间传动环节，既减少了传动损耗，也避免了传动结构外露带来的安全隐患，电机外壳的散热筋结构能保证长时间连续运行时的温度控制在合理区间，不会因为过热触发保护停机。从安装边界来看，设备整体宽度控制在100mm区间内，框架本体高度仅45mm，可直接嵌入工作台台面的预留槽内，实现输送面与工作台面齐平，

　　方便操作人员取放物料；长度方向可根据实际工位需求在300mm到1500mm区间内做模块化拼接，不需要重新开模制作主体框架。在实际使用场景中，这类输送结构可搭配光电传感器实现物料的到位检测，配合气动拨叉、小型机械手就能完成小型零件的自动上下料、分拣、转序作业，输送速度可通过配套的调速器在0-15m/min区间内无级调节，适配不同节拍的生产需求。设计过程中特意将驱动单元的安装位置做了下沉处理，保证电机外壳最低点高于框架安装脚的底面，安装时不需要额外为电机预留避让槽，直接通过框架底部的安装孔就能固定在设备支架或者工作台面上，降低现场安装的调整难度。输送带下方全程设置了光滑的不锈钢承托板，避免输送带在承载物料时出现下凹变形，

　　保证输送面的平面度误差控制在0.5mm/m以内，传输薄型片状物料时不会出现卡滞、偏移的问题。两侧的端盖采用阻燃ABS材质注塑成型，既对辊筒端部的转动结构起到防护作用，避免杂物卷入辊筒间隙，也能提升设备整体的外观整洁度，端盖通过卡扣与框架连接，日常维护时不需要工具就能快速拆卸，清理输送带内侧的杂物。
