TSV300-43手动液压换向控制阀结构设计

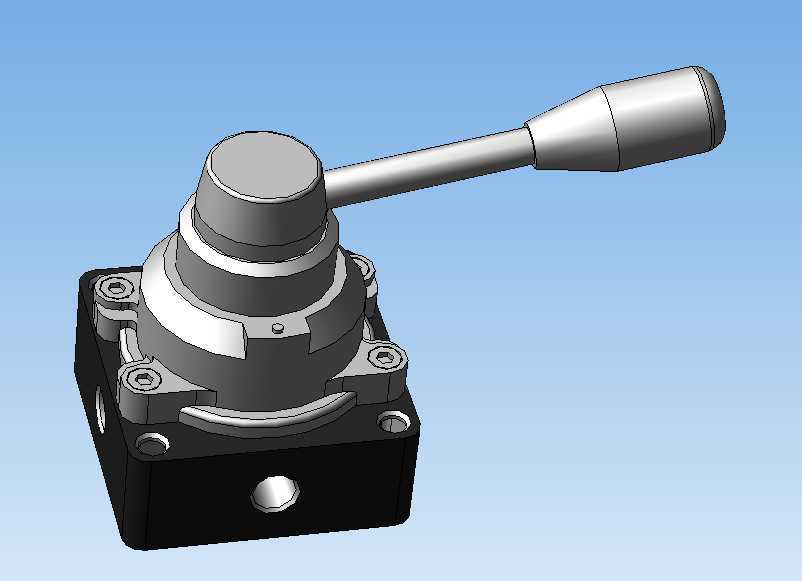

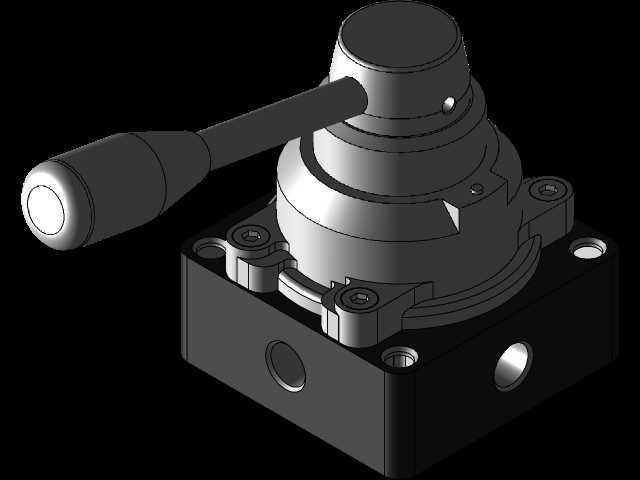

　　这款手动操作的液压控制元件，常应用在中小型液压站、工程机械手动操控支路、工装夹具液压回路、小型液压机具的油路控制场景中，作为人工介入液压系统逻辑控制的核心执行部件，承担着切换压力油流向、控制执行元件启停与换向的实际作用，相比电磁换向阀，它不需要布设控制电路，在防爆工况、野外无供电作业场景、临时液压测试回路中有着不可替代的应用优势，操作人员直接扳动手柄即可完成油路状态切换，反馈直接，故障率低，对恶劣作业环境的适应能力更强。从结构设计逻辑来看，这款阀采用了底板安装的方形阀体设计，底部安装面设置了四个对称布置的安装螺钉孔，安装时可直接固定在液压阀块或者安装基座上，安装孔的位置公差控制在±0.1mm范围内，保证安装后密封面完全贴合，

　　不会出现压力油渗漏的问题；阀体侧面设置的通油口采用标准公制内螺纹设计，可直接与标准液压油管接头连接，通油口的通径匹配额定流量下的油液流速要求，避免通径过小造成的油液节流发热、压力损失过大的问题。上部的操作手柄做了符合人体工程学的锥度造型，握持段直径适配成年人手掌抓握尺寸，表面做了光滑过渡处理，扳动操作时不会出现硌手的问题，手柄与阀芯的连接部位设置了防尘密封结构，可阻挡外界粉尘、水汽进入阀芯配合面，避免阀芯卡滞，延长元件的实际使用寿命。阀芯与阀体的配合采用精密间隙配合设计，配合间隙控制在0.008-0.012mm之间，既保证阀芯扳动时的操作手感顺畅，不会出现卡滞、发涩的问题，又能保证高压油作用下的内泄漏量控制在标准允许范围内，

　　不会因为内泄过大造成系统效率下降、执行元件误动作的问题。阀体上部的多层密封压盖结构，通过阶梯式的密封槽布设O型密封圈与挡圈，可承受系统额定工作压力下的密封要求，在21MPa的常规液压系统工作压力下不会出现外渗漏问题，压盖通过周边的螺钉与阀体紧固，拆卸维护时可直接拆开压盖取出阀芯进行清洗、更换密封件，后期维护成本较低。在实际选型适配时，需要注意这款阀的安装边界尺寸，方形阀体的安装面边长、整体高度（含手柄竖直状态下的总高度）、手柄扳动到最大换向位置时的回转半径都需要提前在布局设计时预留足够空间，避免手柄扳动时与周边管路、其他阀件、设备结构件发生干涉；手柄的操作力矩经过匹配设计，在系统额定压力下扳动力不超过150N，

　　操作人员不需要借助额外工具即可轻松完成换向操作，不会出现操作力过大导致的操作疲劳问题。这款阀的内部流道做了圆滑过渡处理，没有直角急转弯的流道结构，可有效降低油液在阀内部流动时的压力损失，减少油液发热的问题，同时流道的流通面积全程保持一致，不会出现局部截流导致的噪声、气蚀问题，适配常规矿物液压油的工作介质，在正常的液压系统油液过滤精度要求下可长期稳定工作。在三维建模过程中，这款模型完整还原了所有零件的配合关系，包括安装孔的位置深度、密封槽的尺寸公差、手柄的运动行程、阀芯的换向位置，可直接用于液压系统的布局干涉检查、安装模拟、操作空间校核，也可作为液压教学、阀件结构原理演示的数字化模型使用，建模时对所有配合面的公差做了对应标注，结构细节完全按照实际加工要求还原，没有做过度简化，能真实反映元件的实际安装与使用状态。
