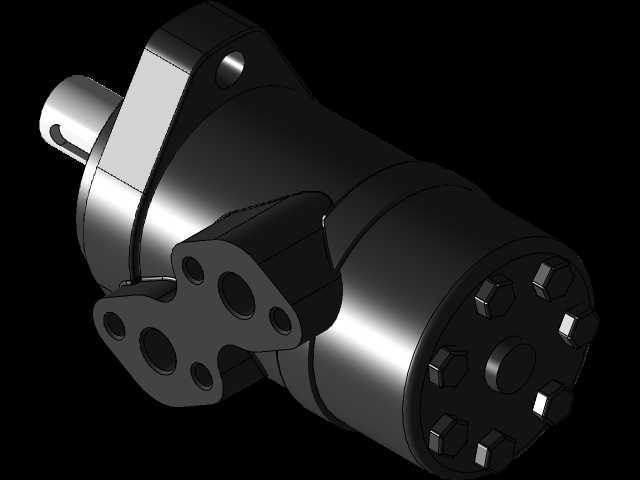

丹佛斯OMP160C摆线液压马达结构

　　在中小扭矩液压传动场景中，这类摆线液压马达的应用覆盖范围极广，从农用机械的割台驱动、小型工程机械的回转机构，到轻工设备的输送辊驱动、环卫车辆的扫盘转动，都能见到同结构产品的身影。它属于低速大扭矩液压马达的典型品类，不需要额外搭配减速机构，就能直接向负载输出转速与扭矩，整套传动链路的结构紧凑度远高于高速马达加减速机的组合方案，在安装空间受限的移动设备上优势格外明显。

　　从功能逻辑上看，这款马达通过配流机构将高压油引入摆线针轮啮合副，利用齿差形成的密闭容腔容积变化，将液压油的压力能转换为输出轴的旋转机械能，整体的启动扭矩效率表现稳定，低速段运转无明显爬行现象，对负载波动的适应性较强，既可以正反向旋转作业，也能在系统过载时通过溢流阀实现保护，不会轻易出现结构损坏。输出轴采用平键连接结构，能够可靠传递额定工况下的扭矩，轴伸部位的密封结构设计兼顾了耐压与防泄漏要求，可承受系统回油侧的背压冲击，避免长期运行后出现油液渗漏问题。

　　设计层面上，这款马达采用端面配流结构，配流盘与转子端面的配合精度经过严格管控，能有效降低高压油的内泄漏量，提升容积效率。壳体采用高强度铸铁材质，既可以承受系统额定工作压力下的结构应力，也能抵御作业场景中的碎石、磕碰等外力冲击，适配户外复杂作业环境。后端盖采用螺栓圆周均布锁紧的结构，装配时可通过控制螺栓预紧力保证各结合面的密封压力均匀，后期维护拆解也十分便捷，不需要专用工装就能完成密封件更换、内部磨损检查等常规保养操作。侧面的安装法兰采用多安装孔位设计，对应的安装止口尺寸符合行业通用安装规范，能够直接替换同规格的其他品牌同系列产品，不需要对设备的安装基座做额外改造，设备运维时的配件替换成本更低。

　　安装边界方面，这款马达的整体径向尺寸控制紧凑，输出轴轴线到安装法兰贴合面的轴向尺寸经过优化，在保证内部摆线副啮合强度、配流结构布置空间的前提下，尽可能压缩了轴向安装长度，适合安装在设备侧壁、机架内侧等空间局促的位置。安装法兰上的孔位位置度公差控制严格，现场安装时不需要反复铰孔调整就能顺利对位，输出轴的同轴度要求符合液压元件安装通用规范，安装时只要保证负载连接部件与输出轴的同轴度在允许范围内，就能避免轴承受额外径向力，大幅延长轴承与密封件的使用寿命。油口的位置布置在壳体侧部，接管方向可根据实际布管需求调整，方便现场布设液压管路，避免管路出现急弯、憋压等问题，减少管路沿程压力损失。

　　实际选型应用中，这类马达常被用于转速范围在每分钟几十转到几百转、输出扭矩在几百牛米区间的作业工况，相比齿轮式液压马达，它的低速稳定性更好，启动效率更高；相比柱塞式大扭矩液压马达，它的结构更简单，采购与维护成本更低，对液压油清洁度的要求也更宽松，适合在作业环境粉尘较多、维护条件有限的户外设备上使用。建模过程中，对摆线针轮的啮合齿形、配流盘的油槽位置、密封沟槽的尺寸公差都做了精准还原，能够直接用于液压系统的装配干涉检查、安装基座的配套设计，也可以作为液压传动教学、设备维修培训的直观演示模型，帮助技术人员快速理解这类马达的内部结构与装配关系。
