废金属收集液压夹液压系统回路设计

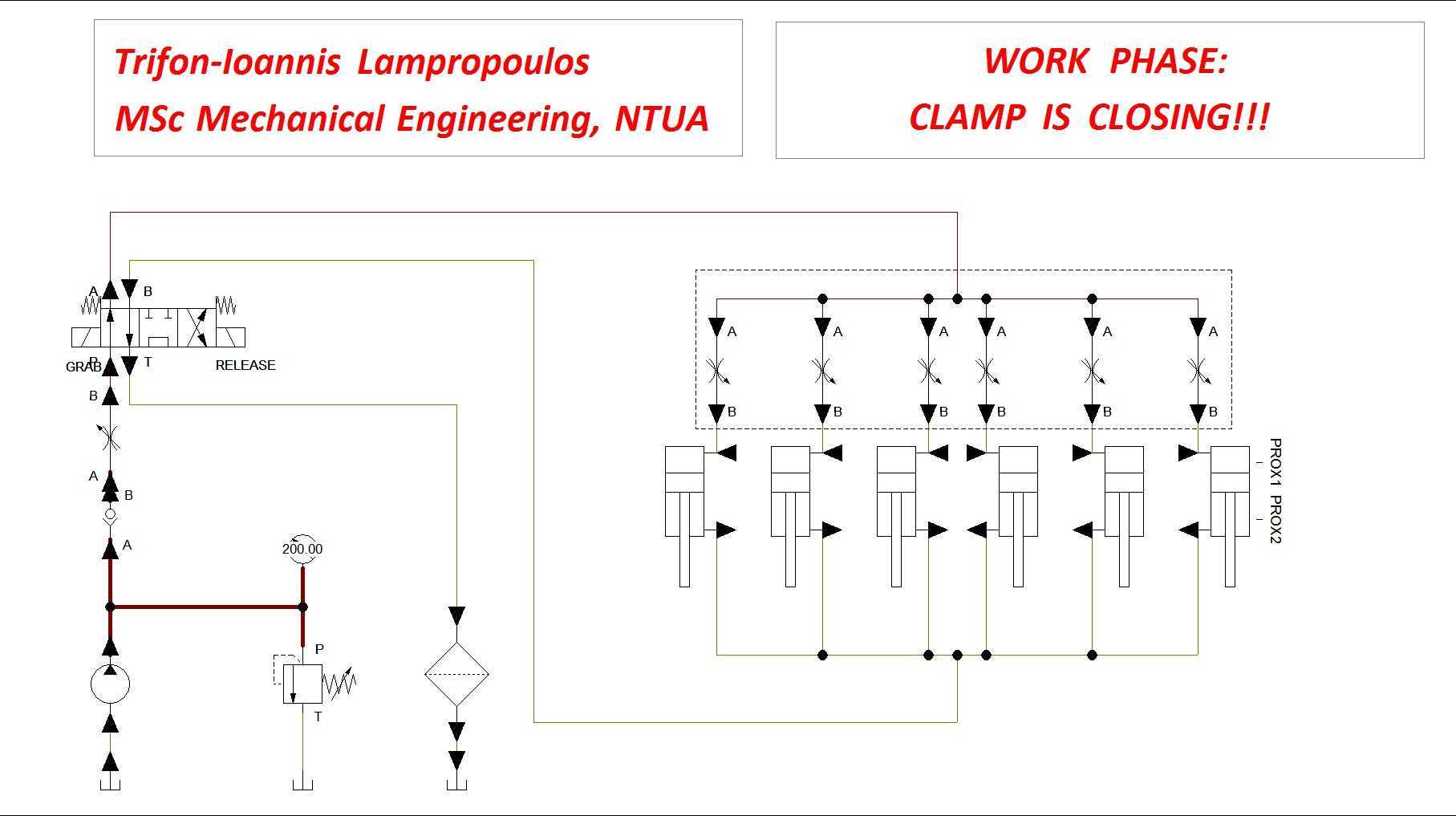

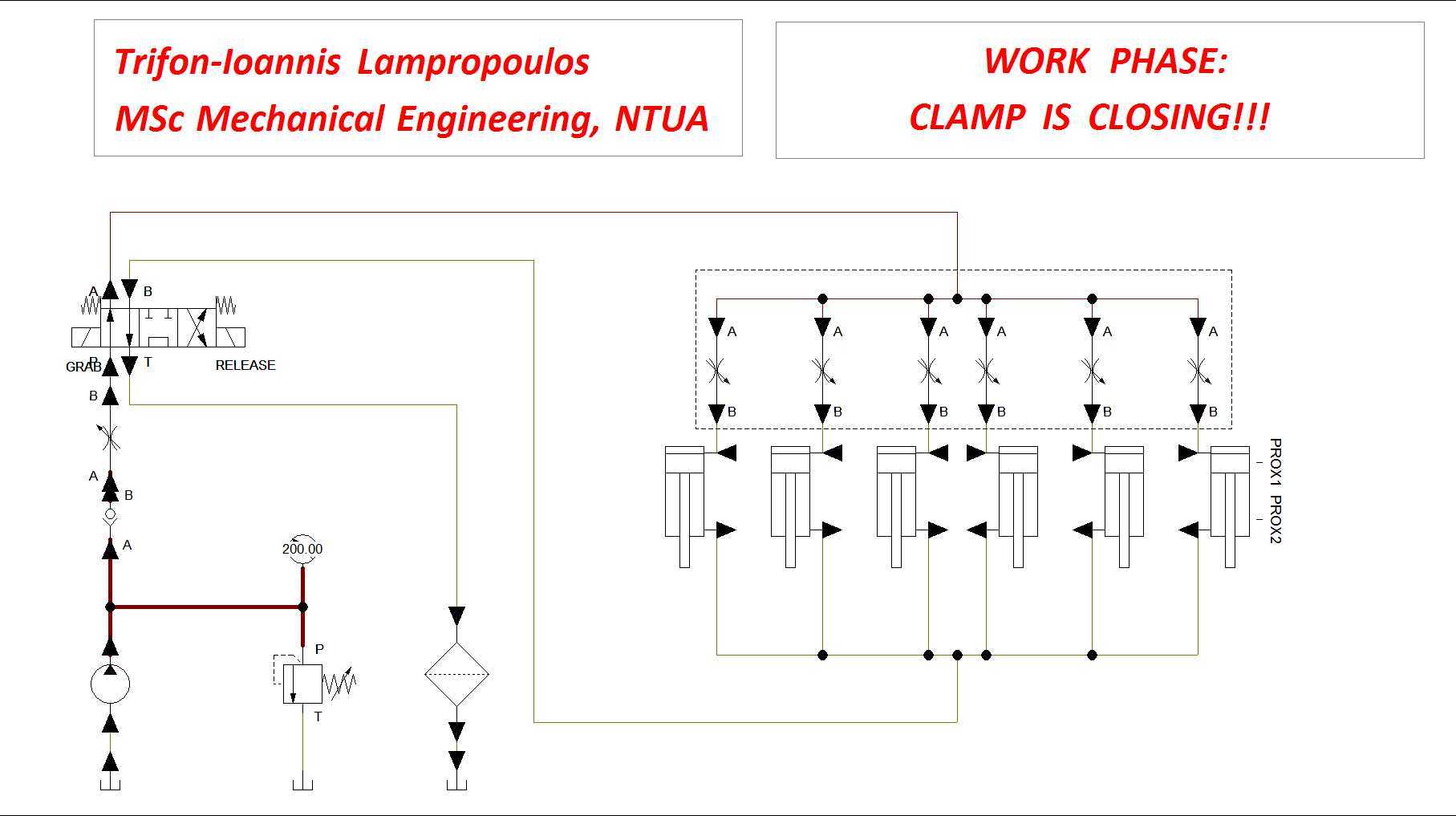

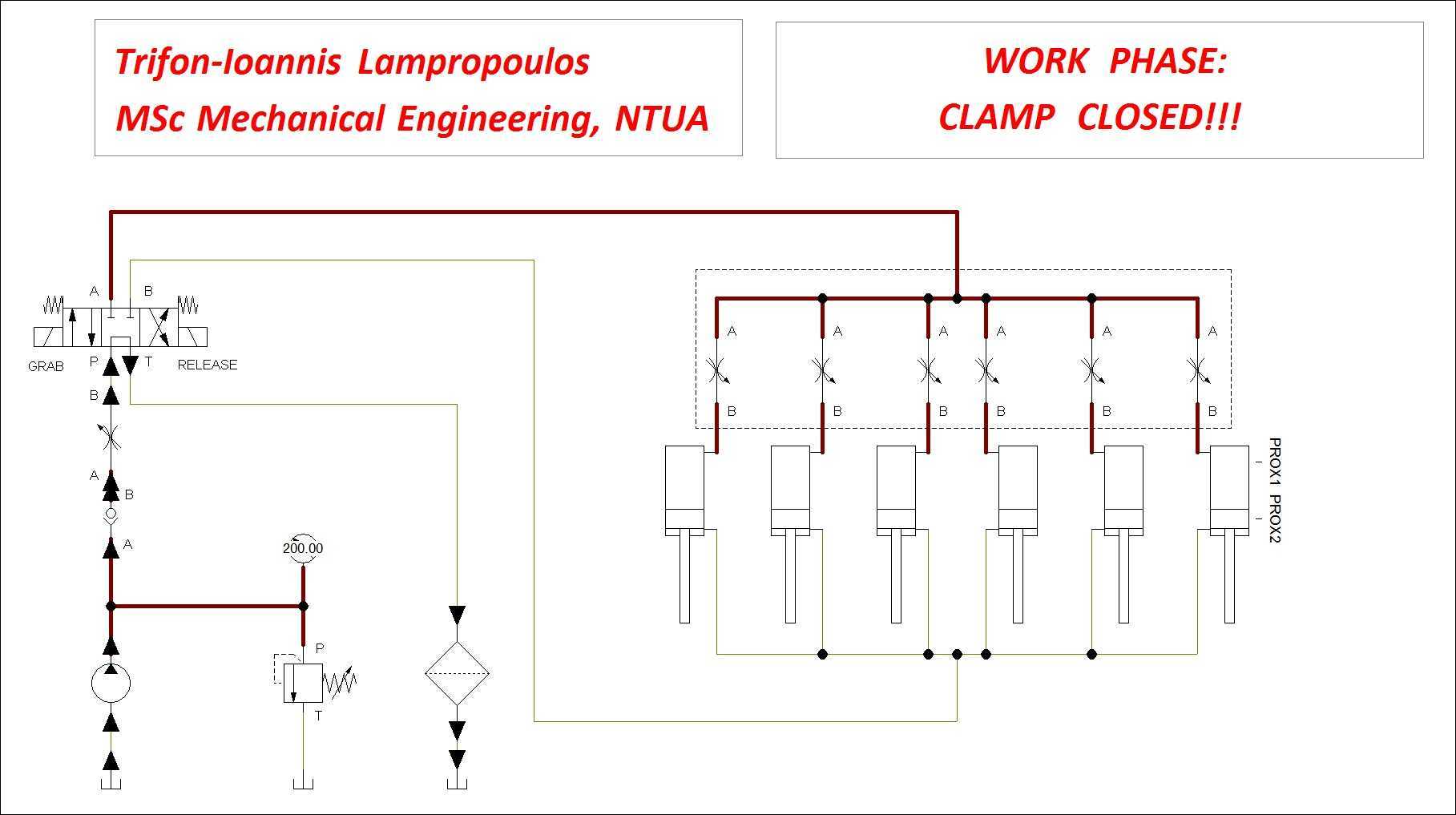

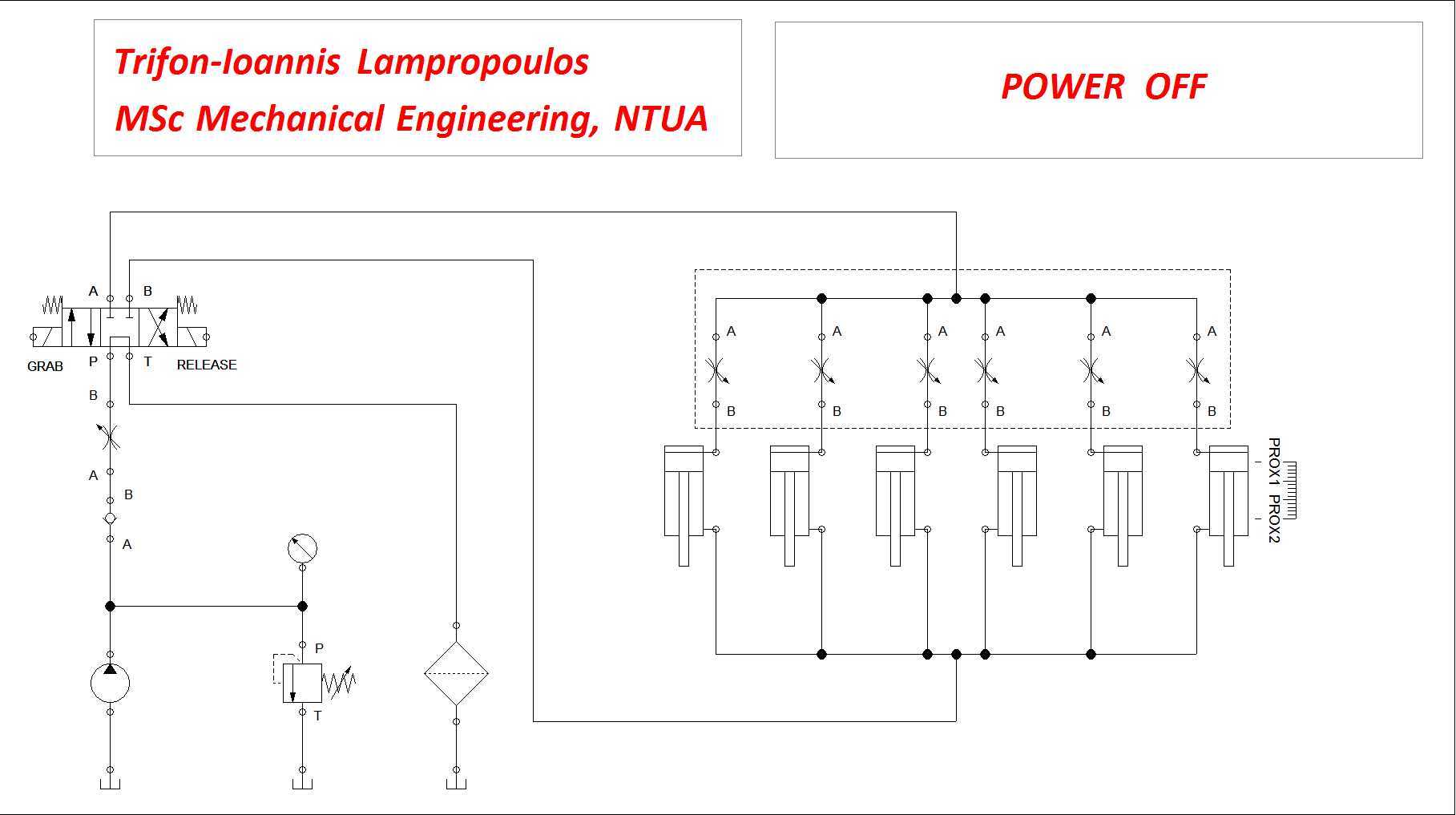

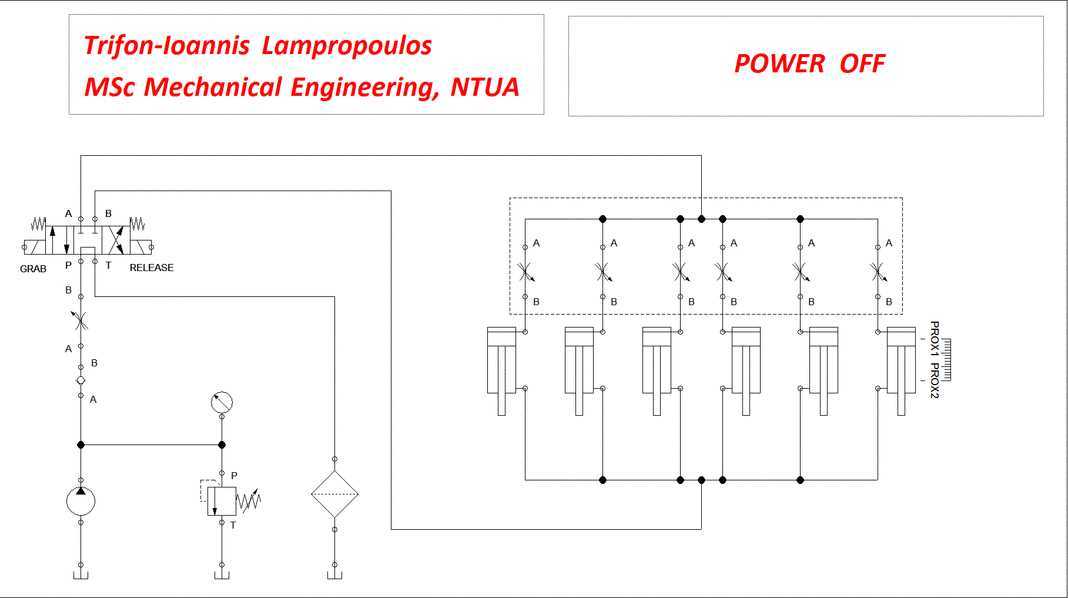

　　这套液压回路针对废金属回收场景下的夹料执行机构设计，核心服务于5000Kg级液压废料夹的动作控制，适配废钢分拣、金属边角料归集、报废金属件转运等工况，这类工况普遍存在负载波动大、多执行机构需要同步动作、作业过程中需要频繁启停保压的特点，常规的单缸直驱回路很容易出现夹取力不足、多缸动作不同步导致夹爪偏载、带载下滑等问题。从回路的功能配置来看，进油侧设置了定量泵作为动力源，配套的溢流阀承担系统定压与过载保护作用，泵出口的过滤器负责拦截油液中的金属碎屑、密封磨屑等杂质，避免杂质卡滞节流阀、换向阀的阀芯，适配废金属处理现场油液容易被金属粉尘污染的使用环境。主回路的第一节流阀承担总流量调节功能，可根据夹取物料的密度、重量调整总供油流量，

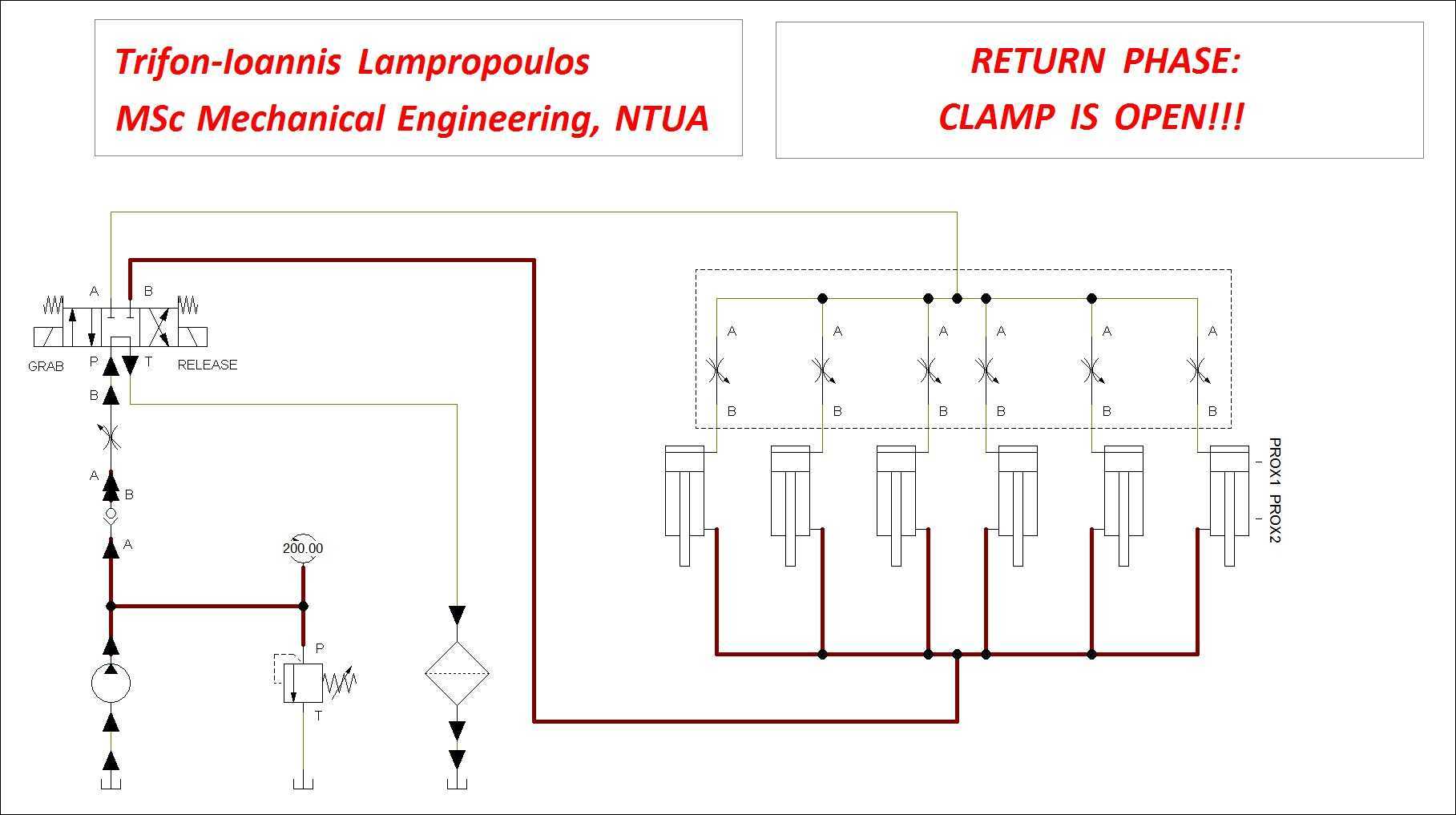

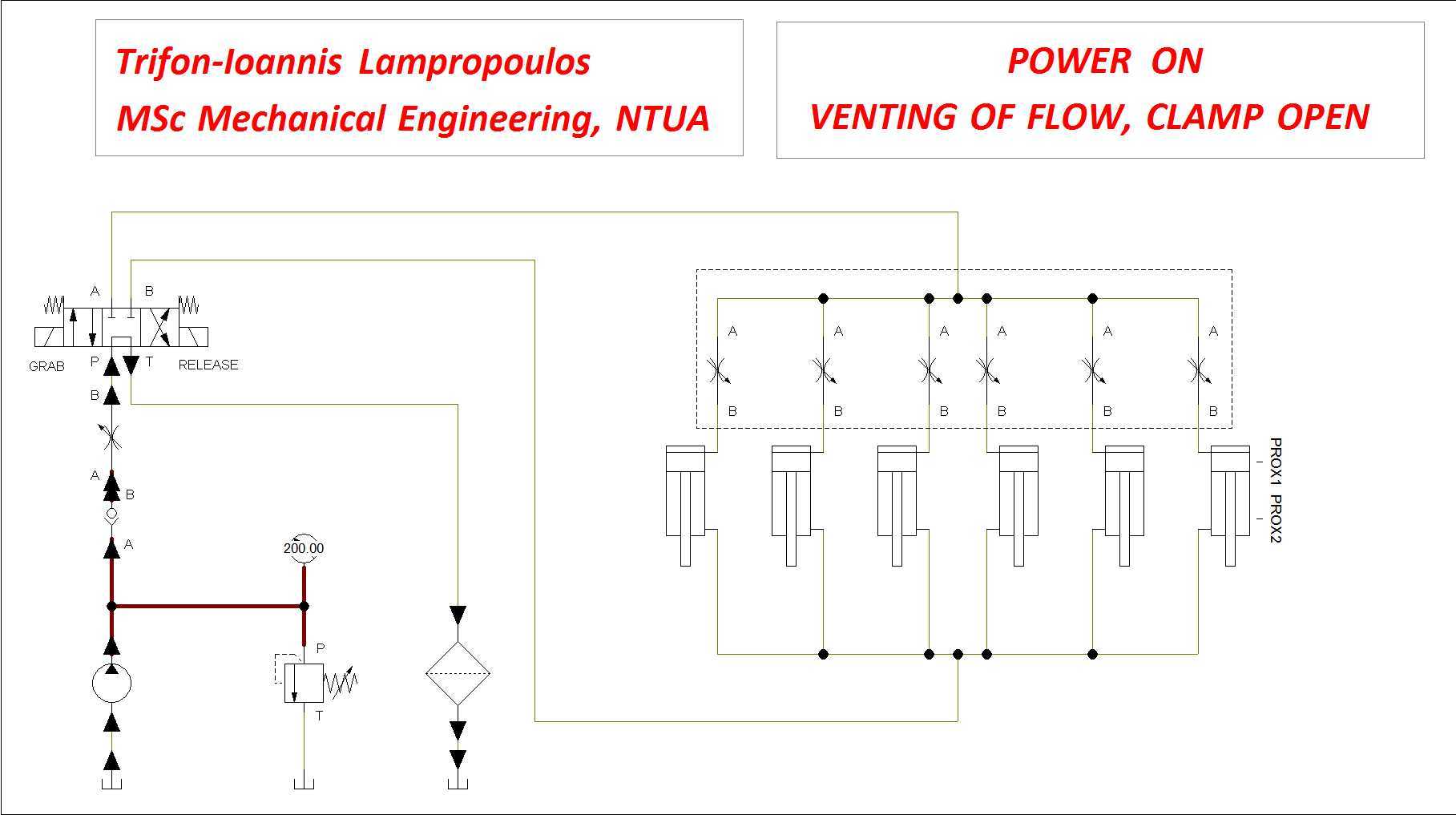

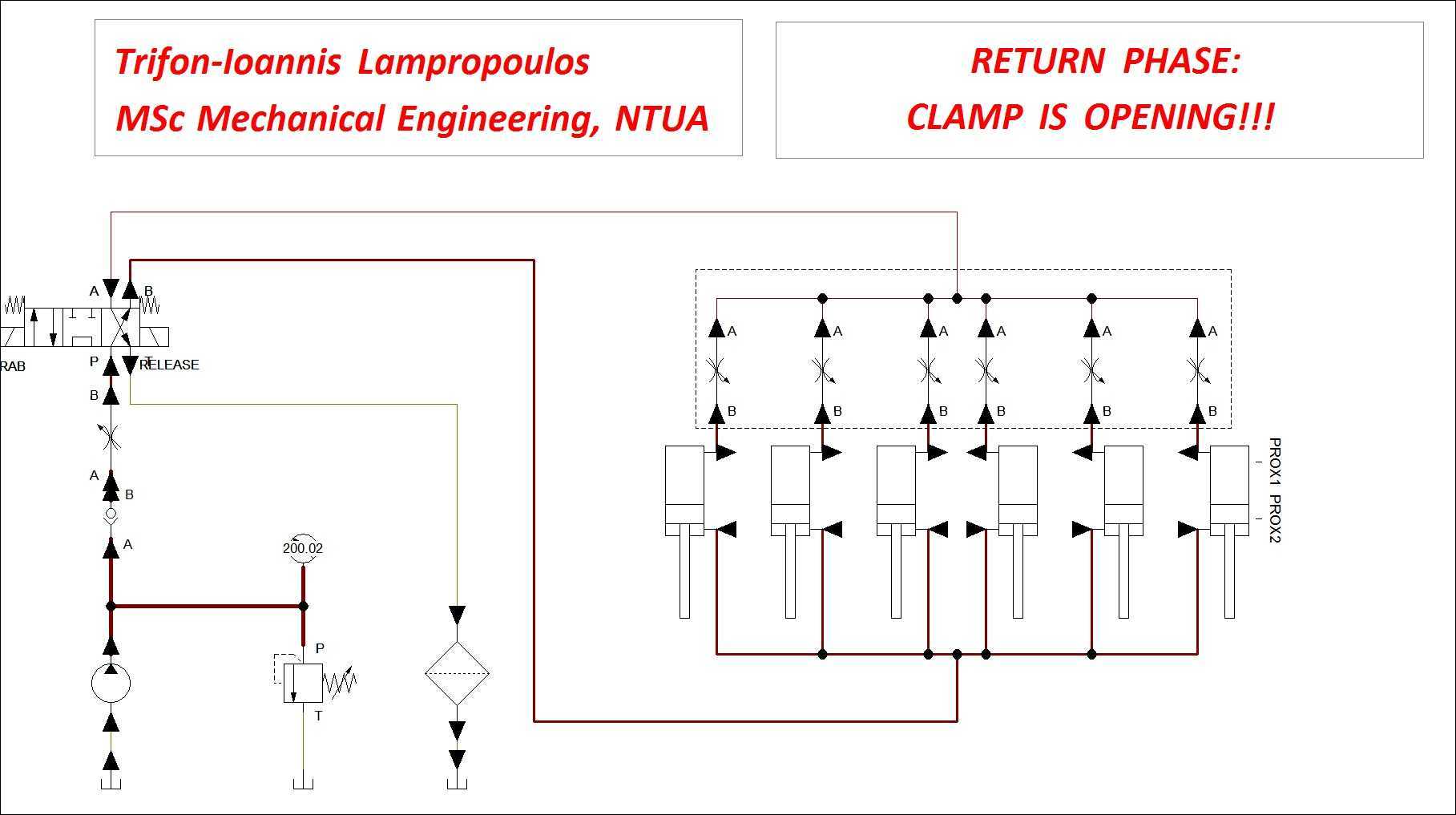

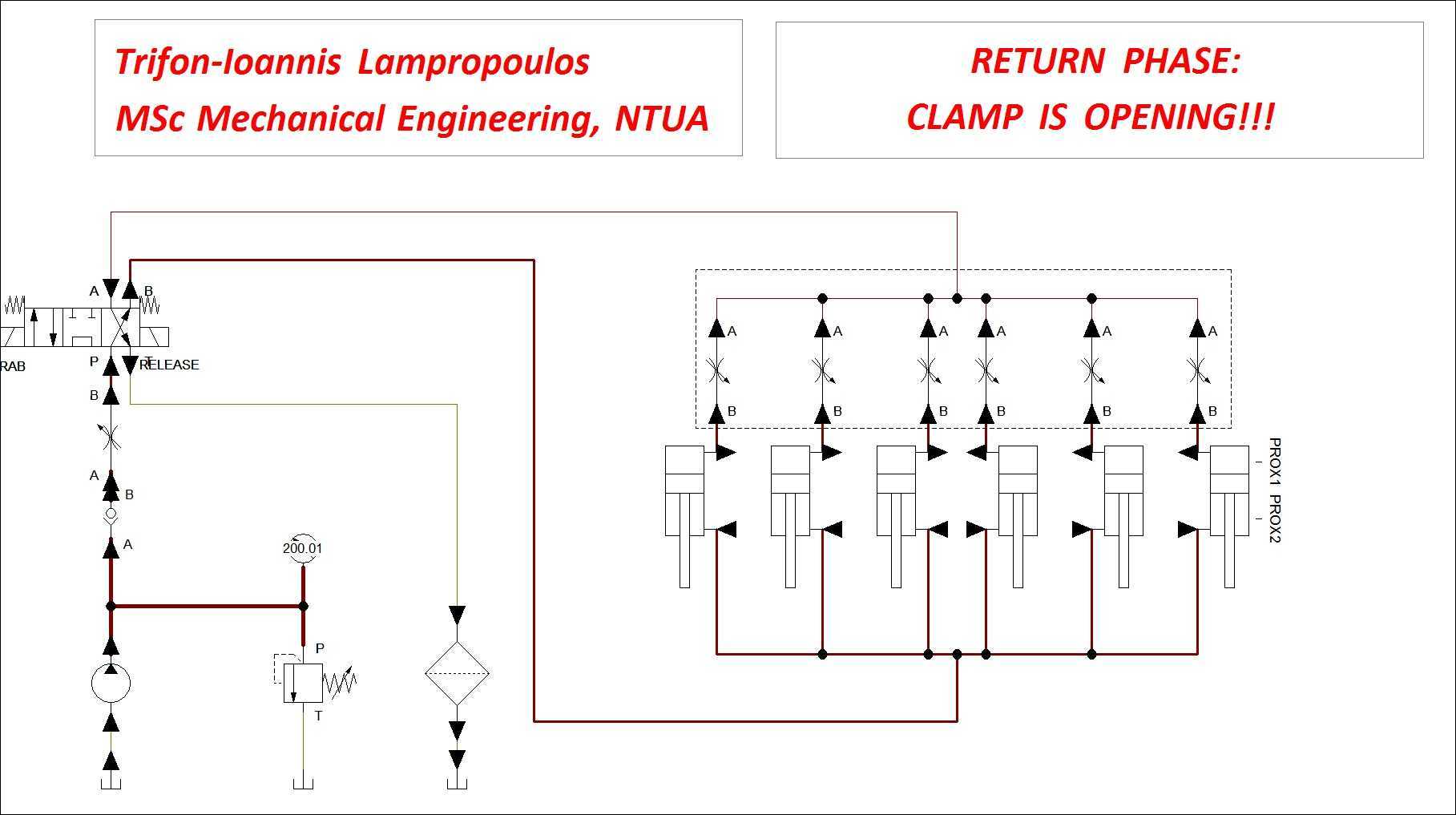

　　匹配不同工况下的夹爪开合速度，避免空载开合速度过快带来的冲击，也能防止重载夹取时流量不足导致的夹取力不够。分流集流阀组采用六边形集成式阀块设计，将五个节流单元集成在同一阀块上，直接对应五组夹紧油缸的供油控制，这种集成式设计省去了多组独立节流阀的外接管路，减少了管路接头的泄漏点，同时能保证五个油缸的进油流量偏差控制在允许范围内，实现多组夹爪油缸的同步动作，避免单个油缸先动作导致夹爪偏斜，夹取不规则废金属时出现物料脱落的问题。换向阀组采用统一的中位机能配置，中位时各油缸的工作腔直接卸荷，配合主回路的卸荷路径，在系统处于待机状态时，泵输出的油液可以直接低压卸荷，减少无作业状态下的功率损耗与系统发热，适配废料处理设备间歇作业、

　　待机时间占比不低的使用特性。从安装边界来看，整套阀组采用板式安装结构，阀块的安装孔位按照标准液压阀的安装尺寸设计，可直接固定在液压夹的本体安装座上，不需要额外设计过渡安装板，阀块的进出油口采用标准公制螺纹连接，和油缸、泵、阀的管路接口尺寸匹配，现场布管时不需要额外制作过渡接头。油缸的安装尺寸匹配5000Kg级夹爪的铰接点位，缸径、杆径的参数经过负载计算，单缸输出推力满足总夹取力分摊到单个爪点的负载要求，同时油缸的行程匹配夹爪的开合角度范围，不会出现行程不足导致夹爪无法完全张开、或者行程超量导致夹爪过位碰撞的问题。回路中设置的压力表可实时监测系统工作压力，现场操作人员可根据压力读数判断夹取负载是否在额定范围内，避免超载夹取导致油缸、

　　结构件过载损坏。回油侧的过滤装置可对回油进行二次过滤，将油缸、阀件磨损产生的杂质拦截在回油路径上，避免杂质回到油箱再次进入泵的吸油侧，延长整套液压系统的维护周期。这套回路在设计时充分考虑了废金属处理现场的维护便利性，所有阀件均采用标准通用型号，出现故障时可直接更换同规格标准件，不需要定制特殊配件，阀块的流道设计经过压降计算，多缸同时动作时不会出现局部流道压损过大导致的供油不足问题，同时在保压工况下，阀件的内泄漏量控制在允许范围内，夹取物料停留时不会出现夹爪缓慢松脱的问题。
