皮带传动卧式储气罐空气压缩机组

　　这套压缩空气机组的三维建模，完全贴合中小型加工车间、汽修门店、小型装配工位的实际使用需求做结构还原，建模过程中优先考虑了现场安装的边界约束，没有做脱离实际的理想化结构处理。从实际应用场景来看，这类机组是分散式气动动力供给的核心设备，不需要铺设长距离的集中供气管路，接上电源就能为工位上的气动扳手、气动螺丝刀、吹尘枪、小型气动夹具提供稳定的压缩空气，在汽修门店里还能兼顾轮胎充气、喷漆工位的气源供给，适配的工况覆盖了从0.4MPa到0.8MPa的常规气动工具压力需求。

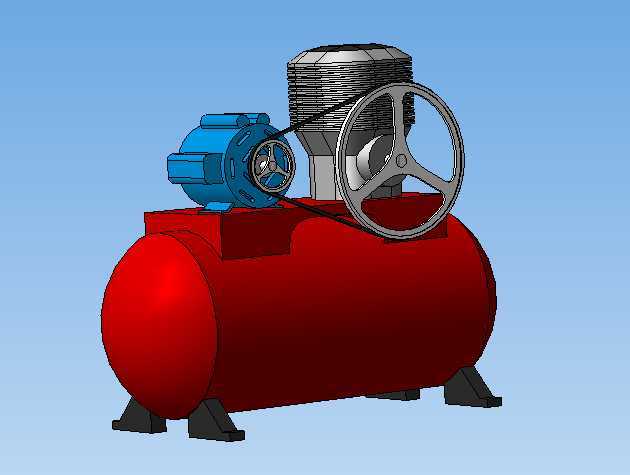

　　建模时的结构设计思路完全遵循实物的装配逻辑，首先确定卧式储气罐的主体轮廓，储气罐采用椭圆封头的圆柱形罐体结构，底部的三个支撑脚（前端两个、后端一个）的安装孔位做了精准还原，安装时只需要在硬化地面打膨胀螺栓固定即可，不需要额外做混凝土基座，整体安装边界的宽度控制在0.8米以内，长度不超过1.2米，高度控制在1米上下，完全适配普通车间的工位角落摆放，不会占用过多的生产操作空间。传动部分采用皮带减速结构，电机输出轴端的小带轮和压缩机机头端的大带轮通过三角带连接，带轮外侧加装了金属防护罩的安装位，避免运转过程中异物卷入传动结构，也能防止操作人员误触转动部件，大带轮上集成的手摇轮结构也做了细节还原，这个结构在设备检修盘车、初始调试时可以手动转动带轮，检查机头内部的活塞运动是否顺畅，不需要通电就能排查卡滞问题。

　　功能特性上，这套机组的储气罐承担了稳压、储气、初步冷凝分离液态水的作用，建模时预留了安全阀、压力表、排污阀、出气球阀的标准安装接口位置，机头部分的散热鳍片结构做了等比例还原，运转时依靠自然风就能满足散热需求，不需要额外加装冷却水路，降低了安装和维护的复杂度。电机采用卧式安装结构，通过螺栓固定在储气罐上方的安装支架上，支架上预留了电机位置调节的长圆孔，方便后期更换三角带时调整皮带张紧度，不需要拆解其他部件就能完成维护操作。

　　建模过程中特意核对了实际设备的装配干涉问题，比如皮带运转的轨迹和储气罐罐体、电机支架之间预留了足够的安全间隙，不会出现运转时皮带摩擦机架的问题，支撑脚的位置避开了地面常见的管线铺设区域，出气口的位置设置在罐体侧面靠上的位置，避免罐底沉积的冷凝水随压缩空气进入下游气管，影响气动工具的使用寿命。对于需要做设备布局的设计人员来说，这个模型可以直接导入车间布局的装配文件中，不需要再额外调整安装尺寸，所有外部接口的位置都和实物一致，能直接用来对接气管布线、电源点位布置的设计工作，也可以作为气动系统教学的演示模型，直观展示皮带传动式空压机的整体结构组成和各部件的装配关系。
