立式压缩空气储气接收罐体结构设计

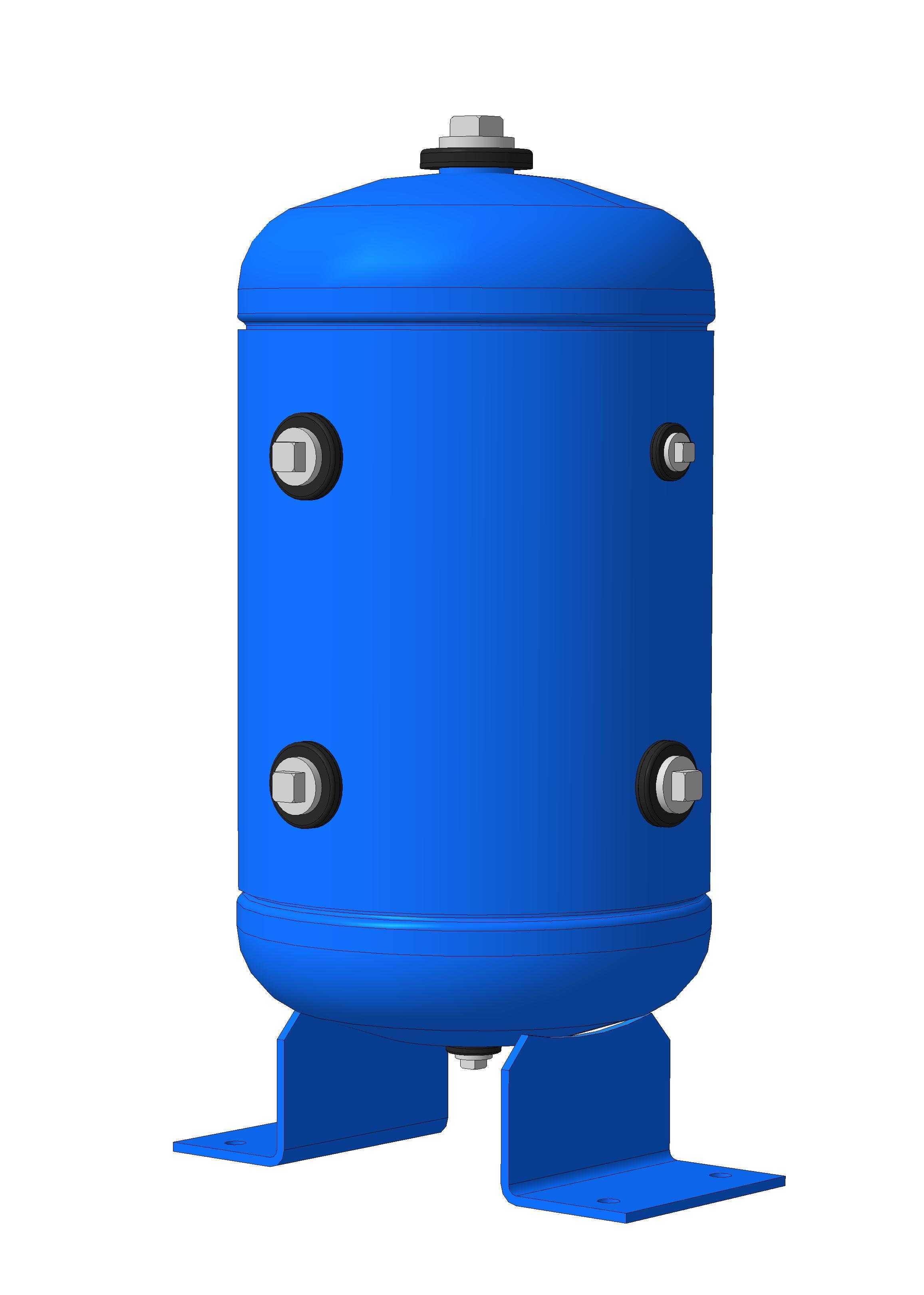

　　在工业气动系统的实际运维与设计环节中，这类立式压缩空气接收装置是气源处理链路里不可或缺的核心辅件，日常多布置在空压机后端、冷冻干燥机与用气终端之间的管路上，承担着缓冲气压脉动、稳定系统供气压力、分离压缩空气中夹带的液态油水杂质的核心作用，广泛适配机械加工车间气动夹具供气管网、自动化生产线气动执行元件气源供给、中小型汽修门店气动工具气源储备、涂装车间喷涂作业稳压供气等多类场景。从结构设计的工程逻辑来看，这款立式罐体采用上下标准椭圆封头与圆柱形筒体焊接成型的结构，这种结构选型是压力容器类储气部件的成熟方案，椭圆封头的曲面过渡能有效分散罐体承压时的应力集中点，避免直角结构在长期交变气压载荷下出现疲劳开裂的问题，圆柱形筒体的加工工艺性好，

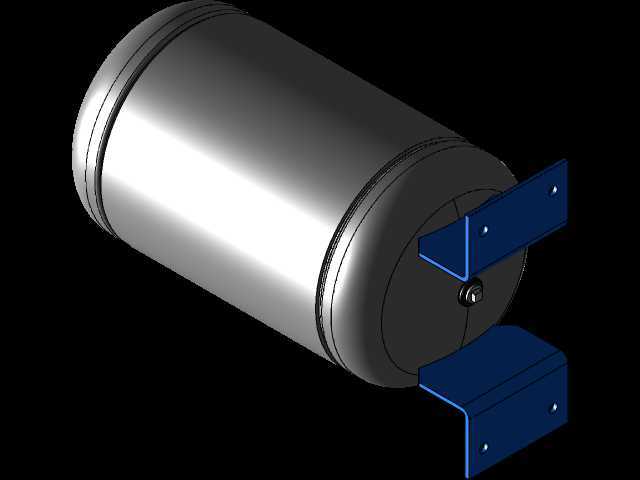

　　卷制成型与环缝焊接的质量更容易管控，也便于后续外表面防腐涂装与接口位置的灵活布置。罐体底部采用两个对称分布的L型支脚结构，支脚与筒体下封头位置采用满焊连接，支脚底板预留了安装固定的螺栓过孔，这种支脚设计相比三腿支撑结构，在安装平面存在小幅不平整的工况下更容易找平，不需要额外加工复杂的支撑底座，安装时只需要在混凝土地面或者设备安装平台上预埋对应规格的膨胀螺栓，将支脚底板锁紧即可完成固定，支脚的高度预留了足够的底部操作空间，方便安装罐体底部的排污阀，日常运维时操作人员可以很方便地在罐体下方操作排污手柄，定期排出罐底沉积的冷凝水与杂质。罐体的接口布局充分考虑了现场管路接驳的实际需求，筒体侧壁对称布置了多组不同规格的内螺纹接口，

　　分别对应进气、出气、压力表安装、安全阀安装的功能需求，接口位置的高度错落设置，避免多管路接驳时出现管件干涉的问题，其中进气口位置略高于出气口，配合罐体内部的气流缓冲空间，能让进入罐内的高速压缩空气充分减速，让夹带的液态杂质在重力作用下沉降到罐底，避免液态水被气流裹挟进入后端的用气设备。罐体顶部设置了主检修接口与密封压盖结构，压盖采用螺栓锁紧配合密封垫片的密封形式，当罐体需要内部检修、清理积垢时，可以拆卸顶部压盖进入内部作业，顶部接口同时也可以作为安全阀的备用安装位，适配不同现场的管路走向需求。建模过程中严格遵循压力容器的常规壁厚设计逻辑，筒体与封头的壁厚取值匹配常规0.8-1.2MPa的工作压力区间，

　　所有焊接位置的焊缝结构都做了符合工程实际的倒角与焊喉尺寸处理，没有出现建模时常见的壁厚突变、焊缝缺失、接口螺纹不匹配的问题，支脚与筒体连接的位置做了加强筋过渡处理，避免罐体满载时支脚根部应力过大出现焊接位置开裂的风险。从安装边界尺寸来看，这款立式罐体的径向尺寸控制紧凑，相比同容积的卧式储罐，占地面积更小，非常适合车间内安装空间局促的气源站布置场景，罐体的总高度控制在常规车间操作空间允许的范围内，顶部接口的高度不需要操作人员登高就可以完成阀门操作与压力表读数，侧壁接口的高度正好适配车间常规1.2-1.5米高度的主管路铺设高度，不需要额外加装过长的转接管路就能完成与车间气源管网的对接。在实际选型应用中，这类立式接收罐体的容积匹配需要结合空压机的排气量与系统用气的峰值波动情况，建模时的接口尺寸、支脚安装孔距都严格对应行业内常用的安装规格，设计人员在做气源站三维布局时，可以直接调用这个模型完成管路干涉检查、安装空间校核，不需要重新测绘建模，能有效缩短气源系统的设计周期。模型的细节处理上，所有接口的内螺纹结构、顶部压盖的锁紧螺母结构、底部排污阀的接口结构都做了还原，没有做过度的简化处理，在做整机设备的气动系统配套设计时，可以直接在模型上对接管路元件、阀组附件，完成整个气路系统的装配校验，避免实际安装时出现管路与设备结构干涉、操作空间不足的问题。
