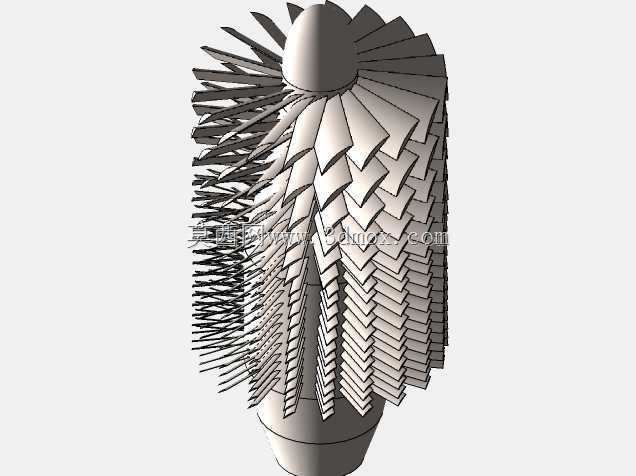

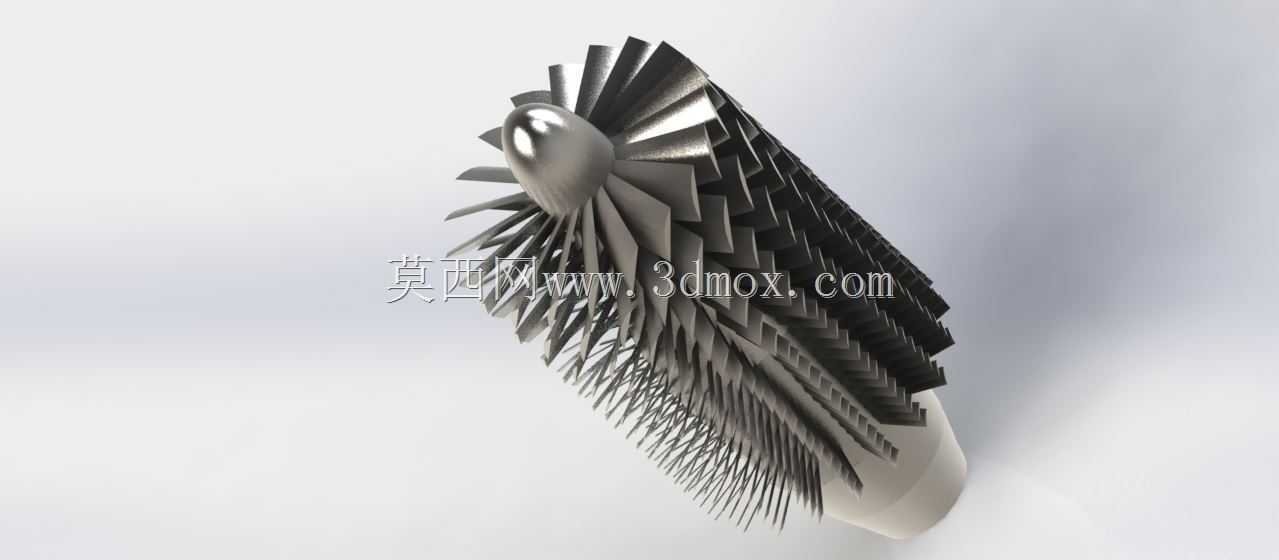

轴流式涡轮机压缩机动叶轮结构设计

　　在航空燃气涡轮发动机、地面重型燃气轮机、工业涡轮增压机组的核心气动单元里，轴流式压气机转子是决定整机压比、效率与喘振裕度的核心部件，本次呈现的动叶轮结构，针对多级压气机的中高压级段工况做了针对性的气动与结构匹配设计。从实际应用场景来看，这类叶轮既可以适配大推力航空涡扇发动机的高压压气机段，也可用于分布式能源系统的微型燃气轮机、工业流程里的大型轴流压缩机，承担着对流入工质持续做功、提升气体压力与温度的核心作用，是整个热力循环里压比提升环节的核心做功部件。

　　从功能特性上看，该叶轮采用了大扭角的三维弯掠叶片设计，沿叶高方向的叶型安装角从叶根到叶顶呈现连续的非线性变化，匹配不同半径处的圆周速度差异，让整个叶高范围内的气流攻角都处于低损失区间，避免叶根处气流分离、叶顶处出现激波损失过大的问题。叶片沿周向采用不等距排布的微调设计，可有效降低叶轮旋转过程中与静叶干涉产生的离散阶次噪声，同时削弱特定频率下的转子振动激励，提升长期运行的结构可靠性。叶身表面做了附面层控制的型面修型，在叶型吸力面的逆压梯度段设置了微小的凸脊结构，可推迟附面层转捩，降低叶型摩擦损失，同时提升大攻角工况下的气流抗分离能力，拓宽压气机的稳定工作边界。

　　设计过程中，首先依据一维热力计算得到的级压比、流量、转速参数，确定叶轮的进口轮毂比、叶顶直径与流道收敛比，再通过通流计算得到沿叶高的速度三角形分布，以此为基础生成各截面的基元叶型，之后通过三维CFD流场仿真反复迭代叶型的弯掠量、安装角与型面厚度分布，优化流道内的激波位置与二次流结构，让级效率达到设计指标的同时，保证喘振裕度满足机组变工况运行的要求。结构设计层面，叶根采用了纵树型榫头连接结构，榫齿的接触角、齿距与圆角都做了应力均化设计，可有效传递叶片旋转产生的巨大离心力，同时保证装配时的叶片可更换性，降低运维成本；轮盘部分采用了等强度设计思路，轮盘截面厚度从中心到轮缘呈现渐变过渡，在保证离心应力低于材料许用值的前提下，尽可能降低转子整体重量，减小转子的转动惯量，提升机组的加减载响应速度。

　　从安装边界与尺寸配合来看，叶轮中心的定位孔采用了圆柱面加端齿的定位方式，与主轴的配合精度控制在H7/k6的过渡配合区间，保证转子的同轴度要求，避免高速旋转时出现不平衡振动；叶轮的轴向定位采用锁紧螺母加止动垫片的结构，可承受机组启停过程中产生的轴向推力，同时防止螺纹松动；叶顶与机匣之间预留了合理的径向间隙，间隙值综合考虑了转子高速旋转时的离心伸长、热膨胀量以及机匣的变形量，既避免叶顶与机匣发生碰磨，又尽可能减小叶顶间隙泄漏带来的效率损失。在流道匹配上，叶轮的出口流道角度与下游静叶的进口角度做了精准匹配，保证气流以最优攻角进入静叶扩压段，减少动静干涉带来的流动损失。整个转子的动平衡精度按照G2.5级要求设计，在加工完成后需进行高低速动平衡校验，保证在最高工作转速下的振动值符合机组运行标准，可长期在高转速、高温的工质环境下稳定运行，适配不同工况下的压缩做功需求。
