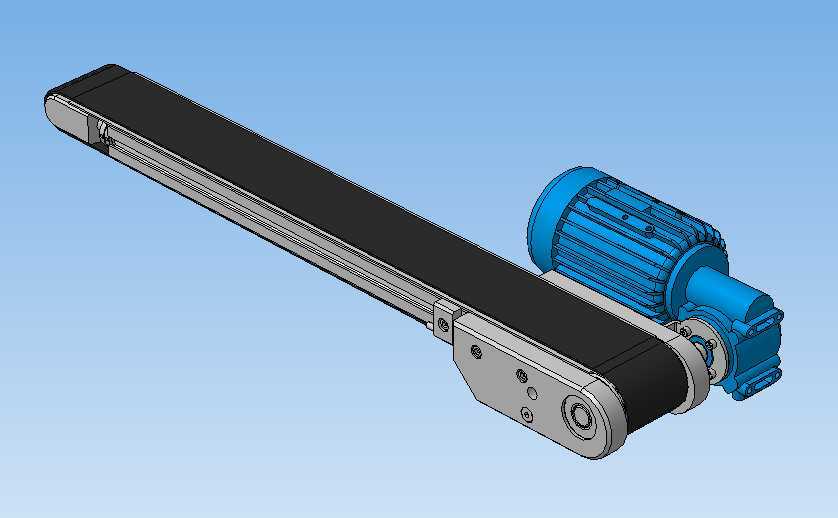

紧凑型侧驱皮带微型输送机构

　　这款侧置驱动的微型皮带输送结构，最初是针对3C电子组装工位间的小尺寸工件转运需求开发的，在实际产线布局里，这类窄幅短行程输送设备的应用场景非常集中：比如贴片元件回流焊后的接驳、小五金冲压件的工序间传递、实验室小型样件的自动化流转，都需要这类占用空间极小、安装灵活的输送单元，相比宽幅的标准皮带线，它的窄幅设计可以直接嵌入工位之间的狭窄间隙，不需要额外改造现有台架的安装空间。从结构设计逻辑来看，驱动单元侧置在输送线体的一端尾部，没有采用传统的端部同轴驱动布局，这样的设计可以大幅压缩线体端部的轴向安装尺寸，在排布多段接驳线体的时候，相邻线体的端部间隙可以控制在极小范围内，避免尺寸偏小的工件在转接位置出现卡滞、掉落的问题。

　　驱动端的电机通过减速结构直接和主动辊连接，省去了额外的链传动或者同步带传动环节，既减少了传动环节的功率损耗，也降低了后续运维过程中需要张紧额外传动件的维护工作量，整体传动结构的集成度更高，运行过程中的振动和噪音也能控制在较低水平，适合在对环境噪音有要求的精密组装车间使用。线体的主体框架采用挤压铝型材拼接成型，型材本身的槽道可以直接用来安装固定传感器、挡停机构、导向条等附属配件，不需要在框架上额外钻孔攻丝，现场安装调整的时候，只需要通过T型螺栓就可以灵活调整附属配件的安装位置，适配不同尺寸工件的输送需求。皮带的张紧结构集成在从动辊端的安装座上，通过两个调节螺钉就可以调整从动辊的前后位置，实现皮带张紧度的微调，同时还能校正皮带的跑偏量，

　　调整过程不需要拆解线体的外护结构，现场运维的操作门槛很低。从安装边界尺寸来看，这款输送线的整体宽度控制在较窄的区间，高度方向因为采用了扁平式的辊筒设计，整体线体厚度可以适配多数标准工作台的台面高度差，安装脚座可以根据现场需求选择固定式或者可调高度式，直接固定在工作台架或者独立支架上都可以，不需要额外制作复杂的安装转接板。皮带表面采用的是平面哑光材质，摩擦力足够带动重量在数公斤以内的轻型工件，不会出现工件打滑偏移的问题，如果有特殊的防滑或者防静电需求，也可以直接替换同规格的不同材质皮带，不需要改动线体的主体框架和辊筒结构，互换性较强。在实际选型应用的时候，这类微型输送线经常多段拼接组成长距离的窄幅输送通道，或者和振动盘、

　　机械手出料位对接，完成小型工件的自动上料输送，因为驱动侧置的设计，线体的非驱动端可以做到非常薄的结构，能够直接伸入到设备的出料口下方，减少工件下落的高度差，避免薄壁类小型工件下落过程中出现磕碰损伤。线体的两端辊筒都采用了密封轴承结构，长期运行过程中不需要频繁加注润滑脂，轴承的密封结构可以阻挡车间内的粉尘、细小碎屑进入辊筒内部，延长整体的使用寿命，适合在多粉尘的冲压、打磨车间周边工位使用。设计过程中特意控制了整体的自重，单人就可以完成整段线体的搬运和安装调整，不需要借助吊装设备，在产线快速迭代调整布局的时候，能够快速完成移位和重新安装，大幅缩短产线调整的停机时间。
