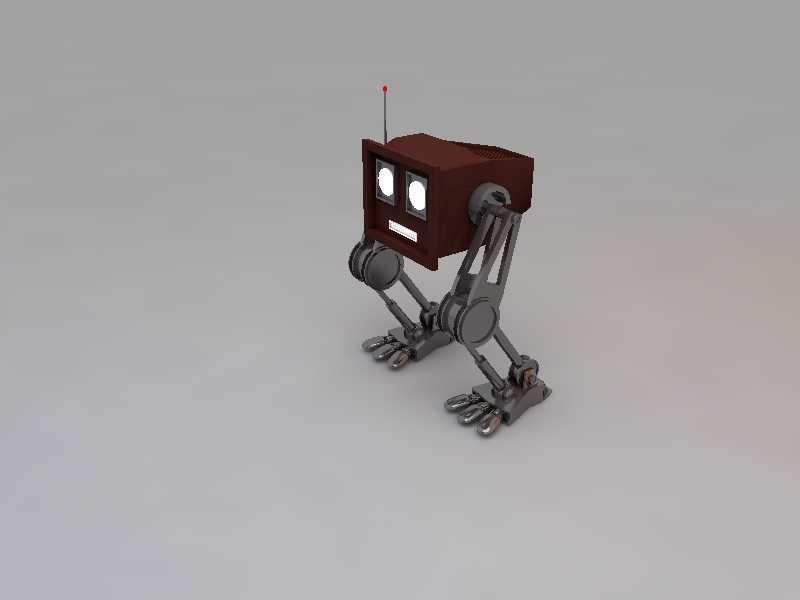

这款双足步行微型仿生机械装置,核心面向狭小空间巡检、教学演示、仿生运动算法验证场景开发,区别于轮式、履带式移动机构,其足式行走结构可适配非平整硬质地面,在存在台阶、缝隙、微小凸起的实验台、管线排布密集的设备舱内部场景中,可完成轮式机构无法实现的越障动作,单足最大越障高度可达到自身髋部高度的22%,适配多数室内实验场景、工业设备夹层的通行需求。从结构设计逻辑来看,整机采用上置躯干舱、下置对称双步行腿的布局,躯干舱为一体化封闭腔体,内部预留了控制板、微型电池、传感模块的安装空间,腔体顶部预留天线安装位,可扩展无线通讯模块实现远程操控,腔体外壳做了斜切收边处理,在降低整机自重的同时,避免行走过程中躯干与腿部关节发生运动干涉。
腿部采用多连杆串联铰接结构,每条腿设置髋部俯仰关节、膝关节、踝关节三个转动副,关节处采用销轴配合耐磨衬套的连接方式,既保证转动灵活性,又将关节径向窜动量控制在0.1mm以内,避免行走过程中出现侧倾失稳;足部为平底仿形结构,底面做了微纹理处理,增大与硬质接触面的静摩擦系数,静态站立时整机重心投影落在双足支撑多边形的形心位置,保证无动力状态下可稳定直立不倾倒。设计过程中优先做了运动边界校核,腿部各关节的转动角度范围做了机械限位,髋部前后俯仰角度范围为-25°至35°,膝关节弯曲角度范围为0°至60°,踝关节自适应转动角度范围为-10°至10°,所有限位结构均与连杆本体一体化成型,无需额外加装限位块,减少装配零件数量。整机装配完成后,
躯干舱顶部距离支撑面的高度为128mm,双足展开最大站立宽度为72mm,前后方向最大步幅为46mm,整机最大外轮廓尺寸控制在85mm×60mm×130mm以内,可顺利通过直径100mm的管道入口,适配狭小空间的通行要求。关节铰接处的销轴均采用标准快拆设计,维护时无需专用工具即可完成腿部零件的拆卸更换,躯干舱与腿部框架的连接采用两颗内六角螺钉固定,装配公差控制在IT7级,批量装配时无需额外修配即可完成组装。从受力角度来看,整机自重控制在210g以内,单腿静态承重可达到500g,预留了足够的载荷余量用于加装传感、摄像模块,行走过程中腿部连杆的最大应力出现在膝关节铰接处,通过有限元校核,采用常规ABS工程塑料制作时安全系数可达到3.2,
满足日常演示、实验场景的使用强度要求。足部的接触面积设计为18mm×32mm,在普通水泥地面、木质桌面、亚克力板面上的静态稳定角均大于18°,可承受一定角度的坡面倾斜不发生滑移。整机的运动逻辑采用重心偏移配合腿部交替摆动的步态规划,结构设计时特意将躯干舱内的电池安装位设置在重心偏下位置,降低整机重心高度,提升行走过程中的动态稳定性,避免迈步过程中出现侧翻。天线安装位位于躯干舱后侧顶部,安装后天线顶端距离支撑面高度为152mm,不会对腿部运动造成干涉,同时可保证无线信号的传输无遮挡。
