协作型工业机械臂关节模组结构

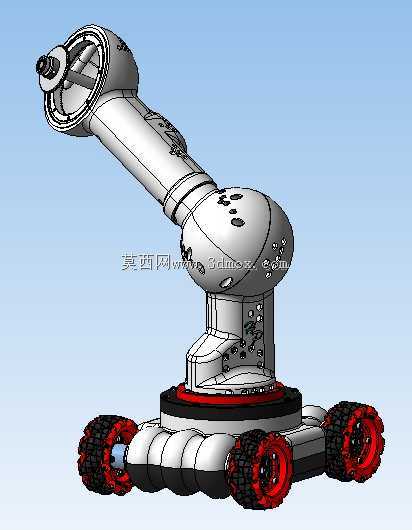

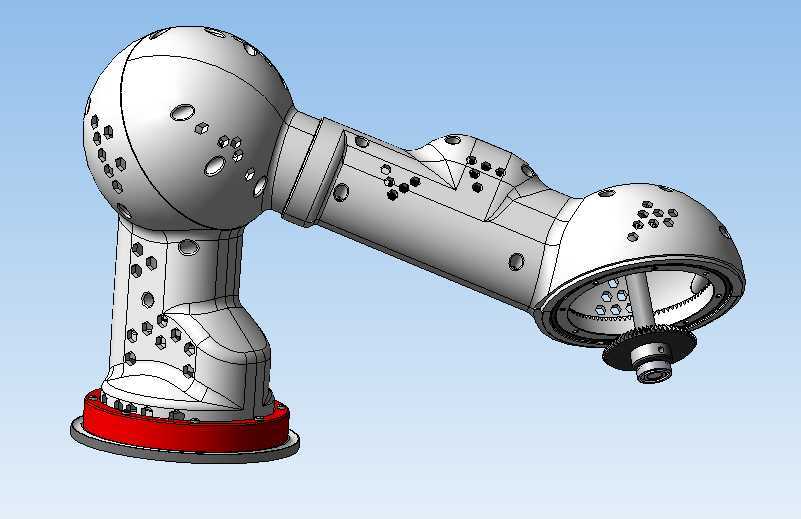

　　在3C电子精密装配、医药实验室样本分拣、轻工业产线上下料这类对人机共融安全性要求较高的场景中，协作机械臂的关节设计直接决定了整机的负载能力、重复定位精度与碰撞安全阈值，本次呈现的关节结构正是面向这类轻量化协作场景开发的核心执行部件。从实际落地的工况需求出发，这类关节需要同时满足紧凑安装空间下的大扭矩输出、运行过程中的低背隙传动、以及意外碰撞时的结构卸力能力，因此在设计阶段就没有沿用传统工业机器人关节的外置走线、分体式连接的方案，而是采用了一体化集成的构型思路。整个关节的基座端采用带红色密封环的法兰安装结构，安装面做了平面度公差管控，可直接适配市面主流协作臂的底座安装孔位，基座与大臂壳体的衔接处做了圆弧过渡处理，

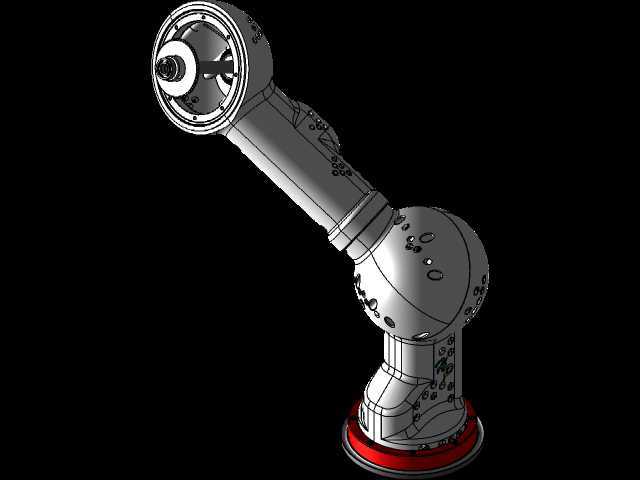

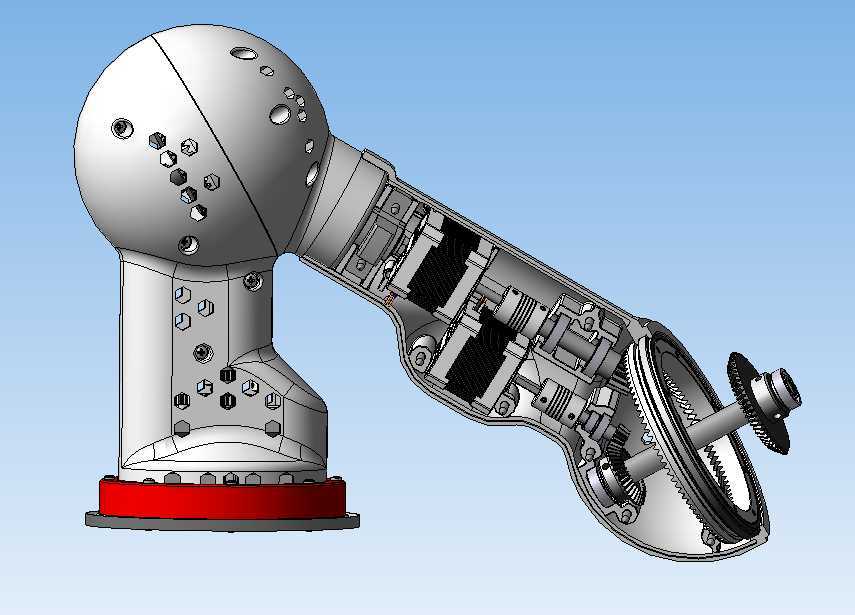

　　既避免了直角结构带来的应力集中，也能在人员误触时减少剐蹭风险。大臂壳体表面分布的多组沉头孔，并非单纯的减重设计，其中部分孔位是内部谐波减速器、伺服电机、力矩传感器的安装定位孔，另一部分则是预留的走线孔与状态监测传感器的安装位，所有孔位的位置度公差都控制在0.02mm以内，保证内部组件装配时的同轴度要求，避免因装配偏差带来的传动磨损与精度损失。关节的球形连接段是整个结构的核心转动部位，内部集成了交叉滚子轴承来承受径向、轴向与倾覆力矩的复合载荷，相比传统的深沟球轴承配对方案，交叉滚子轴承的安装空间更小，刚性更高，能在臂展完全伸展时保证末端的负载稳定性，不会出现悬臂下垂的问题。球形壳体上的密集小孔，一部分是用于固定轴承端盖的螺纹孔，

　　另一部分是用于安装绝对值编码器的对位孔，编码器的安装基准与轴承内圈做了同轴设计，能直接读取关节的实际转动角度，减少传动链带来的反馈误差，提升臂体的轨迹重复定位精度。末端的输出法兰端做了内齿圈集成设计，可直接连接末端快换装置、夹爪、吸盘等执行器，输出端的密封结构采用了双唇形密封圈，能阻挡车间内的粉尘、切削液雾气进入关节内部，延长内部传动组件的使用寿命，同时输出端的轴伸长度做了严格控制，避免末端执行器安装后出现过长的力臂，额外增加关节的负载负担。从安装边界来看，整个关节模组的径向最大尺寸控制在160mm以内，基座安装法兰的孔距符合通用协作机器人的安装标准，不需要对现有产线的安装工位做大规模改造就能直接替换适配；

　　关节的转动范围做了机械硬限位与软限位的双重设计，硬限位块设置在壳体内部的转动路径上，避免软件失效时关节过转拉扯内部线缆，软限位则可根据实际产线的工位布局灵活设置转动角度区间，适配不同的作业空间要求。在结构强度校核阶段，针对关节最容易出现失效的轴承安装位、输出轴根部、基座连接法兰这几个位置，都做了有限元静力学与疲劳仿真，在额定负载10kg的工况下，最大应力出现在输出轴与内齿圈的衔接位置，应力值远低于所选铝合金材料的屈服强度，能满足连续8小时三班倒的产线运行寿命要求。壳体表面采用了阳极氧化处理，相比普通喷漆工艺，阳极氧化层的硬度更高，耐刮擦性能更好，在车间日常维护、臂体调整的过程中不容易出现表面划伤，同时氧化层的绝缘特性能避免内部电气组件出现静电积累，提升电气系统的运行稳定性。这类关节结构的设计逻辑，本质上是在紧凑体积、传动性能、安全属性三者之间找平衡，既不能为了追求小体积牺牲传动刚性与负载能力，也不能为了提升负载盲目加大结构尺寸导致臂体笨重，失去协作机器人灵活部署的优势，每一处孔位的排布、每一段壳体的壁厚、每一个密封槽的尺寸，都是结合实际装配工艺、工况负载、维护需求反复迭代调整后的结果，没有多余的装饰性结构，所有的外形特征都服务于实际的功能需求。
