球面槽轮式间歇转位传动机构结构

　　球面槽轮间歇传动机构是空间间歇分度场景下的核心执行部件，区别于传统平面槽轮机构仅能实现平行轴间的间歇转位，该结构可完成相交轴间的步进式动力传递，在多工位回转加工、球面分度检测、多面位切换作业等场景中具备不可替代的应用优势。从实际工况适配来看，这类机构常被集成在小型专用加工设备的转台驱动端、多工位检测工装的分度单元、球面多工序装配工位的转位模块中，相比采用圆柱槽轮搭配锥齿轮换向的组合结构，球面槽轮可直接完成相交轴的运动转换，省去中间换向传动环节，能有效压缩传动链的累计间隙，提升分度定位的重复精度。

　　整套机构的核心功能是将主动侧的连续匀速旋转输入，转化为从动球面槽轮侧的间歇步进转动输出，主动拨盘上的圆柱销在进入球面槽轮的径向导槽时，会推动槽轮绕自身固定轴线转过固定分度角，当圆柱销脱离导槽后，槽轮上的球面锁止弧会与主动拨盘上的对应凹弧面完全贴合，将槽轮锁止在固定工位位置，避免工位受外力扰动出现偏移。这套结构的分度精度主要由球面槽轮的导槽分度角加工精度、圆柱销与导槽的配合间隙、锁止弧的贴合精度共同决定，设计时会根据工位数量确定槽轮的槽数，常见的4槽、6槽结构分别对应90度、60度的固定分度角，可适配绝大多数4工位、6工位的回转作业需求。

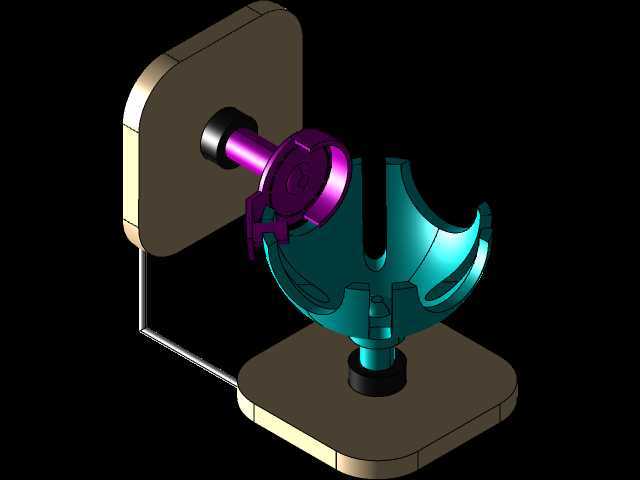

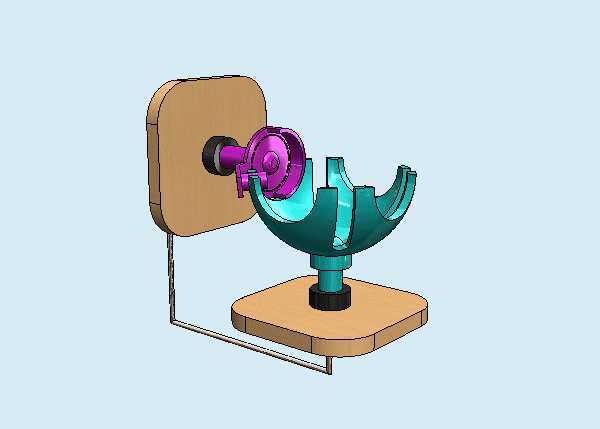

　　从结构设计逻辑来看，主动轴与从动轴呈空间垂直相交布置，两轴的交点恰好落在球面槽轮的球心位置，这一设计能保证圆柱销在进入和脱离导槽的全过程中，销与槽的接触线始终沿球面径向分布，将传动过程中的滑动摩擦占比降到最低，减少接触应力集中带来的零件磨损。主动拨盘的锁止弧采用与槽轮球面完全匹配的内凹球面结构，锁止状态下两弧面的接触包角足够覆盖槽轮的锁止行程，避免锁止阶段出现槽轮窜动。支撑结构采用分体式安装座设计，主动轴侧的安装板与从动轴侧的方形安装底座通过金属弯杆连接成刚性整体，两轴系的安装孔位在加工时一次装夹完成同轴度、垂直度校准，可保证装配后两轴的相交度误差控制在允许范围内，避免因安装偏差导致圆柱销与导槽卡滞、锁止弧干涉等问题。

　　在安装边界与尺寸适配方面，整套机构的安装基准为从动侧的方形底座，底座上预留的安装孔位可直接固定在设备的安装平台上，主动轴输入端可通过联轴器与驱动电机、手动旋钮或者上游传动链的输出轴连接，从动轴输出端可直接连接转台、夹具安装板等执行部件。设计时会根据实际传递的扭矩大小调整球面槽轮的半径尺寸，槽轮半径越大，可传递的额定扭矩越高，但对应的机构整体占用空间也会同步增大，小尺寸规格的该类机构可用于小型检测设备、桌面级加工工装的分度驱动，大扭矩规格则可适配中型装配专机、多工位组合机床的转台驱动。轴系部分采用滚动轴承作为转动支撑，可有效降低转动过程中的摩擦阻力，减少长期运行后的磨损量，锁止弧面的表面粗糙度会控制在合理区间，保证锁止状态下的贴合稳定性，同时避免弧面磨损过快导致锁止间隙增大。

　　在实际选型应用中，这类球面槽轮机构相比棘轮分度、凸轮分度等其他间歇传动结构，具备结构简单紧凑、加工成本低、维护便捷的优势，尤其适合两轴垂直相交、安装空间受限、分度精度要求中等的间歇传动场景。设计建模过程中需要重点验证圆柱销进入导槽时的切入角，避免切入角过大导致机构启动瞬间出现刚性冲击，同时要校核锁止弧的起始与终止位置，保证圆柱销脱离导槽的瞬间锁止弧能及时进入配合状态，避免槽轮出现过冲或者滑位。整套结构的运动过程无额外的辅助锁紧部件，依靠自身型面配合完成锁止，运行可靠性高，在长期连续运行的工况下仅需定期对轴系轴承、圆柱销与导槽的配合面进行润滑维护，即可保证稳定的分度精度与运行寿命。
