槽轮式间歇传动机构三维结构设计

　　这套槽轮间歇传动结构，是自动化分度工位最常用的经典机械构型，日常在多工位转盘装配线、胶片卷片机构、自动机床转位刀架、包装机械的间歇送料工位上都能见到它的身影，核心作用是把主动件的连续匀速旋转，转化为从动槽轮的周期性间歇转动，实现工位切换时的精准停位、转位动作，不需要额外加复杂的电控分度程序，纯机械结构就能保证分度动作的可靠性，在高速轻载的间歇分度场景里，比凸轮分度盘的加工难度更低、装配调试更简便。

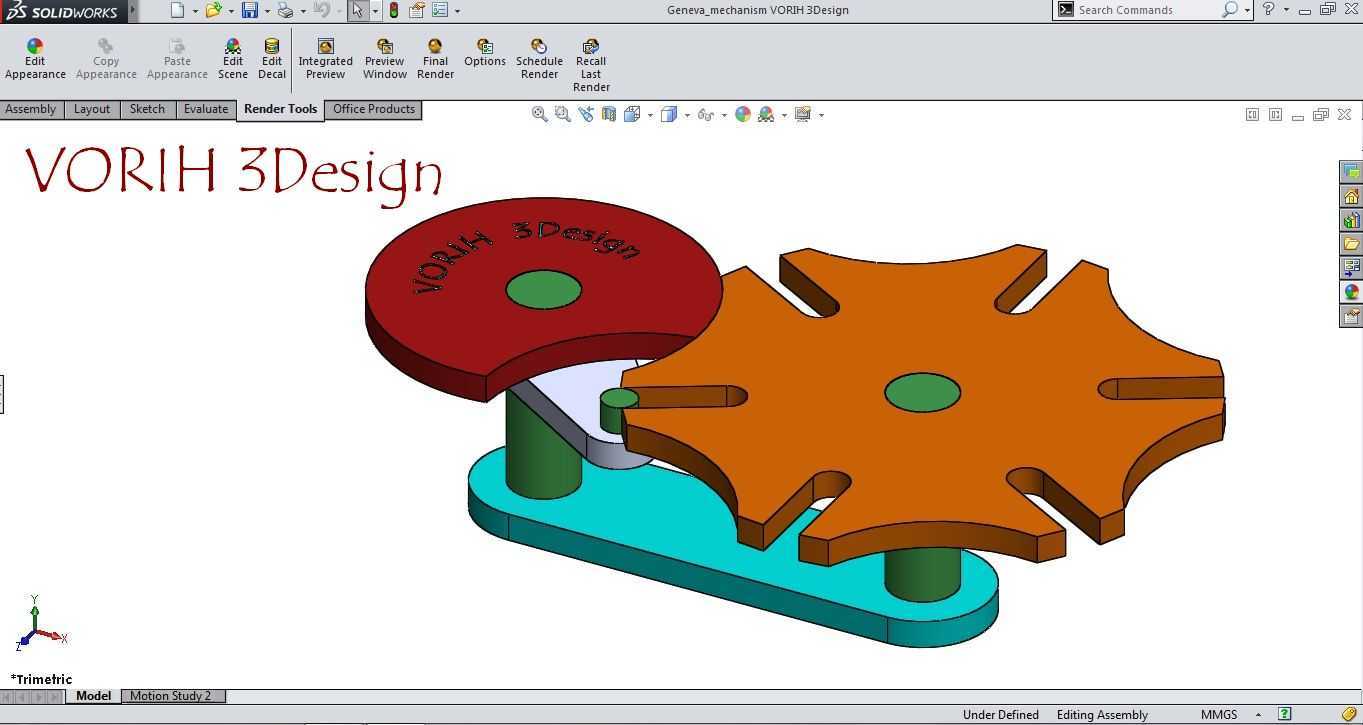

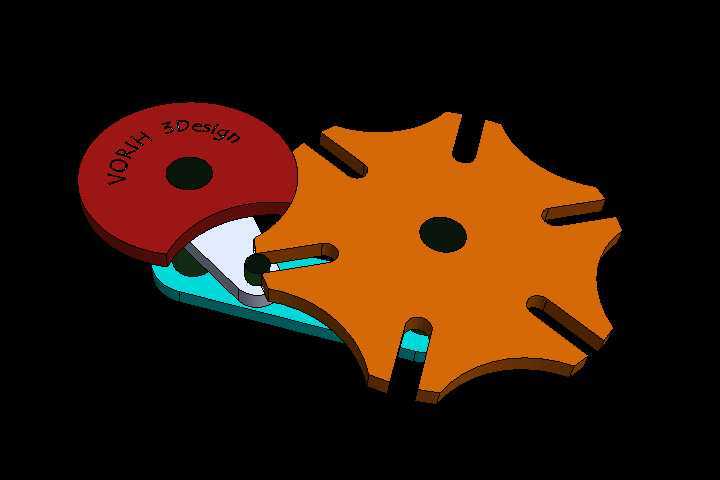

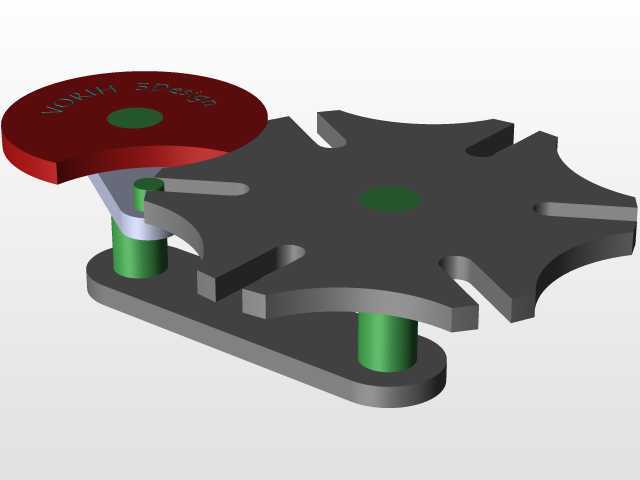

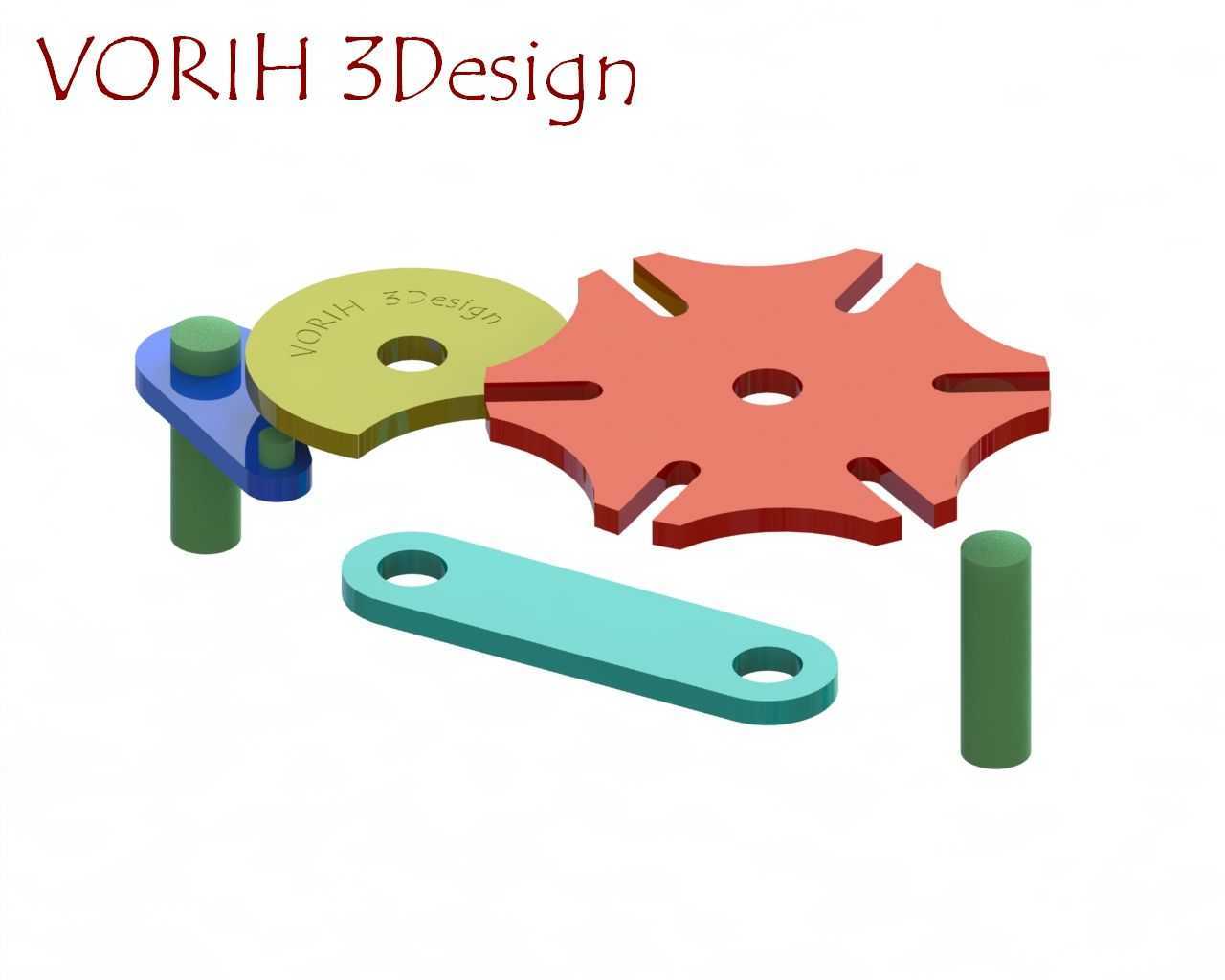

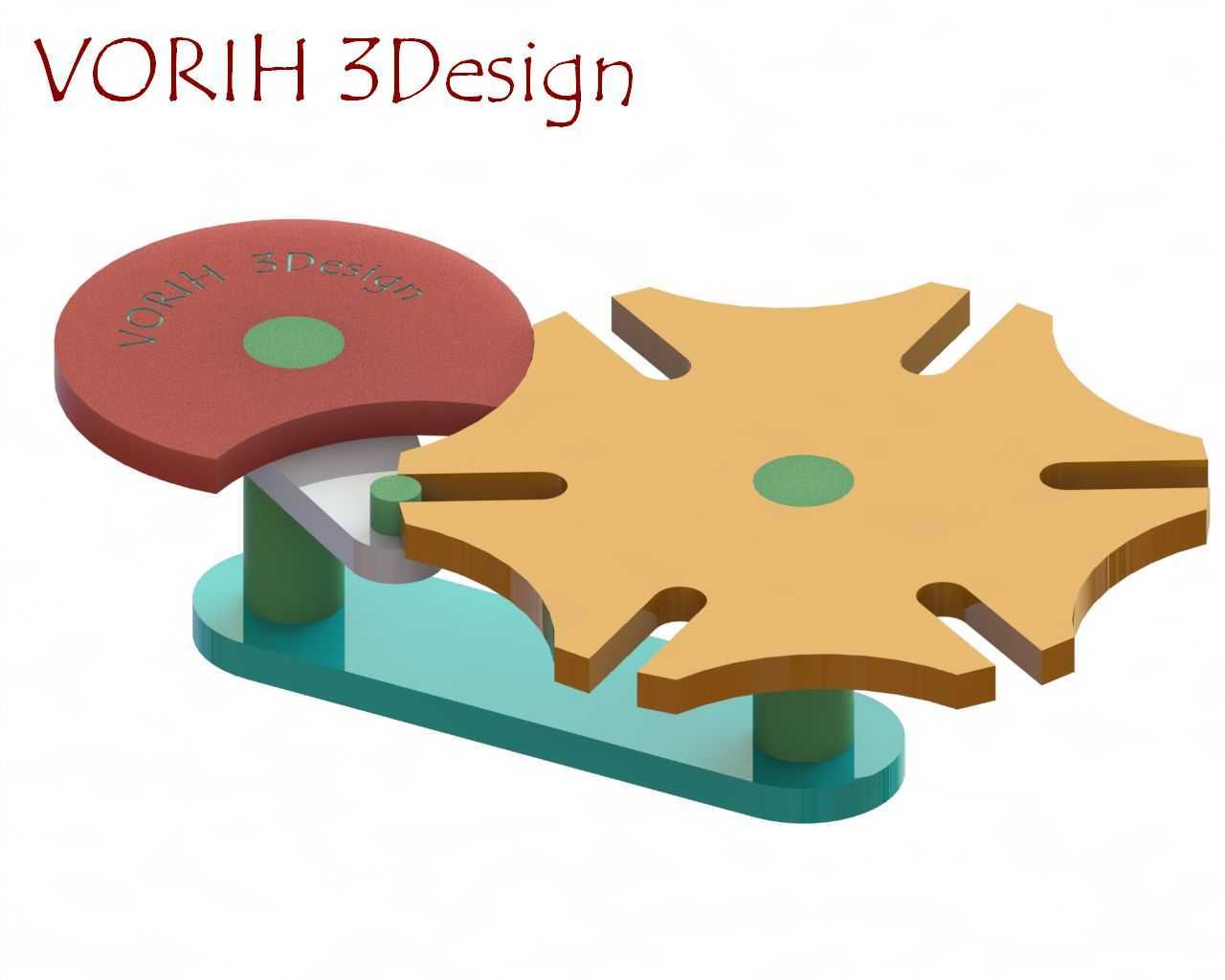

　　从结构组成来看，整套机构包含主动拨盘、带径向槽的从动槽轮、锁止弧组件、安装底座四个核心部分，主动拨盘上的圆柱销在进入槽轮径向槽时，会带动槽轮转过固定角度，当圆柱销脱离径向槽后，拨盘上的凹形锁止弧会和槽轮外缘的凸弧完全贴合，把槽轮牢牢锁止在固定工位，不会因为工位上的作业外力出现偏移，不需要额外加装定位销或者刹车结构就能保证停位精度。设计时首先要确定槽数，这套结构采用6槽构型，对应每次转位60度，适配6工位的自动化作业需求，槽数选择直接决定了动停比，6槽结构的动停时间比约为1:2，能给工位作业留出足够的停留时间，同时转位过程的角加速度变化更平缓，高速运转时的冲击和噪音比4槽结构小很多，适合每分钟30-60次分度的中速工况。

　　建模时特意做了安装边界的适配设计，主动轴和从动轴的中心距按照标准安装尺寸预留，两个轴的轴径都做了标准轴承位的公差匹配，底座上的安装孔位按照通用铝型材安装间距设计，不需要额外做转接板就能直接装在常规的自动化设备台面上。槽轮的径向槽宽度和主动销的直径做了间隙配合设计，单边预留0.02mm的装配间隙，既不会因为间隙过大出现转位背隙，也不会因为过盈导致运转卡滞；锁止弧的配合面做了贴合度优化，锁止状态下两个弧面的接触长度覆盖槽轮凸弧的80%以上，锁止时不会出现窜动。主动拨盘的销位做了动平衡处理，拨盘本身的质心和旋转轴心重合，圆柱销的安装位置做了配重补偿，高速运转时不会出现额外的振动。

　　实际应用中这套结构不需要复杂的润滑维护，配合面采用自润滑材质或者定期加注润滑脂就能长期稳定运行，和棘轮间歇机构相比，它的传动更平稳，转位过程没有冲击噪音，停位精度更高；和伺服电机直接驱动分度相比，纯机械结构的成本更低，不需要编写复杂的分度控制程序，也不会出现电控信号干扰导致的分度错位，在一些对可靠性要求高、成本控制严格的自动化设备上，这种经典槽轮结构依然是首选的间歇传动方案。建模过程中所有配合面都做了干涉检查，转位全程圆柱销和槽壁没有剐蹭，锁止弧切换时没有卡滞点，装配时只需要调整好两轴的中心距平行度，就能直接投入使用，槽轮的厚度和拨盘的厚度按照传递扭矩做了匹配，能承受常规轻载工位的转位扭矩，不会出现槽轮变形或者销子断裂的问题。
