多向拼接式彩色纽扣结构三维设计

　　这款多向拼接式扣件结构，最初的设计需求来自户外装备快拆组件的迭代项目，当时需要一款能同时实现三个正交方向快速卡接、同时具备一定装饰属性的连接扣件，替代传统单轴向纽扣在多织带交汇位置的堆叠安装问题。从实际应用场景来看，这类结构不仅可以用在户外背包的织带交汇节点，实现肩带、腰带、外挂附包带的快速拆装调整，也可适配潮牌服饰的装饰性扣件、模块化箱包的拼接节点，甚至在小型教具、益智拼接玩具的结构件上也能找到适配场景，相比传统单轴纽扣只能实现两个面的扣合，三轴向的结构设计能让多部件交汇位置不需要叠加多个扣件，减少安装位的凸起厚度，提升使用时的贴合度。

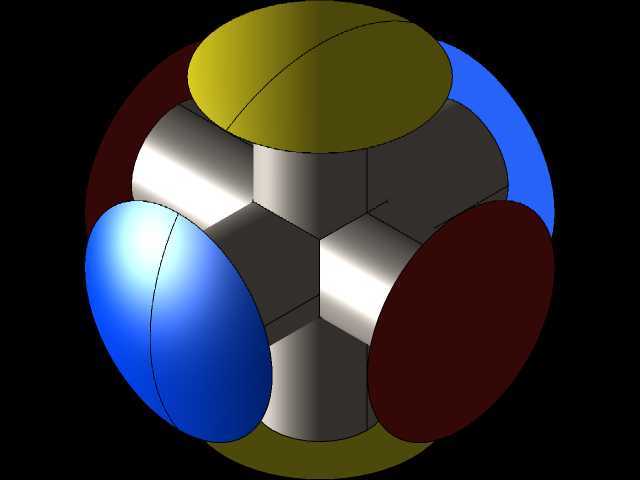

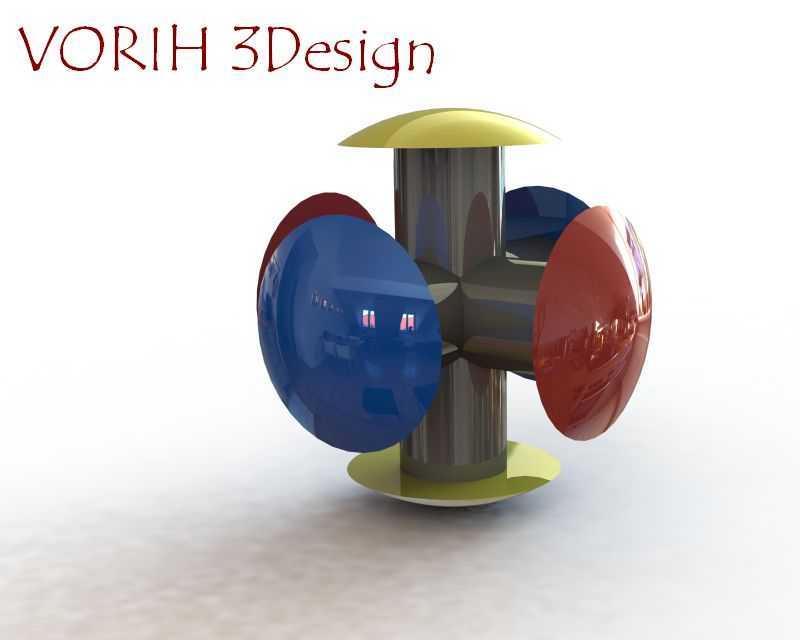

　　设计过程中最先确定的是中心十字交叉的轴体结构，三个方向的轴径保持一致，确保每个方向的扣合帽可以通用互换，降低后续开模生产的零件种类，轴体根部做了R0.8的圆角过渡，避免应力集中导致的轴根断裂，毕竟这类扣件在实际使用中经常会承受各个方向的拉扯力，直角过渡的轴根在反复受力后很容易出现疲劳裂纹。每个方向的扣合帽采用了碟形设计，也就是外边缘薄、中心厚的圆弧曲面，一方面碟形的曲面能在扣合后和织物或者织带表面形成更大的压紧接触面积，避免织带因为局部压强过大出现磨损起毛，另一方面曲面的外形也比平面扣帽更有辨识度，不同方向的扣帽采用差异化的配色处理，能让使用者快速区分不同的连接方向，在快速拆装的时候不需要反复对位找扣点。

　　安装边界的设定上，中心轴体的长度预留了1.2倍的常规织带厚度余量，适配厚度在1.5mm到3mm之间的织带或者面料层，扣合帽和轴体的配合采用了过盈0.1mm的卡接结构，不需要额外的缝合或者胶粘，按压到位后就能实现可靠连接，同时预留了拆卸撬口，用平口小工具就能轻松撬开扣帽，实现织带位置的调整或者扣件的重复利用。三个方向的轴体在中心位置做了实体融合，没有采用拼接装配的中心结构，避免中心位置因为多向受力出现松脱，整个结构的壁厚控制在1.2mm到2mm之间，既保证了足够的结构强度，在承受150N的径向拉扯力时不会出现塑性变形，又能控制整体的重量，单个扣件的重量控制在8g以内，不会给背负装备或者服饰增加多余的负重。

　　在细节处理上，扣帽的外表面做了细微的磨砂纹理处理，避免光滑表面在手上有汗或者沾水的时候出现打滑，方便按压操作，扣帽和轴体配合的内孔做了1度的脱模斜度，适配注塑生产的工艺要求，不需要后续的二次机加工就能直接出模量产。实际测试过程中，这类三向扣件在织带交汇位置安装后，相比传统三个单纽扣堆叠安装的方式，整体厚度降低了40%，织带调整的操作效率提升了60%，不会出现多个纽扣叠在一起硌到使用者身体的问题，同时彩色的扣帽也能起到标识作用，比如不同颜色对应不同功能的织带，红色对应主承重肩带、蓝色对应外挂附包带、黄色对应腰带调节带，使用者可以快速识别对应的调节位置，不用在多个相同的扣件里摸索找对应的调节点。另外这种结构也可以拓展使用场景，比如在小型展示架的拼接节点、手工皮具的多带交汇位置，都能直接适配，不需要修改结构尺寸，只要调整扣帽的配色和表面处理工艺，就能匹配不同产品的风格需求。
