带缓冲弹簧组合式六角螺栓紧固件

　　在各类需要防松、缓冲的机械连接场景中，普通螺栓配合弹簧垫圈的组合常存在垫圈易移位、缓冲行程不足、预紧力衰减快的问题，这款带弹簧的组合螺栓结构，正是针对这类工况做的集成化设计。从实际应用场景来看，这类组合紧固件常被用在振动幅度较大的小型设备装配工位，比如小型振动给料槽的侧板连接、便携式气动工具的壳体拼接、低压电气柜的门板铰链侧固定，还有部分需要频繁小幅开合的工装夹具定位连接位，这些场景的共性是连接部位长期承受小幅高频振动，普通刚性螺栓连接在持续振动下螺纹副容易出现相对转动，导致预紧力下降，连接松脱，而集成在螺栓杆部的弹簧可以在振动过程中持续提供轴向张紧力，补偿螺纹间隙的微小变化，避免连接失效。

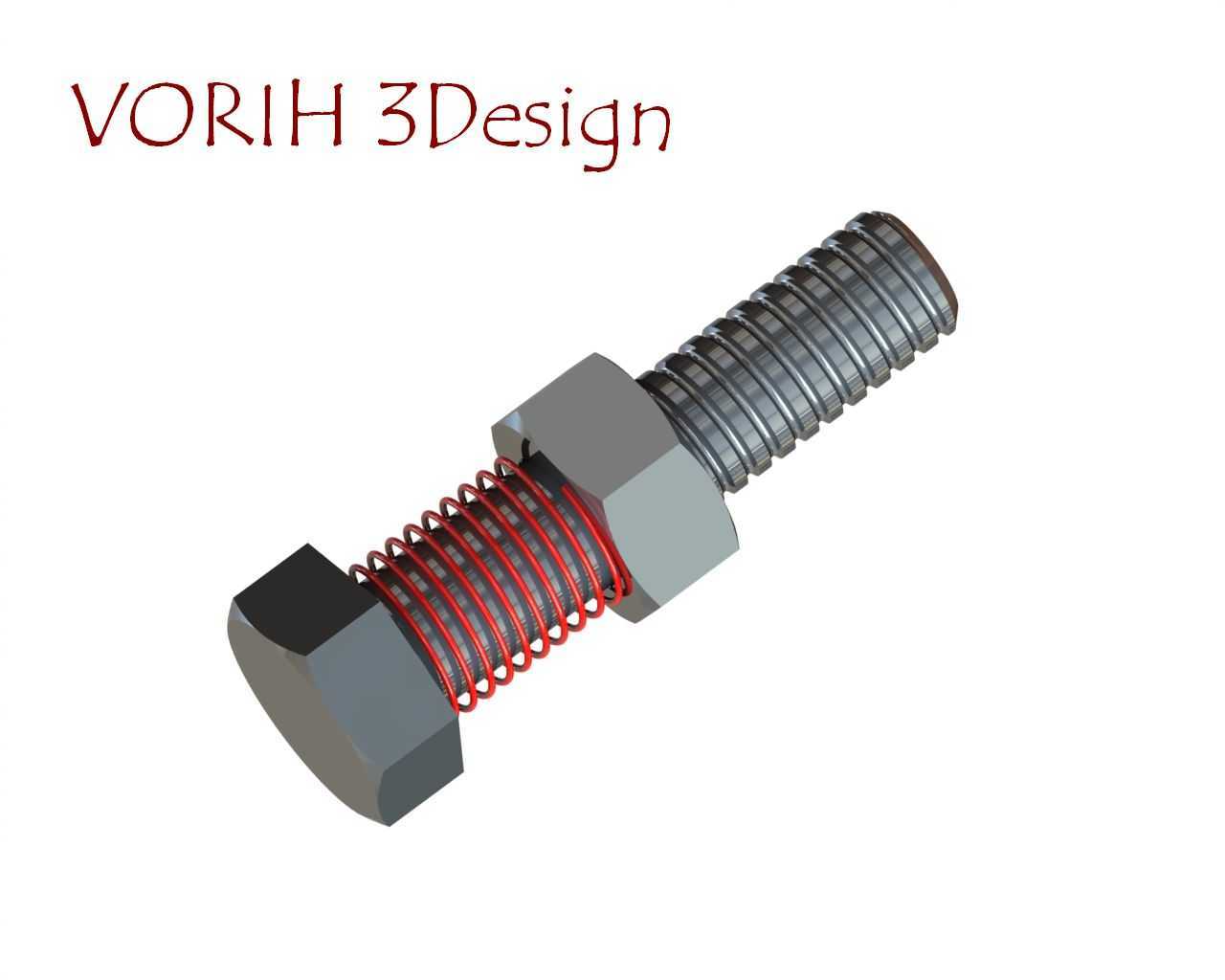

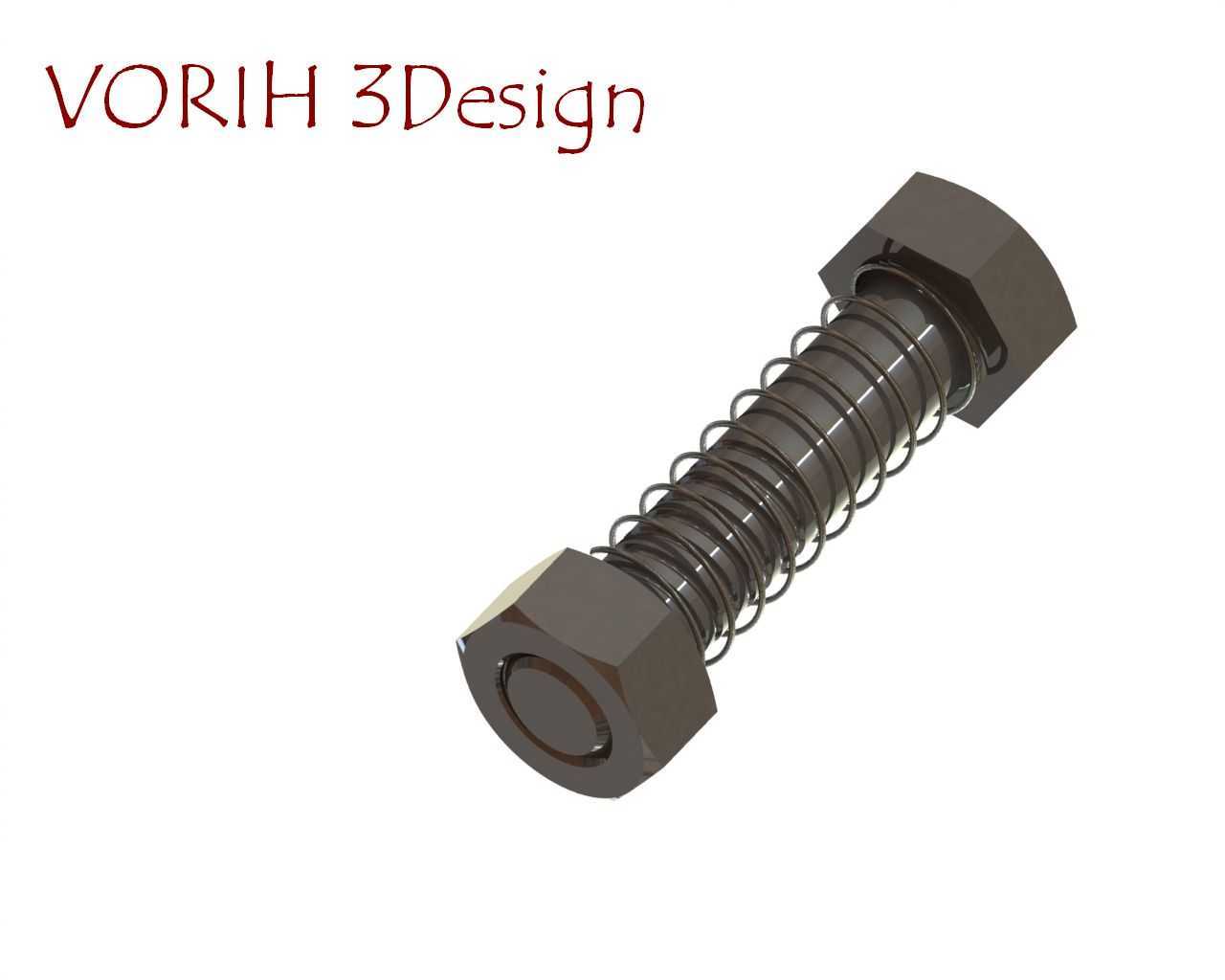

　　从结构设计思路来看，这款组合件没有采用传统螺栓加独立弹簧垫圈的分体结构，而是将螺旋压缩弹簧直接套在螺栓光杆段，两端分别抵靠螺栓头内侧与配套六角螺母的承压面，这样的设计首先减少了装配时的零件清点工作量，工人在装配时不需要单独拿取弹簧垫圈，避免小零件掉落丢失的问题，尤其是在流水线批量装配场景下，集成式组件能有效提升装配效率，减少错装漏装概率。螺栓的头部与螺母都采用标准六角外形，适配常规的开口扳手、套筒扳手，不需要特殊的装配工具，和普通外六角螺栓的装配工艺完全兼容，不需要对现有装配工位的工具配置做调整，降低了产线切换的适配成本。

　　从功能特性上看，套在杆部的弹簧采用等节距圆柱螺旋结构，弹簧的内径略大于螺栓光杆直径，既保证弹簧可以在杆部自由伸缩，不会出现卡滞，又能避免弹簧径向偏移量过大，导致弹簧圈蹭到螺纹段造成磨损。弹簧的两端都做了并圈磨平处理，和螺栓头、螺母的接触面贴合度更好，不会出现弹簧端圈尖角刮伤连接件表面的情况，同时也能保证弹簧的轴向力均匀作用在承压面上，避免偏载导致的螺栓杆受附加弯曲应力。螺栓的螺纹段长度经过匹配设计，当螺母拧到设计预紧位置时，弹簧的压缩量处于最佳工作区间，既不会因为压缩量过大导致弹簧压并失去弹性，也不会因为压缩量不足导致张紧力不够，防松缓冲效果打折扣。

　　从安装边界与尺寸适配角度来说，这款组合螺栓的六角头对边尺寸、螺母对边尺寸都符合普通外六角紧固件的通用尺寸规范，对应的安装沉孔、扳手空间都可以按照常规同规格六角螺栓的设计预留，不需要额外扩大安装空间。螺栓光杆段的长度匹配弹簧的自由长度，当连接件总厚度在设计适配范围内时，拧紧螺母后弹簧的工作行程可以覆盖日常振动带来的连接面间隙变化，比如当两个被连接件因为长期受压出现微小的塑性变形，厚度减小时，弹簧可以伸长补偿这部分间隙，持续保持对连接面的压紧力，不需要频繁人工复紧螺栓。需要注意的是，这类带弹簧的组合螺栓不适合用在对连接刚性要求极高的场合，比如重型设备的主承重结构连接、高压密封面的连接，这类场景需要刚性连接保证位置精度或密封比压，弹簧的弹性变形反而会导致连接刚度不足，出现位置偏移或密封泄漏，它更适合用在受力不大、有持续振动、需要防松缓冲的非主承重连接部位。

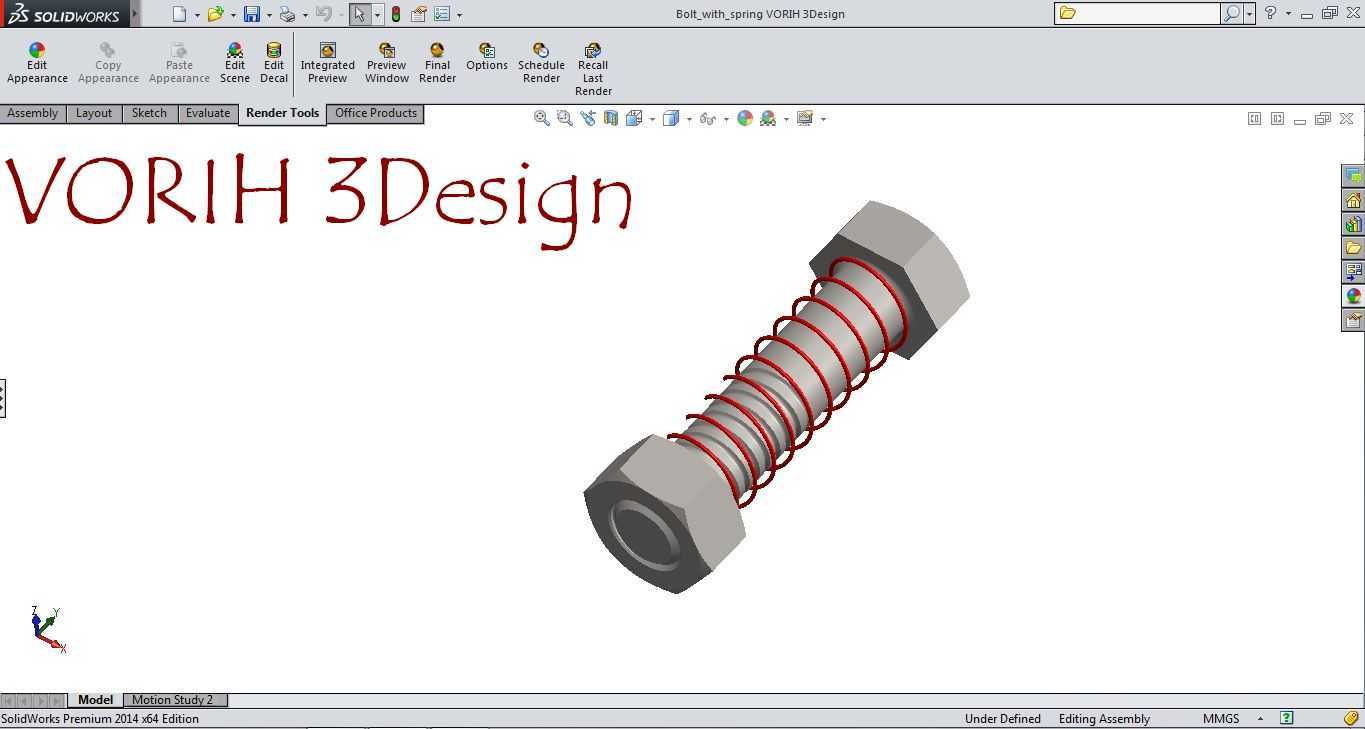

　　在建模细节处理上，螺栓的螺纹部分采用标准牙型建模，和螺母的螺纹副配合间隙符合通用紧固件的公差要求，弹簧的螺旋升角、线径、节距都经过参数化匹配，和螺栓杆径、弹簧工作行程相适配，六角头与螺母的棱边都做了微小的倒角处理，既符合实际零件的加工工艺要求，避免热处理时的应力集中，也能避免装配时锋利棱边划伤操作人员。整个组合件的装配关系清晰，弹簧在杆部的活动范围被限制在螺栓头和螺母之间，不会出现从杆部脱出的情况，和实际生产中的预装组合紧固件状态一致，在做装配仿真时可以直接调用，不需要额外调整零件间的配合约束，能有效减少结构设计阶段的紧固件建模工作量。
