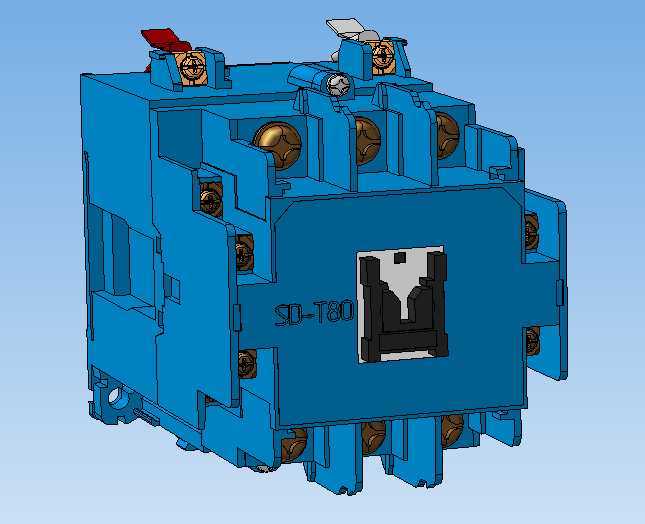

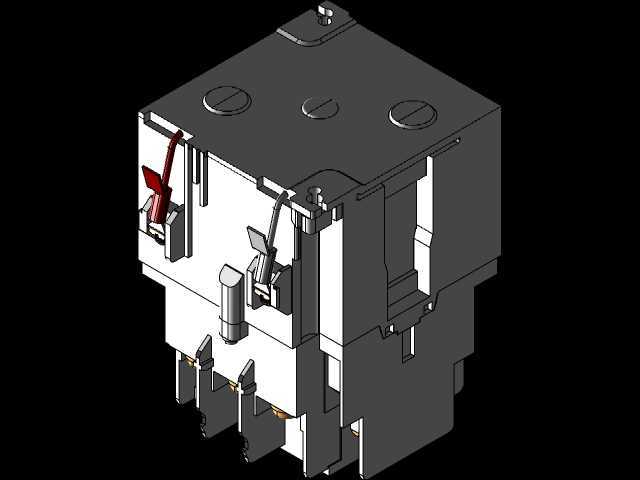

三菱SD-T80交流接触器三维结构设计

　　在工业配电与电机控制回路的设计选型中，接触器是承担负载通断控制的核心执行元件，这款SD-T80型号的三菱接触器三维结构，完整还原了实物的装配关系与细节特征，可直接用于电气柜三维布局、设备布线干涉检查、操作机构运动仿真等工程场景。从实际应用场景来看，该款额定电流等级的接触器，主要适配中小功率三相异步电机的直接启停控制、电容柜投切、照明回路分合以及其他低压配电负载的通断作业，常见于机床控制柜、生产线配电盘、暖通设备控制箱、小型成套配电装置内部，是工业自动化控制回路里用量极大的基础电气元件。

　　从功能特性上看，这款接触器采用直动式双断点触头结构，主触头区域预留了足够的灭弧空间，对应实物的灭弧罩安装位在三维模型中做了完整的结构还原，能够匹配AC-3使用类别下的频繁启停工况，辅助触头模块采用可扩展式设计，模型上预留了辅助触点的安装卡槽，可根据实际控制需求加装不同对数的常开、常闭辅助触点，满足自锁、互锁、信号反馈等不同回路的接线需求。接线端子区域采用带压线板的螺丝紧固结构，模型中还原了端子的紧固螺丝、压线片的细节，能够匹配对应线径的铜芯导线压接需求，端子间的电气间隙与爬电距离符合低压电器的相关设计规范，避免相间短路风险。

　　设计思路上，这款接触器的三维建模完全遵循实物的装配逻辑，从底部的安装基座开始，依次还原了电磁线圈、静铁芯、动铁芯、反力弹簧、触头支持架、主触头组件、辅助触头组件、上盖、接线端子、操作指示件等全部零部件的配合关系，所有卡扣、定位槽、安装孔位的位置都与实物保持一致，没有做简化处理。外壳采用模块化拼接结构，基座与上盖通过卡扣与螺丝双重固定，模型中还原了卡扣的配合间隙与螺丝安装柱的位置，能够直接用于拆解动画制作、装配工艺演示等场景。侧面的安装卡位同时兼容标准35mmDIN导轨安装与螺丝固定安装两种方式，两种安装结构的尺寸都做了精准还原，方便设计人员在做柜体布局时直接调用，不需要反复核对安装尺寸。

　　外形尺寸与安装边界方面，这款接触器的主体宽度、高度、深度尺寸完全匹配实物参数，主回路接线端子的进线端与出线端的空间预留充足，能够容纳对应规格的接线端子排、线鼻子以及导线弯曲半径，不会出现布线时与相邻元件干涉的问题。安装导轨的卡位尺寸符合通用DIN导轨的标准，安装孔位的孔距、孔径也对应螺丝固定的安装要求，在三维布局时，只需要按照模型的外轮廓预留散热空间与接线操作空间即可，不需要额外调整尺寸。操作面的手动测试拨杆在模型中做了可动结构的预留，能够模拟手动分合触头的动作状态，方便在做机构仿真时验证操作行程与触头开距是否符合设计要求。线圈接线端子的位置设置在接触器主体的正面上方，与主回路端子保持足够的安全距离，接线时不会误碰主回路带电部位，同时端子标识的位置也在模型上做了对应还原，方便布线时快速识别端子功能。

　　对于结构设计人员来说，调用这个三维模型可以直接完成电气柜内部的元件排布，提前检查元件之间的安装间隙、布线空间、操作距离，避免实际装配时出现元件干涉、接线空间不足、操作手柄被遮挡等问题；对于设备选型人员来说，模型的完整细节可以帮助确认安装方式、接线方向、扩展模块的适配性，减少选型失误带来的返工风险；对于三维建模从业者来说，这个模型的装配逻辑、细节处理方式也可以作为低压电器类元件建模的参考，理解工业电气元件的设计规范与装配要求。
