卡莫齐50M2P25A100无杆双面磁缸结构

　　在自动化生产线的物料移送、工位切换这类需要长行程直线驱动的场景里，无杆磁耦气缸的应用占比一直不低，相比传统带活塞杆的气缸，它不需要预留活塞杆伸出的冗余空间，能在有限的设备安装空间里实现更长的驱动行程，尤其适合电子装配、包装输送、轻载工件移栽这类对安装空间有严格限制的工位。这款双面磁耦结构的无杆缸，采用磁耦合力实现缸筒内部活塞与外部滑台的无接触传动，不存在活塞杆密封件长期往复磨损导致的漏气问题，日常运维的备件更换频率远低于传统杆式气缸。从结构设计逻辑来看，这款气缸的滑台采用双侧受力的导向结构，滑台与缸体的配合面嵌入了耐磨导向条，能承受一定的侧向负载，避免滑台在往复运动过程中出现卡滞、偏磨的问题，相比单侧面导向的无杆缸，

　　它的负载抗偏载能力提升明显，在带动小型工装、吸盘架做水平移送时，不需要额外加装辅助导轨就能保证运行平稳性。缸体本身采用硬质阳极氧化的铝合金型材，内壁做了精密珩磨处理，表面粗糙度控制在气动元件要求的合理区间，能保证活塞上的密封件在长期往复运动时的磨损量处于较低水平，延长整体使用寿命。两端的端盖采用内六角螺钉与缸体锁紧，端盖上集成了气路接口与缓冲调节结构，行程末端的缓冲为可调气缓冲结构，通过调节端盖上的节流螺钉就能改变缓冲腔的排气速度，适配不同运行速度下的末端缓冲需求，避免滑台高速运行到行程末端时出现刚性撞击，降低运行过程中的噪音与结构冲击。安装边界上，这款气缸的缸体底部预留了标准的T型安装槽，

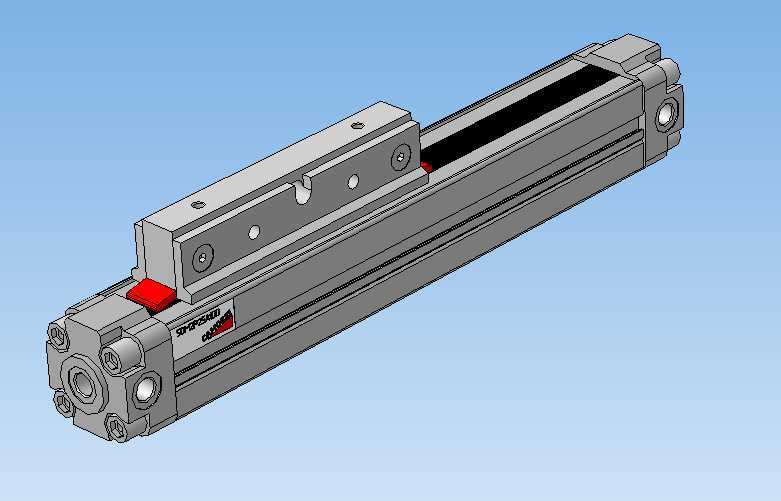

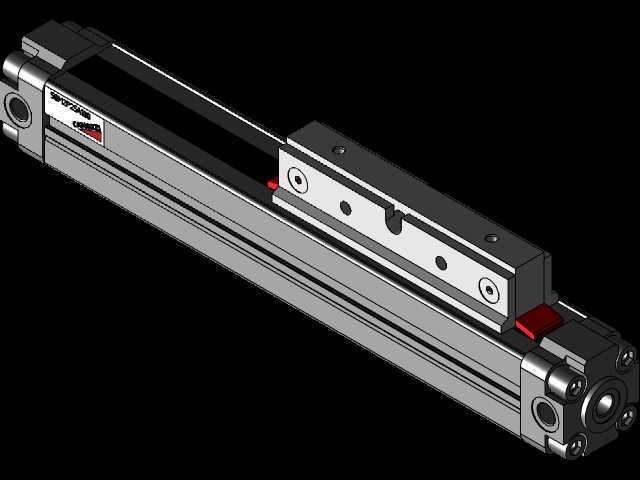

　　可以直接通过T型螺栓固定在设备的安装基板上，也可以通过两端的安装脚座做卧式固定，滑台表面预留了多个内螺纹安装孔，方便直接连接负载工装，不需要额外制作过渡连接板。在实际选型应用时，需要注意这类磁耦无杆缸的负载不能超过磁耦的最大脱开吸力，否则会出现内外磁环脱耦、滑台丢步的问题，水平安装时的负载重心要尽量靠近滑台中心面，避免过大的倾覆力矩导致导向条异常磨损。这款模型完整还原了气缸的外部结构细节，包括端盖的气口位置、滑台的安装孔位、缸体的型材截面形状、缓冲调节螺钉的位置，在做设备三维布局时，可以直接调用这个模型做干涉检查，确认安装空间是否足够，气路走线是否会与周边结构产生干涉，也能直接提取安装孔位的尺寸参数来设计对应的连接工装，

　　减少建模时的尺寸测量误差。相比杆式气缸，这类无杆磁缸的整体安装长度更短，同样100mm行程的情况下，整体长度比传统杆缸缩短近三分之一，在紧凑的自动化设备布局里优势十分明显，双面磁环的设计也让磁耦合力比单面磁结构更大，能带动更重的负载做高速往复运动，运行速度范围覆盖低速平稳移送与高速短节拍移送的需求，适配不同生产节拍的工位要求。缸体侧面预留了磁性开关的安装槽，可以直接加装磁性开关来检测滑台的行程位置，不需要额外制作开关安装支架，安装位置可以沿着缸体槽任意调整，方便根据实际工位的行程需求调整检测点位，适配不同的行程控制逻辑。
