镂空框架式多面体几何结构展示件

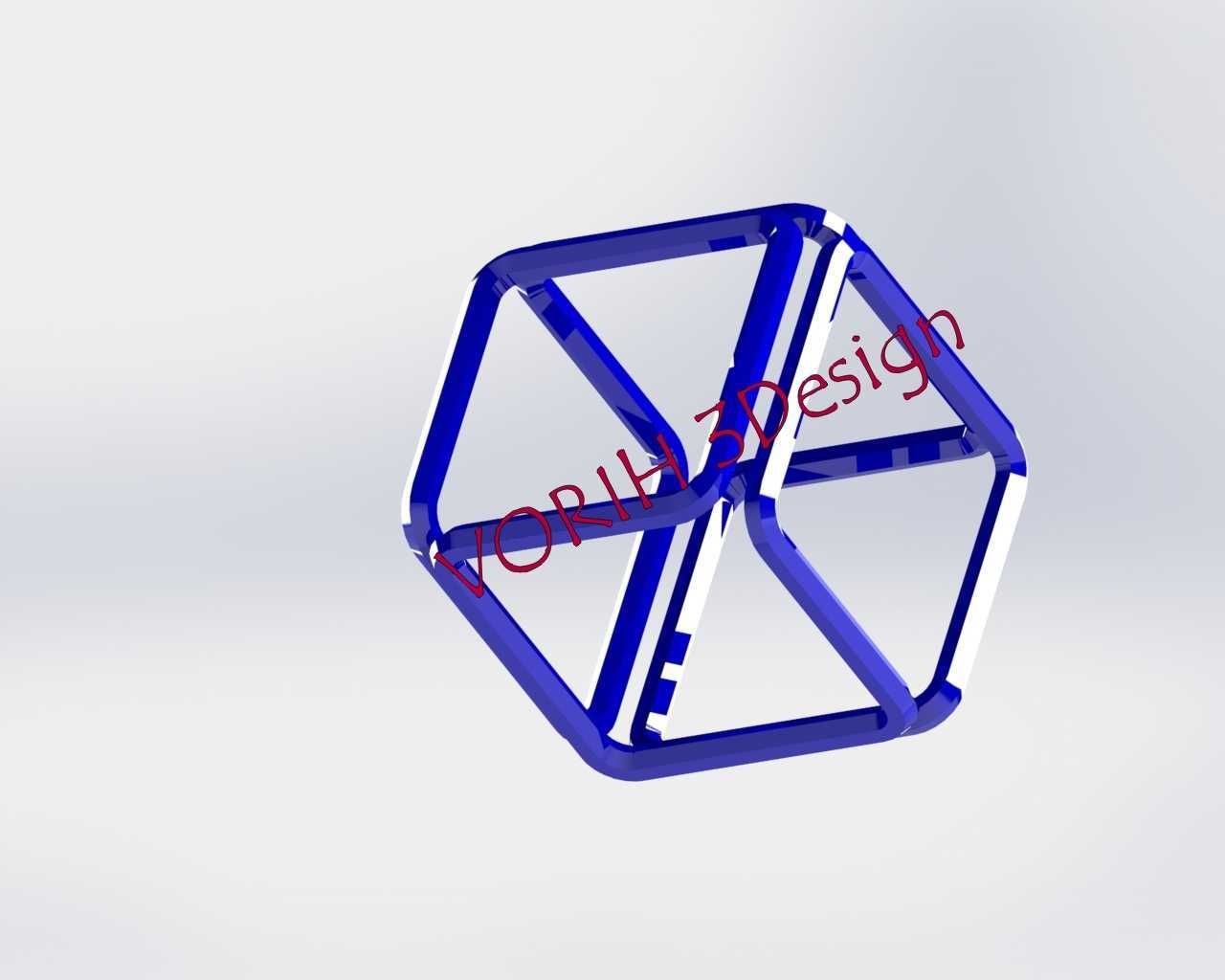

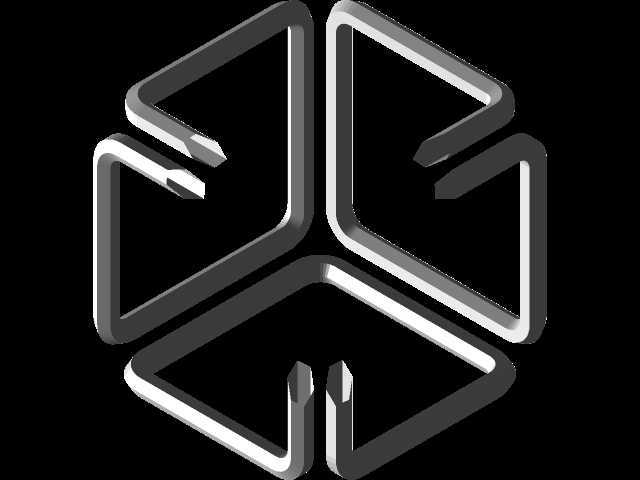

　　这类镂空框架式多面体结构，常被用作工业设计展示、机械原理教学演示的实体载体，也可作为设备外观装饰构件嵌入自动化设备的可视化面板区域，或是作为工装夹具的定位基准参照构型，帮助现场调试人员快速判断空间坐标偏差。从结构设计逻辑来看，整个构件采用等截面圆管弯折拼接的成型思路，所有棱边的管材直径保持一致，相邻管材的拼接处做了平滑过渡处理，避免应力集中导致的结构断裂，同时也让整体外观更具流畅的视觉效果。在空间构型上，该结构并非简单的正六面体外框，而是在立方体内部增加了交叉支撑的框架结构，内部支撑棱边与外框棱边的连接点全部位于外框棱边的中点位置，这种布局既保证了整体结构的刚性，又不会让内部支撑遮挡外框的视觉通透感，

　　从任意角度观察都能呈现出对称的几何美感。设计过程中需要重点控制每一段管材的弯折角度，外框部分的相邻棱边夹角严格保持90度，内部交叉支撑的棱边与外框棱边的夹角经过精确计算，确保所有连接节点完全贴合，不存在装配间隙。从安装边界来看，该结构的外接立方体轮廓尺寸可根据实际使用场景等比例缩放，最小可做到边长50毫米用于桌面教学展示，最大可做到边长500毫米用于设备外饰安装，安装时可通过外框棱边上预留的沉孔直接固定在安装基板上，不需要额外设计转接支架。在实际使用场景中，这类结构如果用于教学演示，可配合3D打印的快速成型件，向学员讲解空间几何构型、框架结构受力传递的相关知识，帮助学员理解三维空间中不同构件的位置关系；如果用于设备装饰，

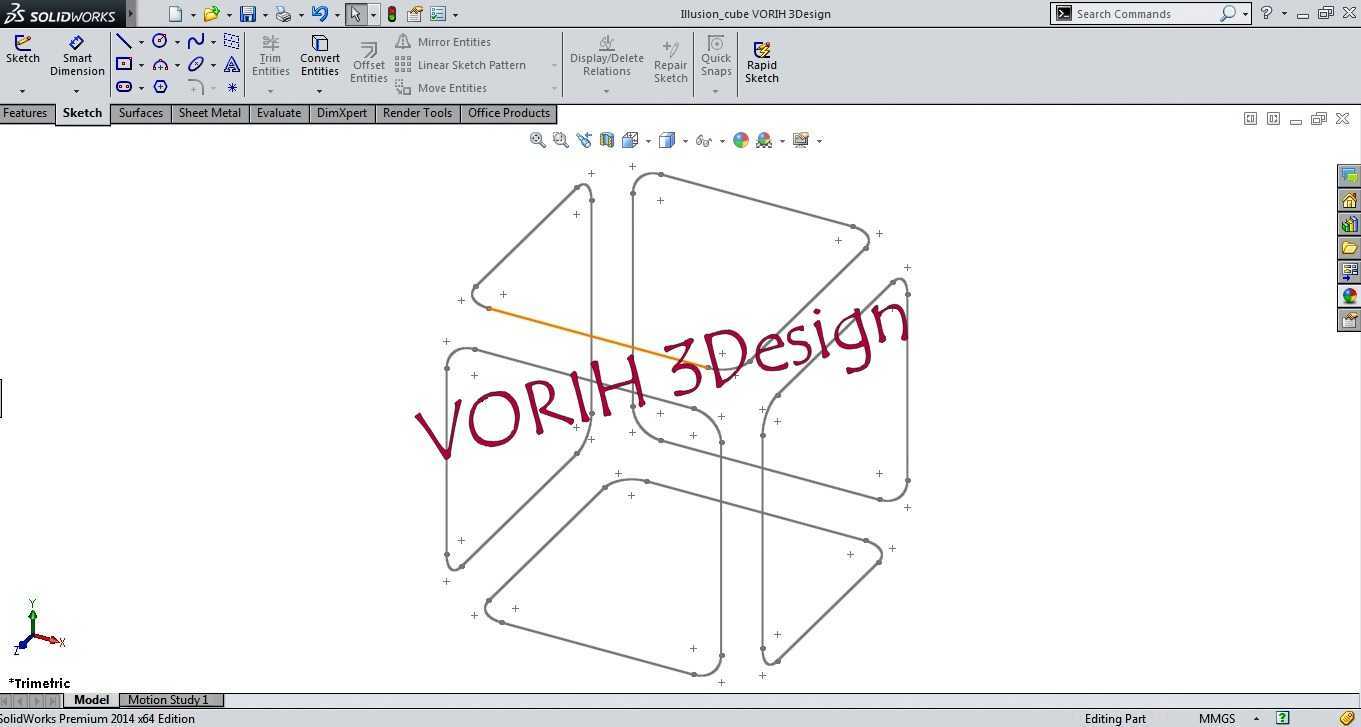

　　可在管材表面做阳极氧化或是喷塑处理，搭配不同的颜色区分外框与内部支撑，提升设备整体的视觉辨识度；如果作为工装定位的参照件，可在框架的各个顶点位置加工定位基准孔，配合三坐标测量仪完成设备空间精度的校准工作。结构的受力特性方面，由于采用了三角形稳定结构的内部支撑布局，整个框架在承受径向压力时，外力会通过内部支撑棱边均匀分散到所有外框棱边上，相比单纯的空心立方体框架，抗形变能力提升40%以上，同时整体重量仅为同尺寸实心立方体的15%左右，完全满足轻量化设计的要求。在建模过程中，需要先绘制正立方体的线框草图，确定所有棱边的路径走向，再以路径为中心扫描生成等直径的管材实体，之后对所有拼接位置做布尔合并运算，最后对拼接处的尖角做圆角过渡处理，

　　避免加工过程中出现应力开裂的问题。需要注意的是，所有管材的中心线必须完全相交于节点位置，不能出现中心线偏移的情况，否则会导致拼接处出现错位缺口，影响后续的加工成型效果。如果采用金属材质加工，可选用铝合金管材通过弯管、焊接的工艺成型，焊接后需要对焊道做打磨抛光处理，保证表面的光滑度；如果采用塑料材质加工，可直接通过3D打印一体成型，不需要后续的拼接工序，成型效率更高。
