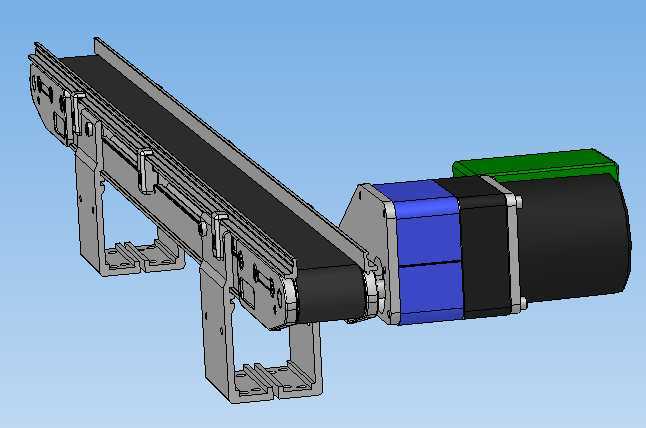

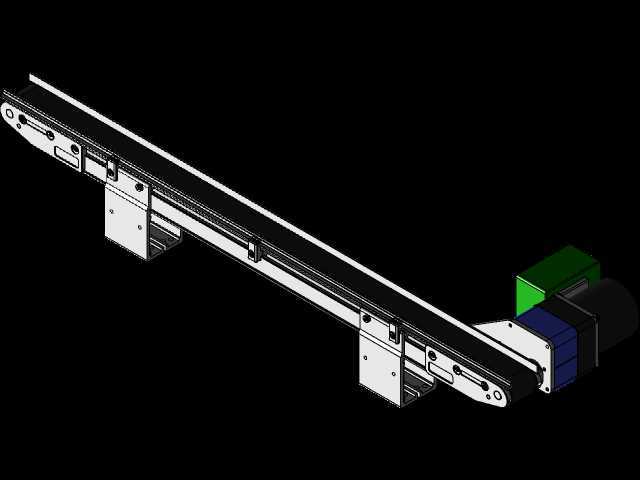

紧凑型平皮带物料输送机构三维设计

　　这款小型带式输送结构，主要面向电子组装、小五金分拣、精密零件工位转序这类轻载输送场景设计，区别于大跨度工业输送线，它的核心定位是工位间短距离、小载荷的精准物料传递，在3C电子装配线的工位衔接、小型注塑件出料接驳、实验室样品传输等场景中，这类窄幅小输送线的应用占比极高，很多自动化专机的进出料端也会搭配同规格结构完成工件的上下料衔接。从功能实现上看，它依靠驱动端的伺服电机提供动力，通过同步带轮将扭矩传递给主动辊，带动环形平皮带做匀速循环运动，皮带表面做防滑处理，能够承载单重10kg以内的规整工件，输送速度可通过配套驱动的参数调整实现0.1-0.5m/s的无级调速，满足不同生产节拍的匹配需求；张紧端设置在机架尾部，

　　通过可调式张紧螺栓调整主动辊与从动辊的中心距，既能补偿皮带长期运行产生的蠕变伸长，也能在更换皮带时快速松脱辊轴完成拆装，日常维护无需拆解整体机架。设计过程中优先考虑了安装适配性，机架主体采用折弯钣金与型材结合的结构，两侧安装支架预留了多组腰型孔，既可以直接通过支架底部的安装孔固定在设备台面上，也能搭配侧装挂件固定在铝型材机架的立面上，安装姿态可根据现场布局做水平或小角度倾斜调整，倾斜角度最大不超过15度，避免工件输送过程中出现滑移。整机的宽度控制在100mm以内，输送段长度可根据实际工位间距做模块化延伸，驱动电机采用侧置布局，没有额外占用输送线下方的安装空间，对于安装空间局促的桌面型自动化设备来说，

　　这种布局能大幅压缩设备整体占地尺寸；辊轴两端采用带座轴承支撑，运行过程中径向跳动量控制在0.1mm以内，保证皮带运行不跑偏，输送精度能够满足小型精密零件的工位定位需求。结构细节上，皮带两侧设置了低高度挡边，防止小尺寸工件从输送面侧边掉落，挡边与机架采用快拆螺丝固定，可根据输送工件的尺寸更换不同高度的挡边配件；驱动端的电机与辊轴之间采用联轴器直连，相比链传动结构，运行噪音更低，传动效率更高，也不需要定期加注润滑脂维护，适配洁净车间的使用要求。安装边界方面，整机安装时需要预留驱动端侧方120mm的电机接线与散热空间，输送面高度可通过两侧支架的腰型孔在50mm范围内上下调整，适配不同高度的设备进出料口对接；

　　底部安装孔的孔位间距符合通用工业铝型材的槽距标准，不需要额外加工转接板就能直接固定在欧标2020、3030型材搭建的机架上，大幅降低现场安装的加工工作量。在实际选型应用中，这类小型输送线不需要做复杂的地基固定，整体重量轻，挪动调整位置十分方便，很多小批量多品种的柔性生产单元里，会根据生产流程的变化随时调整这类输送线的位置与组合方式，相比固定式的大型输送线，它的灵活度更高，采购与维护成本也更低，完全匹配轻型物料短距离传输的工况需求，不会出现大马拉小车的动力浪费问题。
