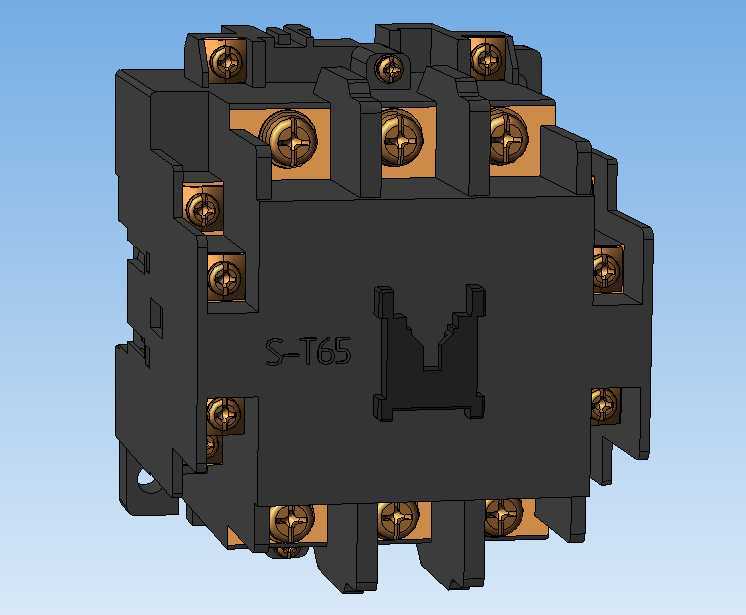

三菱S-T65交流接触器三维结构设计

　　在低压配电与工业控制回路的设计选型中，交流接触器是承担负载通断控制的核心执行元件，这款S-T65规格的三菱接触器三维模型，完整还原了实物的结构细节与安装特征，可直接用于电气柜三维布线、设备整机装配干涉校验等工程场景。从实际应用场景来看，该规格接触器额定工作电流覆盖65A等级，多用于中小功率三相异步电机的直接启停控制、电容柜投切回路、照明配电回路的负载分合，在机床控制、自动化生产线、小型泵站、暖通配套设备等场景中应用广泛，选型时需要匹配负载额定电流、线圈电压等级、辅助触点配置等参数，三维模型的结构还原度直接影响整机布局阶段的安装校验准确性。

　　从产品功能特性来看，该接触器采用直动式双断点触头结构，主回路共三对常开主触头，对应三相交流回路的分合需求，本体两侧预留了辅助触点模块的扩展安装位，可根据控制回路需求加装额外的常开、常闭辅助触点，用于信号反馈、联锁控制等功能。模型完整还原了主触头接线端子的铜质嵌件结构，每个端子的紧固螺丝沉孔、压线板结构都做了1:1复刻，接线时的导线弯曲空间、端子排间距都可以通过模型直接测量，避免实际布线时出现导线弯折半径不足、端子与相邻元件安全距离不够的问题。线圈部分位于本体中部的封闭腔体内，模型还原了线圈接线端子的位置与朝向，方便设计时预留线圈控制线的走线空间。

　　设计思路上，这款接触器的三维建模完全遵循实物的装配逻辑，本体外壳采用阻燃热固性塑料材质的特征还原，表面的产品标识刻印、安装定位卡扣、散热槽结构都做了精细处理，没有做过度的简化处理。主触头部分的铜件与黑色基座的装配间隙、动触头支架的运动行程空间都在模型中做了预留，做机构运动仿真时可以直接调用模型模拟触头分合的动作过程，验证触头开距、超程等参数是否符合设计要求。灭弧腔的结构也做了完整还原，对应每相主触头的灭弧栅片位置、腔室分隔结构都清晰可见，方便设计电气柜时校验灭弧方向与相邻元件的安全距离，避免分断时的电弧喷溅引发短路故障。

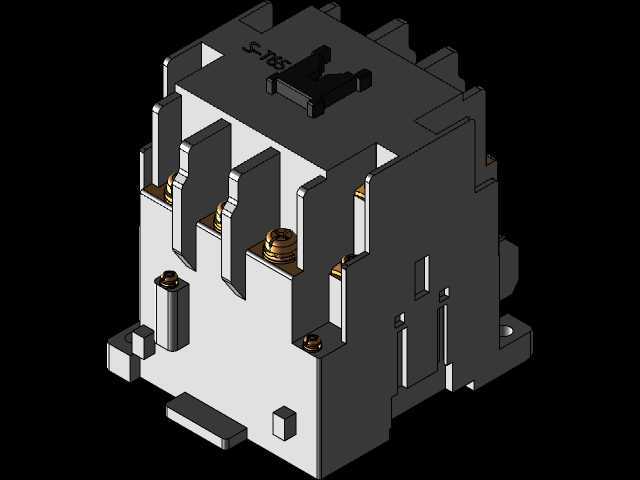

　　外形尺寸与安装边界方面，该接触器采用标准35mm导轨安装结构，模型底部还原了导轨卡扣的完整结构，同时预留了螺丝固定的安装孔位，既可以卡装在标准DIN导轨上，也可以通过螺丝直接固定在安装板上，两种安装方式的定位尺寸都与实物完全一致。本体的宽度、高度、深度尺寸严格按照实物测绘值建模，主回路接线端子的上下间距、端子与安装基准面的距离都可以直接从模型中提取，设计电气柜安装板布局时，可以直接将模型导入装配体，校验与相邻的断路器、热继电器、接线端子排的间距是否满足电气安全规范要求，预留足够的接线操作空间。模型还还原了接触器正面的操作指示标识位置，安装后可以直观看到触头分合状态的指示窗口位置，方便设计时预留状态观察的视野空间，避免被相邻元件遮挡。

　　对于结构设计与电气设计从业者来说，这类高精度的元件三维模型可以大幅减少整机设计阶段的反复测绘工作量，提前排查安装干涉、布线空间不足等问题，避免实际装配时出现元件装不上、导线接不到位的情况，在做数字化样机搭建时，完整的元件结构也能提升整机模型的还原度，为后续的虚拟调试、数字孪生应用提供准确的模型基础。
