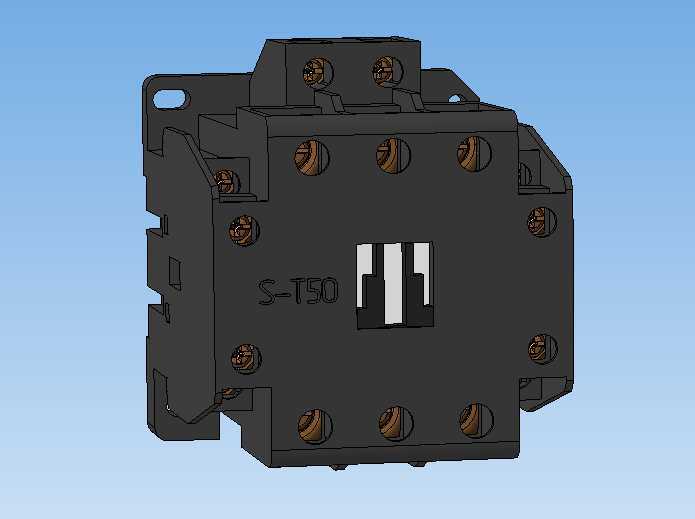

三菱S-T50交流接触器三维结构模型

　　在低压配电与工业控制回路的三维布局设计中，交流接触器是动力回路通断控制的核心执行元件，这款S-T50规格的三菱接触器模型，完整还原了实物的结构特征与安装边界，可直接用于电气柜三维布线、设备动力回路排布的干涉校验工作。从实际工程应用场景来看，该规格接触器额定工作电流覆盖50A级别，主要用于中小功率三相异步电机的直接启停控制、电容柜投切回路通断、照明配电回路的集中控制等场景，在机床控制箱、生产线动力柜、小型成套配电设备中应用广泛，建模时优先还原了其安装适配的核心尺寸，包括底部标准卡轨安装的卡槽尺寸、正面主回路接线端子的排布间距、侧面辅助触点扩展的接口位置，确保在三维装配环境中，可直接匹配常用的35mm标准DIN导轨安装位，不会出现与柜内走线槽、相邻断路器、接线端子排的空间干涉。

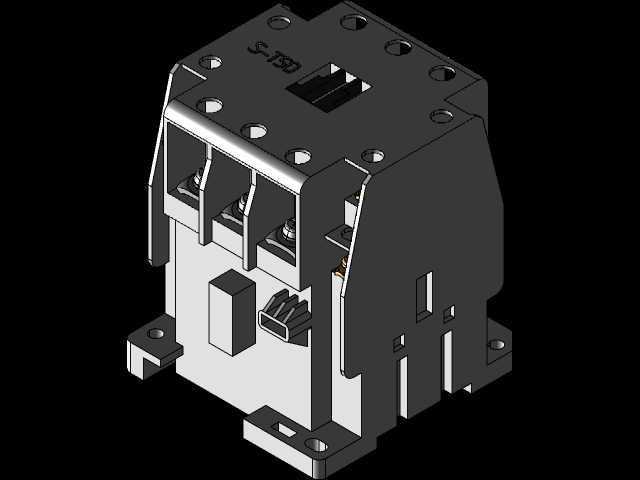

　　从产品功能特性对应的结构设计来看，模型完整呈现了接触器的主体分层结构：上部为电磁驱动机构的塑壳封装部分，预留了线圈接线端子的安装位，中部为主触点的载流腔体，三对主接线端子呈上下两排对称排布，每相端子的接线螺丝沉孔位置、压线板的结构都做了还原，可用于校验接线时冷压端子的操作空间是否充足，下部为灭弧腔的格栅结构，侧面的散热凹槽、安装固定的挂耳孔位都与实物一致，正面标注的型号标识位置也做了对应还原，方便在三维装配场景中快速识别元件规格。

　　建模过程中针对工程选型的实际需求，重点校准了几个关键安装边界：元件整体的宽度、高度、深度尺寸完全匹配实物样本参数，主回路接线端子的中心距符合低压电器的通用安装规范，确保不同厂家同规格的铜排、接线端子都能在模型中完成虚拟装配，侧面预留的辅助触点安装槽尺寸准确，可直接适配对应规格的辅助触点模块、延时头附件的装配，不需要额外调整模型尺寸。在设备布局设计时，可直接调用该模型完成柜内元件排布，提前核对元件之间的安全电气间隙，尤其是主回路带电部分与柜体金属板、相邻元件的间距是否符合低压配电设计规范，同时可模拟接线时的线缆弯曲半径，避免实际装配时出现线缆长度不足、接线操作空间不够的问题。

　　从结构设计的还原度来看，模型没有省略实际装配中会用到的细节特征，比如外壳的分型线位置、接线端子的防护挡板结构、手动测试按钮的凸起位置，这些细节在做虚拟人机工程校验时非常关键——比如在柜内元件排布紧凑的情况下，可通过模型判断手动操作测试按钮时是否会被相邻元件阻挡，接线时螺丝刀的操作角度是否足够，不需要等到实际装配阶段才发现操作空间不足的问题。对于做电气成套设备三维设计的工程师来说，这类精准的元件模型可大幅减少现场改孔、调整元件位置的返工率，在设计阶段就完成所有安装边界的校验，同时也可用于设备操作培训的三维演示场景，直观展示接触器的安装方式、接线位置与外部结构特征。
