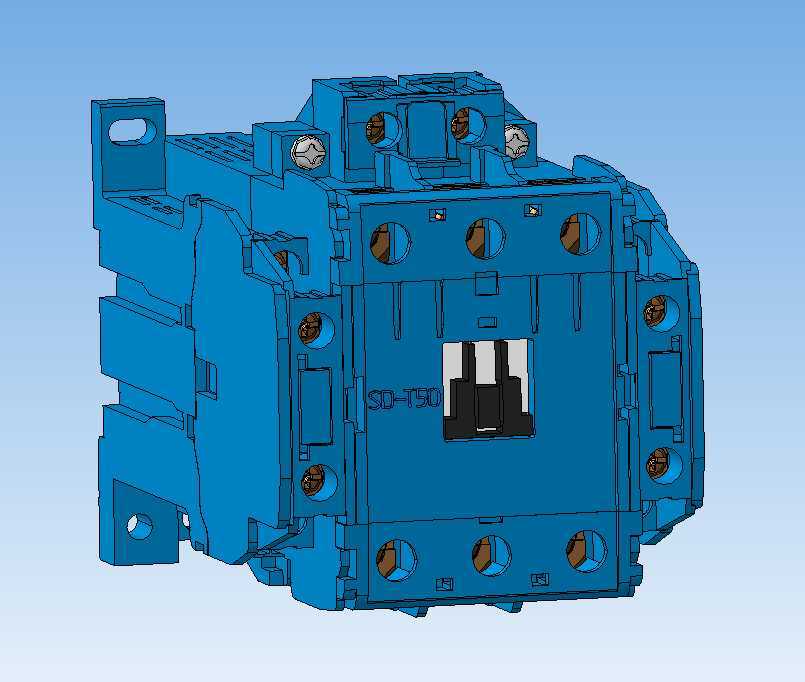

三菱SD-T50交流接触器三维结构模型

　　在低压配电与工业控制回路的三维选型布局工作中，接触器是占比极高的核心执行元件，这款SD-T50规格的三菱接触器三维模型，完整还原了实物的所有结构细节，可直接用于电气柜三维布线、设备电气布局干涉检查、成套设备BOM可视化搭建等工程场景。从实际应用场景来看，这类额定电流等级的接触器，主要覆盖三相异步电机的启停控制、电容柜投切、照明回路分合、加热回路通断等常规工控场景，在机床控制柜、生产线配电盘、小型成套设备的电气舱内都有极高的使用频次，建模时优先还原了安装面的所有定位特征，包括底部两个安装挂耳的通孔位置、安装面到器件顶端的垂直高度、器件左右侧的接线端子突出边界，能直接在三维装配环境中完成安装孔位的匹配校验，避免实际装配时出现与线槽、导轨、相邻器件的空间干涉。

　　从产品功能特性对应的结构设计来看，模型完整复刻了主回路的三极接线端结构，上下端的主接线端子均保留了压线螺丝的沉孔结构、端子标识的凹凸特征，侧面的辅助触点安装位也做了精准还原，包括辅助触点模块与主本体的卡扣配合结构、插拔定位槽的尺寸边界，设计人员在做选型配置时，可直接在模型上挂载对应规格的辅助触点模块，提前校验加装附件后的整体宽度尺寸，避免柜内宽度预留不足的问题。器件正面的操作指示窗、手动测试拨杆的结构也完全按照实物比例还原，手动拨杆的行程空间、操作时的摆动范围都做了结构预留，在做柜内门板布局时，可直接校验操作拨杆与柜门观察窗、操作按钮的位置匹配度，不需要后期反复调整门板开孔位置。

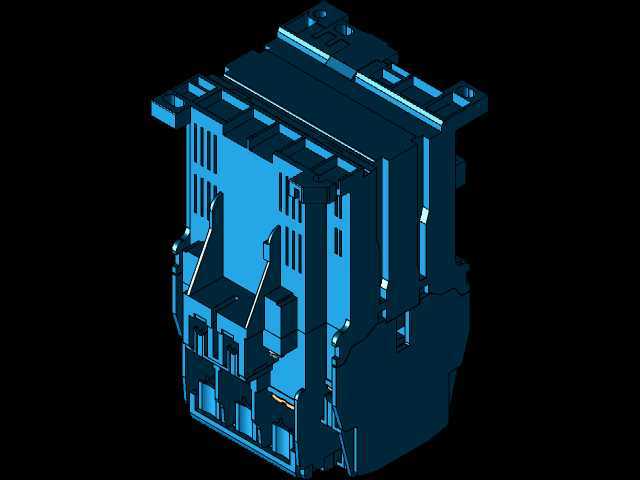

　　建模时的结构拆分逻辑完全贴合实物的装配层级，主壳体的上下卡扣配合结构、内部铁芯的安装腔室、接线端子的铜件排布位置都做了对应还原，虽然是外观与安装结构级的模型，但所有对外的装配接口尺寸都与实物保持一致，包括主接线端子的螺丝中心距、端子到安装基准面的高度、器件背部的导轨卡扣结构尺寸——这款接触器支持标准35mmDIN导轨安装，模型背部的导轨卡槽尺寸完全匹配国标导轨的截面参数，同时也保留了螺丝固定安装的两个挂耳孔位，可同时支持两种安装方式的布局校验。

　　在实际工程建模过程中，很多设计人员容易忽略电气元件的接线空间预留，这款模型特意还原了每个接线端子的压线空间范围，包括端子外沿需要预留的压线操作空间、线缆弯曲半径所需的空间边界，在三维布线时可直接以此为依据规划走线路径，避免出现线缆接好后柜门无法关闭、压线螺丝无法操作的问题。器件顶部的灭弧罩结构也做了分件还原，灭弧罩与主壳体的卡扣位置、灭弧罩的突出高度都精准复刻，在做柜内垂直方向的空间预留时，可准确计算出器件顶端到柜顶横梁的最小安全距离，满足电气间隙的规范要求。

　　从结构设计思路来看，这款接触器的本体采用对称式布局，三极主回路沿宽度方向等距排布，相邻极之间的隔弧筋结构在模型上也有清晰体现，辅助触点的扩展位布置在本体的两侧，不会额外增加器件的垂直高度，这种布局设计能最大化利用柜内的宽度空间，减少垂直方向的空间占用，在做多层器件排布的柜内布局时优势明显。模型的所有圆角、拔模斜度都按照注塑件的实际工艺特征还原，没有出现生硬的直角结构，壳体表面的品牌标识、型号刻印、参数标注区域都做了凹凸特征还原，可直接用于生成产品宣传的渲染图、装配指导书的可视化配图，不需要再额外做外观细节的修整。

　　针对设备选型阶段的应用，设计人员可直接将该模型导入整体设备的三维装配体中，提前规划电气舱的器件排布位置，计算动力线缆的长度、控制线的走线路径，统计不同安装方式下的空间占用数据，相比传统的二维选型样本，三维模型能更直观地暴露布局干涉问题，比如接触器接线后与旁边断路器的间距不足、安装后与柜内走线槽的位置冲突等问题，都能在设计阶段提前排查，减少现场安装时的改造成本。同时模型的重量参数、质心位置也可按照实物参数赋值，在做移动式设备、壁挂式柜体的重心校核时，可直接调用模型的质量属性完成计算，提升整体设计的准确性。
