三井电气SD-T32型交流接触器结构设计

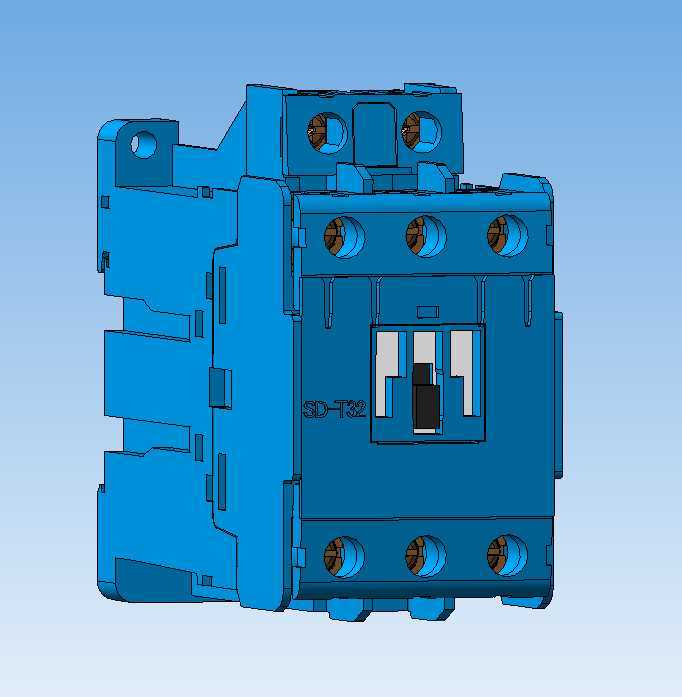

　　在低压配电与工业控制回路的设计选型工作中，接触器是承担负载通断控制的核心执行元件，这款SD-T32规格的三井电气接触器，主要面向额定工作电流32A层级的三相交流负载场景，常见于小型生产设备的电机直接启动控制、照明回路分合、电容柜投切等工况，适配AC3类使用类别下的频繁操作需求，能在规定的操作频率内完成主触点的可靠闭合与分断，同时依托配套的辅助触点实现控制回路的信号联锁、状态反馈等功能。从结构设计逻辑来看，这款接触器采用主流的直动式双断点桥式触点布局，主回路共设置三对主触点，上下两排各三个接线端子分别对应电源侧进线与负载侧出线，端子处自带压线螺钉结构，接线时可直接将剥除绝缘层的导线插入端子腔，拧紧螺钉即可完成可靠压接，

　　无需额外配置接线端子排，能减少柜内布线的转接节点。外壳采用高强度阻燃工程塑料注塑成型，侧壁设置有对称的卡扣与定位槽，既可以单独采用螺钉通过本体两侧的安装孔固定在安装板上，也能适配标准35mmDIN导轨进行卡装，两种安装方式的定位尺寸经过校核，能兼容现有低压柜内的常规安装空间，不会与相邻布置的断路器、热继电器等元件产生干涉。主触点区域的灭弧室采用半封闭栅片结构，分断负载时产生的电弧会被栅片切割成多段短弧，快速冷却熄灭，避免电弧持续烧蚀触点表面，同时也能防止电弧飞溅引发的相间短路问题。产品正面中部设置有动作指示窗口，能直观观察内部衔铁的吸合状态，判断接触器是否处于正常工作位置，侧面预留有辅助触点模块的扩展接口，

　　可根据实际控制需求加装不同触点配置的辅助触头组，无需改动主体结构就能拓展联锁、信号反馈的触点数量。从安装边界尺寸来看，这款接触器的本体宽度控制在紧凑区间，多台并排安装时预留的散热间隙符合低压电器安装规范要求，进出线端子的间距满足不同线径导线的弯曲半径需求，接线操作时不会出现相邻端子导线挤压的情况。本体上部的线圈接线端子与主回路端子做了明确的分区隔离，避免接线时误将控制回路导线接入主回路，同时线圈部分采用宽电压适配设计，能在一定范围的电压波动下可靠吸合，避免电网电压暂降时出现误释放的问题。在设备配套场景中，这款接触器常与同规格的热继电器组成电机启动保护单元，二者的安装接口尺寸匹配，可直接插接组装，减少柜内的连接导线用量，

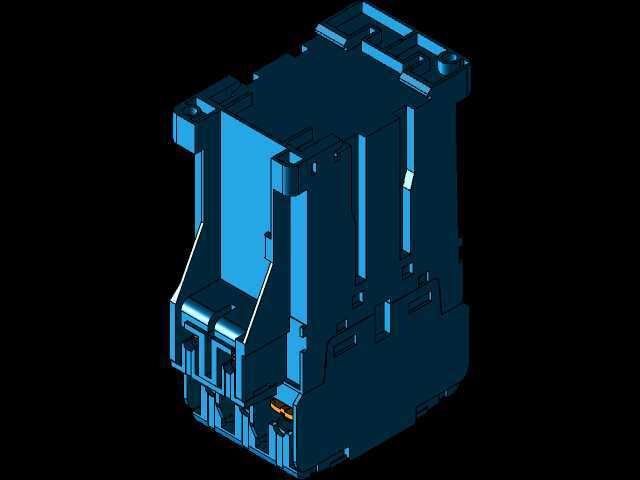

　　整体结构的抗震性能经过验证，能在有轻微振动的设备配套场景下保持触点接触压力稳定，不会出现无故断开的情况。建模过程中对所有配合间隙做了还原，包括动触点的行程空间、衔铁的吸合间隙、外壳拼接的卡扣配合量等细节，可直接用于低压柜的布线干涉检查、操作机构的运动仿真验证，也能作为电气成套设计时的元件占位模型，提前核算柜内安装空间，避免实际装配时出现元件碰撞、接线空间不足的问题。
