重载32吨何氏转向悬架总成结构设计

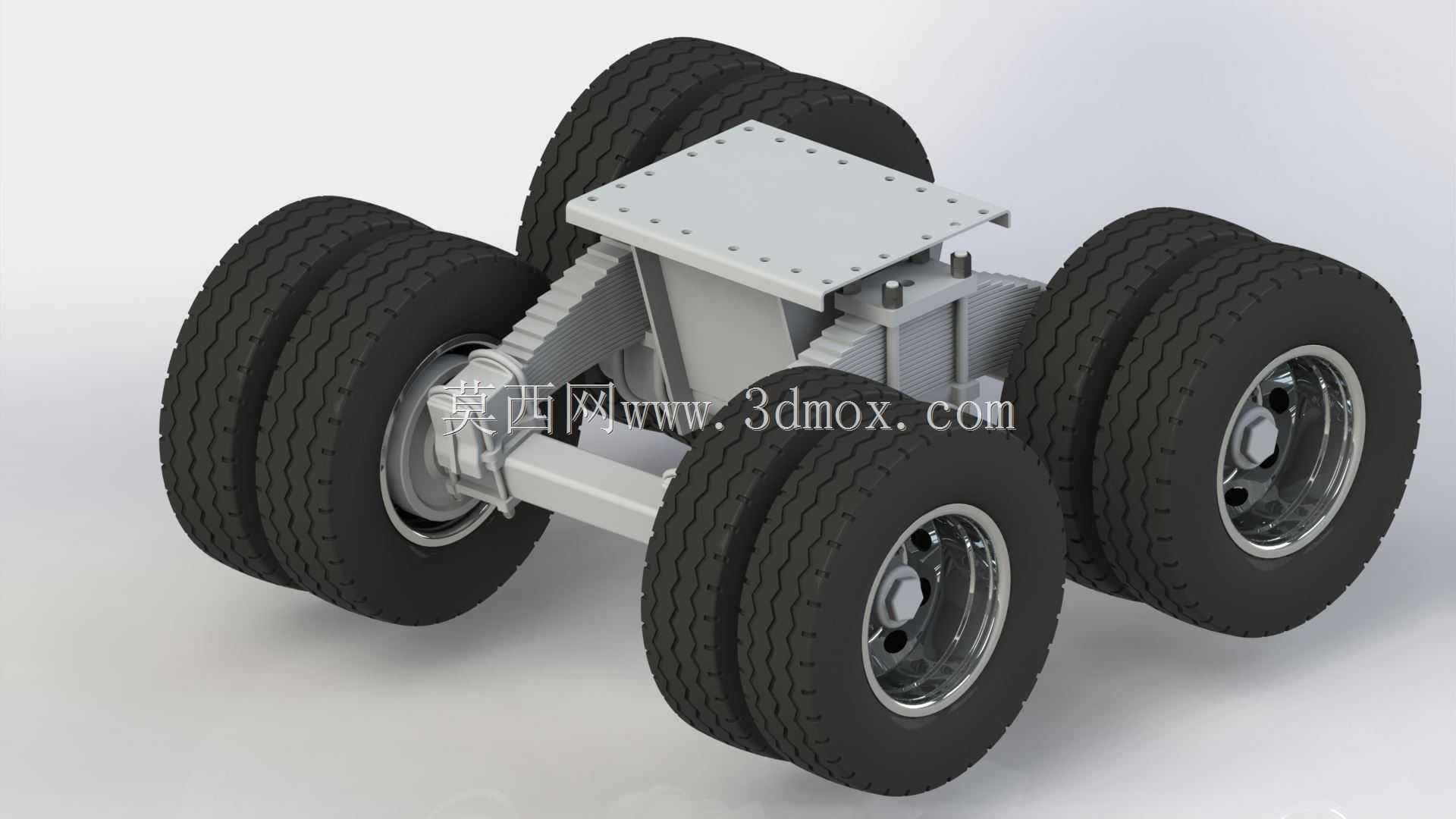

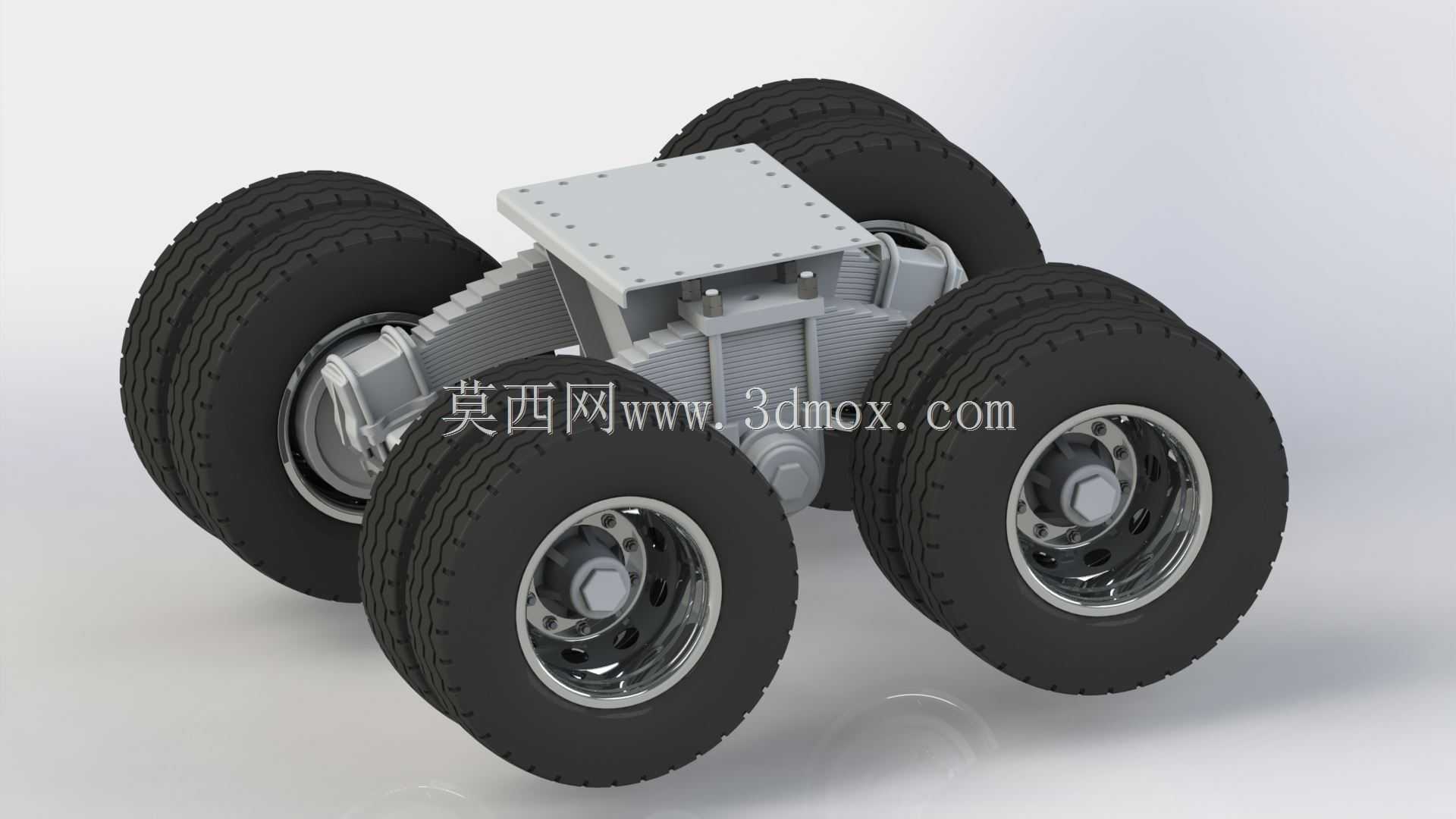

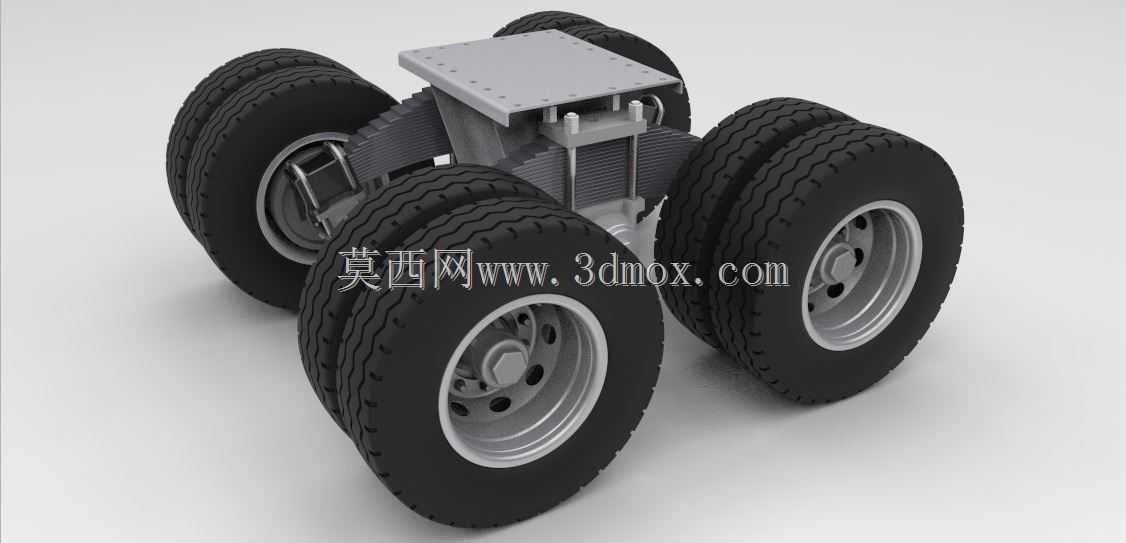

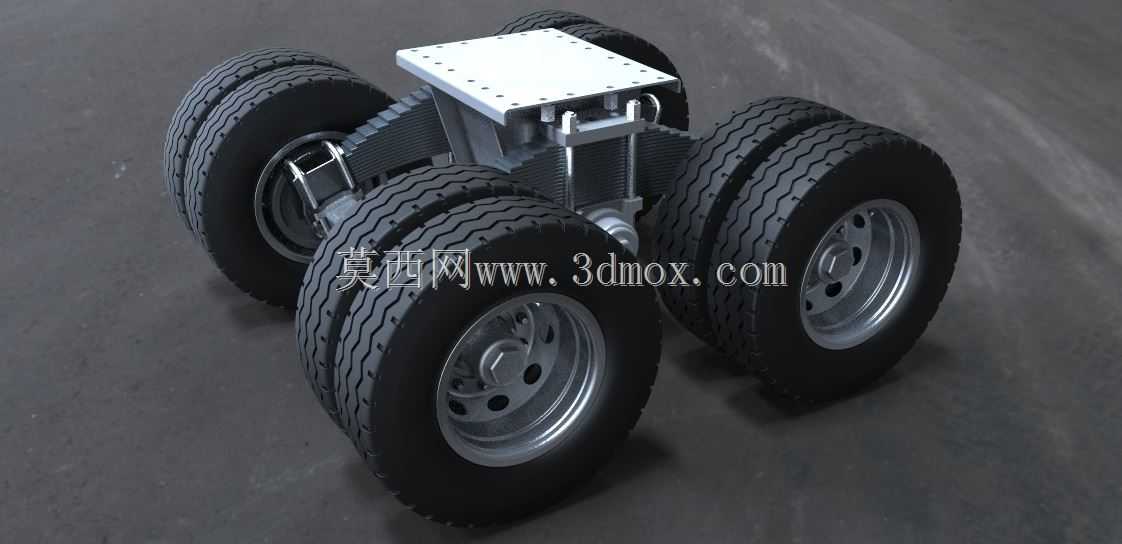

　　这套重载转向悬架结构，主要适配大吨位重型运输车辆的多轴行走单元，常见于大件运输半挂车、重型平板运输车、港口重载转运车辆的行走系统中，承担整车承载、转向缓冲、路面冲击过滤的核心功能。从结构布局来看，该悬架采用多轮组并装设计，单轴侧配置双轮胎，整组悬架共设置四组双胎轮位，匹配13R22.5规格的重载轮胎，单轮额定承载能力匹配32吨级总载荷要求，能够在铺装路面、厂区硬化路面等场景下稳定承载大吨位设备或货物的重量。

　　在功能设计层面，这套转向悬架核心解决重载工况下的转向灵活性与行驶平顺性问题，悬架上部设置标准化安装法兰板，法兰面预留阵列布置的安装螺栓孔，可直接与车架主梁、承载平台底面进行刚性连接，安装面的平面度公差控制在0.2mm以内，保证连接后受力均匀，避免局部应力集中导致的结构开裂。悬架与轮组之间设置了多层钢板弹簧与阻尼缓冲结构，能够在车辆经过路面起伏、接缝、减速带等工况时，将路面传递的垂直冲击进行分层衰减，减少冲击载荷直接传递到上部承载平台，保护所载运的精密设备、重型构件不受振动损伤。

　　转向功能的实现依托悬架内部的回转支承结构，整个轮组单元可围绕上部安装法兰的中心轴线进行一定角度的回转，在车辆转弯时，轮组可随转向轨迹自动调整角度，减小多轴重载车辆的转弯半径，避免轮胎在转向过程中出现过度滑磨，延长轮胎使用寿命，同时降低转向过程中的行驶阻力。轮组部分采用重载型轮毂单元，轮毂与车轴之间配置圆锥滚子轴承，能够同时承受垂直载荷与转向、行驶过程中产生的横向、纵向载荷，轴承的密封结构采用多层双唇口设计，可在多尘、多雨的户外作业场景下阻挡泥沙、雨水进入轴承腔体，延长维护周期。

　　设计过程中针对重载工况的受力特点，对悬架的主承载结构件进行了受力仿真优化，主支撑臂、弹簧座、安装法兰等关键受力部件均采用低合金高强度结构钢材质，在保证结构强度的前提下尽可能降低自重，减少无效载荷消耗。各连接销轴处均设置了自润滑衬套，无需频繁加注润滑脂即可保证铰接部位的转动灵活性，降低日常维护工作量。轮胎选用的13R22.5规格重载子午线轮胎，胎面采用块状加深花纹设计，具备良好的抓地力与耐磨性能，单胎额定载荷满足3吨以上的承载要求，双胎并装的布局可进一步分散接地比压，避免在硬化路面行驶时对路面造成过度压损，同时也能在单胎出现意外失压时，临时支撑车辆重量，保证车辆能够低速行驶到安全区域进行维修更换。

　　在安装边界方面，这套悬架总成的上部安装法兰尺寸、轮距参数、安装孔位均按照重型运输车辆的通用标准设计，可直接替换同吨位级别的传统悬架结构，无需对车架进行额外改装。悬架的最大转向角度经过优化设计，在保证结构不发生干涉的前提下，最大内轮转角可达25度以上，配合多轴转向系统可实现整车更小的转弯半径，适配厂区、货场等空间相对狭窄的作业场景。悬架的静态高度、动态行程参数经过匹配计算，空载与满载状态下的高度差控制在合理范围内，避免车辆在装卸货物过程中出现平台高度大幅变化，影响装卸作业效率。制动接口、轮速传感器接口等附属结构也按照通用标准预留，可直接适配整车的气制动系统、ABS防抱死系统，无需额外设计转接结构。
