工字钢吊装移位用夹持锁紧工装结构

　　在钢结构厂房搭建、工业设备就位、型材仓储转运这类现场作业场景里，工字钢的水平移位与临时安装固定一直是容易出现效率瓶颈的环节——常规的钢丝绳捆绑需要反复绕设、垫护角防止勒伤型材翼缘，卸车、对位、临时就位的过程中还容易出现型材滑脱、偏摆的问题，尤其在高空安装作业时，捆绑式吊具的对位调整难度会成倍增加，还会带来额外的安全隐患。这款夹持工装就是针对这类作业场景设计的专用夹持部件，核心作用是通过机械自锁结构抱紧工字钢的上翼缘，为移位吊装、临时安装固定提供可靠的受力连接点，不需要额外焊接吊耳、也不需要反复捆绑绳索，卡入翼缘后锁紧即可形成稳定的夹持连接。

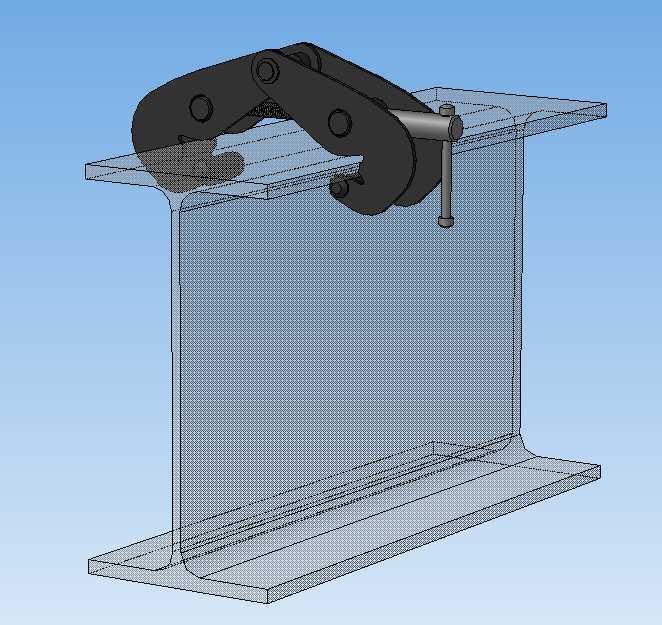

　　从结构设计逻辑来看，这款工装采用了双杠杆铰接的自锁构型，整体没有额外的弹性锁紧元件，完全依靠铰接点的力臂分配实现夹持自锁：夹体的两个钳臂通过中部的主铰接轴连接，上端的联动臂通过销轴与两个钳臂的上端分别铰接，形成平行四边形的联动结构，当钳口卡入工字钢翼缘后，旋动侧方的顶紧螺杆，推动其中一个钳臂绕主铰接轴转动，联动臂会同步带动另一个钳臂同步收拢，两个钳口的咬合面会同时贴紧工字钢翼缘的上下表面；当工装承受向上的吊装拉力时，钳臂受到的拉力会通过铰接点传递，形成进一步收拢的分力，拉力越大夹持力越强，从结构原理上避免了受载后松脱的风险。钳口的咬合面做了滚花防滑处理，接触区域做了圆弧过渡，不会在夹持过程中划伤工字钢翼缘的表面涂层，也不会因为应力集中压伤型材边缘。

　　从安装边界与适配尺寸来看，这款工装的钳口开合行程覆盖了常规工业场景常用的工字钢型号，从10号到25号热轧工字钢的翼缘厚度都可以适配，不需要额外更换钳口垫块；工装整体的外形宽度控制在180mm以内，在多根工字钢并排安装、作业间隙狭小的场景下也能顺利卡入操作，不会因为邻边型材的干涉无法装夹。侧方的顶紧螺杆采用了T型螺纹，传动效率适中，锁紧时只需要用普通短扳手施加适中的力矩就能达到足够的夹持力，不需要借助加力杆，高空作业时操作更便捷；螺杆的端部做了球头处理，顶紧接触的位置镶嵌了硬质合金垫片，长期反复使用也不会出现螺杆端部镦粗、磨损的问题，减少维护成本。

　　在实际作业使用中，这款工装既可以单具使用，配合手拉葫芦完成单根工字钢的短距离移位、对位调整，也可以成对对称布置在工字钢两端，配合行车、电动葫芦完成长距离的吊装转运；在工字钢临时就位需要调整水平度、对接焊缝的过程中，这款夹具还可以作为临时固定点，配合斜撑、调整螺栓完成型材的姿态微调，不需要额外焊接临时固定码，调整完成后松开螺杆即可快速拆除，不会在型材表面留下焊疤需要后续打磨处理。铰接点的销轴都做了淬火处理，表面硬度达到HRC45以上，长期反复承受交变载荷也不会出现变形、磨损松旷的问题，钳体整体采用低合金结构钢焊接后整体去应力处理，额定载荷下的安全系数达到5倍以上，满足现场作业的载荷冗余要求。和传统的吊装带捆绑、焊接吊耳的作业方式相比，这款夹持工装的装夹时间能缩短70%以上，也不需要后续的焊疤打磨、吊耳切割工序，尤其适合批量工字钢安装、型材库频繁周转的作业场景，能有效降低作业人员的操作强度，减少高空作业的操作步骤，提升作业过程的安全性。
