带工件夹紧机构的手动剪切作业装置

　　在小型钣金加工、五金维修、工地现场零散下料这类没有动力气源、电源接入的作业场景里，这类集成工件夹紧功能的手动剪切装置一直是一线作业人员的高频使用工具，它不需要额外配套动力管线，单人即可完成上料、定位、夹紧、剪切的全流程操作，尤其适合多品种小批量的薄金属板裁切、型材端头修整、非标小零件下料这类零散作业需求，相比普通无定位的手动剪板设备，它自带的夹紧机构能彻底避免剪切过程中工件移位、翘边的问题，剪切断面的直线度和尺寸一致性远高于徒手扶持操作的普通手动剪。

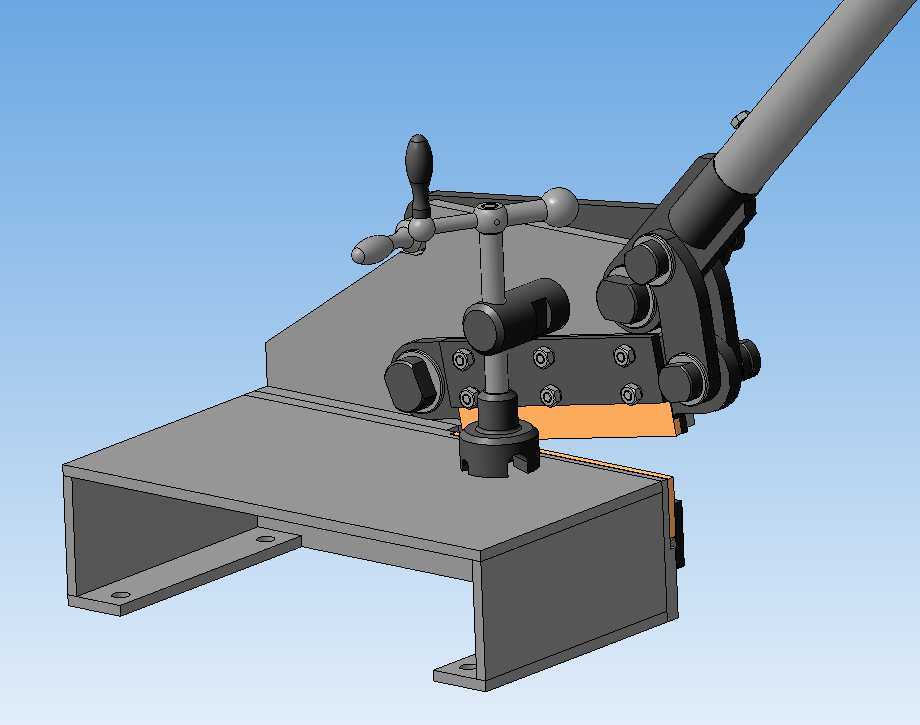

　　从结构设计逻辑来看，这套装置的核心思路是把工件定位夹紧和剪切动作做了集成化的同轴布局，底座采用槽型钢结构焊接成型，底部预留了四个螺栓安装孔，可直接固定在钳工台、现场临时作业架或者移动工装台面上，安装孔的孔距适配常规钳工台的T型槽间距，不需要额外加工过渡连接板即可完成固定，整体底座的工作面宽度适配常规500mm宽度以内的薄钢板、铝板、铜板剪切需求，剪切工位的开口高度可覆盖0.1mm到3mm厚度的常见金属薄板，夹紧机构采用螺旋压紧结构，压头位置可沿横向滑杆调整位置，能适配不同宽度、不同形状的工件定位，不管是直边板材还是带小折边的异形工件，都能通过调整压头位置找到稳定的压紧点，避免剪切时工件受力翘起。

　　操作逻辑上，这套装置的夹紧和剪切动作是分步独立控制的，作业时先将待剪切工件推到剪切刀口位置，对齐预先标记的剪切线，转动夹紧手轮带动压头下行将工件牢牢压在底座工作面上，确认工件无移位后再下压长杠杆式剪切手柄，通过杠杆增力结构带动上剪刃下行完成剪切动作，长手柄的力臂长度经过匹配设计，普通成年男性操作人员无需借助加力杆即可顺利剪切3mm厚的普通低碳钢板，剪切过程中因为工件已经被预先压紧，不会出现普通手动剪剪切时常见的板材随剪刃滑移、切口撕裂、毛刺过大的问题，剪切断面的粗糙度能满足一般钣金件的装配要求，不需要额外做大量的锉修打磨工序。

　　从安装边界来看，整套装置的底座长度控制在600mm以内，宽度在300mm左右，整体高度不含操作手柄时不超过200mm，固定在台面上后操作手柄的最大上抬高度不超过1.2m，完全符合单人站立作业的人机工程学尺寸，不需要额外预留过大的操作空间，即使是空间狭小的维修工位、流动作业的临时加工点都能安装使用。剪刃部分采用可拆卸式的螺栓固定结构，长期使用出现刃口磨损后，不需要拆解整套设备，只需要松开剪刃的固定螺栓即可更换备用剪刃，维护成本远高于一体式焊接剪刃的同类设备，夹紧机构的滑杆部分做了防尘处理，日常作业时产生的金属切屑不会进入滑动配合面，长期使用也不会出现压头调整卡滞的问题。

　　在实际生产场景里，这类设备常被布置在钣金车间的辅助工位，用来处理主剪板机不方便加工的小尺寸零件、边角余料的裁切，也会被装备在维修班组的移动工具车上，用于现场管线支架、小型金属构件的现场裁切作业，相比电动、气动类的剪切设备，它没有电气元件故障、气源压力不足的隐患，只要做好剪刃的防锈和铰接点的润滑，就能在潮湿、多粉尘的恶劣作业环境下长期稳定工作，不会出现电动设备常见的漏电、电机烧损，气动设备常见的气管漏气、压力不足这类故障，对于作业条件有限的现场加工场景来说，实用性远高于动力类剪切设备。

　　设计过程中，铰接点的位置匹配是这套设备的核心要点，剪切手柄的铰接点、剪刃的回转中心、夹紧机构的受力点经过位置匹配，确保剪切时的剪切力方向垂直于工件表面，不会产生额外的侧向分力推动工件移位，同时杠杆比的设计兼顾了操作力和剪切行程，既不会因为杠杆比过大导致操作行程过长影响作业效率，也不会因为杠杆比过小导致操作力过大增加操作人员的劳动强度，夹紧压头的底部做了防滑网纹处理，即使是表面光滑的不锈钢板、铝板，压紧后也不会出现打滑移位的问题，压头的高度调整行程足够覆盖不同厚度工件的压紧需求，不需要额外更换压头配件就能适配常规作业范围内的所有工件加工。
