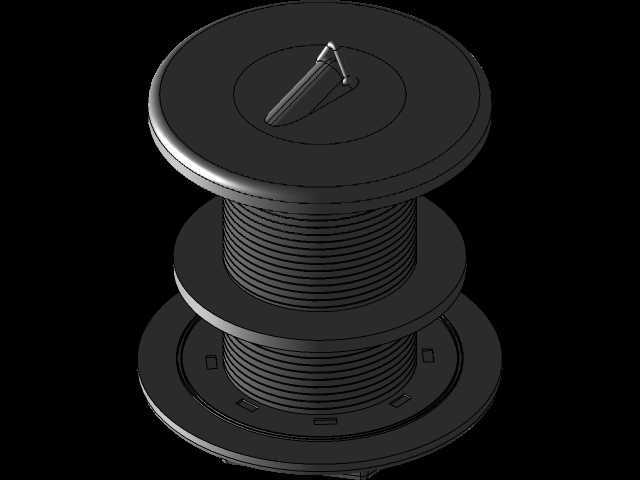

带密封塞的多层螺纹式排水管接头

　　在民用给排水、小型设备冷凝水排放、卫浴设施管路接驳等场景中，这类带塞子的排水管接头是解决管路临时封堵、分层接驳需求的常用连接件。日常运维里，不少场景需要在管路预留接口处设置可快速启闭的封堵结构，避免杂物落入管路造成堵塞，同时也要满足后续接驳支管时无需整体拆卸接头的需求，这款接头的结构设计正是围绕这类实际工况展开。从结构功能来看，接头采用多层阶梯式外螺纹设计，不同直径的螺纹段可以适配不同公称通径的排水管路，无需额外配置变径转接头，就能完成多规格管路的对接，减少了管路接驳时的配件种类，降低现场安装的物料准备复杂度。顶部集成的密封塞通过铰接结构与接头本体相连，塞体与接头顶部的密封座采用锥面配合，当需要封堵管路时，

　　将塞体压入密封座就能实现可靠密封，阻挡异味返溢、杂物进入管路；需要排水或者接驳软管时，翻开塞体即可快速导通管路，铰接结构的设计避免了密封塞在频繁启闭过程中遗失，相比传统的分离式堵头，运维时的配件损耗率更低。设计过程中，首先要考虑的是不同安装场景的边界适配问题，接头最下方的法兰盘结构预留了四个对称的安装卡槽，既可以通过卡槽卡入预留的安装孔位实现快速固定，也可以配合密封垫片通过压接方式固定在台面、设备壳体的预留开孔处，安装时不需要从管路后端拧入螺母，正面操作即可完成固定，适配台面厚度在3mm到12mm之间的安装场景，覆盖了大部分卫浴台面、设备外壳的安装厚度需求。中间层的螺纹段主要用于对接中间规格的排水软管或者硬管，

　　螺纹牙型采用标准的管螺纹设计，牙距适配常用的给排水管路密封要求，配合生料带或者橡胶密封圈就能实现无渗漏连接，最上层的密封座区域做了下沉式设计，塞体闭合时完全沉入密封座内，顶部不会突出接头法兰面，避免日常使用时被磕碰导致塞体意外开启。塞体上的拨片结构做了圆弧过渡处理，手指拨动时不会产生尖锐棱角的剐蹭，铰接轴的位置做了限位设计，塞体翻开后最大开启角度为110度，既不会因为开启角度过小影响排水流量，也不会因为开启角度过大导致塞体靠在周边部件上无法正常复位。从流体通过性来看，接头内部的流道做了顺滑过渡处理，没有突兀的台阶或者锐角，排水时不会产生明显的流阻，也不容易滞留毛发、碎屑等杂物，减少日常疏通的频次。密封塞的密封面采用了微锥度设计，

　　压入时随着压力增大密封面的贴合度逐步提升，即使管路内存在少量返水压力，也能保持可靠密封，不会出现渗水情况。在实际选型应用时，需要注意安装开孔的直径要匹配最下方法兰盘的定位尺寸，避免开孔过大导致接头固定不稳，同时螺纹段接驳管路时要控制拧入深度，不要过度拧入导致螺纹段变形影响密封效果。这类接头相比普通的无堵头排水管接头，最大的优势在于集成了可快速启闭的封堵功能，在临时不接排水管路的场景下不需要额外配置堵头，也不用担心堵头遗失导致的管路防护失效，在小型实验设备排水、房车给排水系统、阳台拖把池预留接口等场景下，这种集成式设计的优势尤为明显，既减少了配件数量，也提升了管路系统的整洁度，降低了运维过程中的配件管理成本。建模过程中，螺纹段的牙型轮廓需要严格匹配通用管螺纹的参数，保证和市售标准管路配件的互换性，铰接轴的配合间隙要控制在合理范围，既要保证塞体转动灵活，也要避免间隙过大导致塞体晃动影响密封效果，各个法兰盘的过渡圆角要做合理处理，避免注塑或者机加工时出现应力集中问题，提升零件的结构强度。
